Pokyny k použití hlavy na stříhání trámků STRUTSLAYR™
Výřez pro svinovací metr
Boční
plech
Pohyblivá
matrice
Chránič
Podpěra
trámku

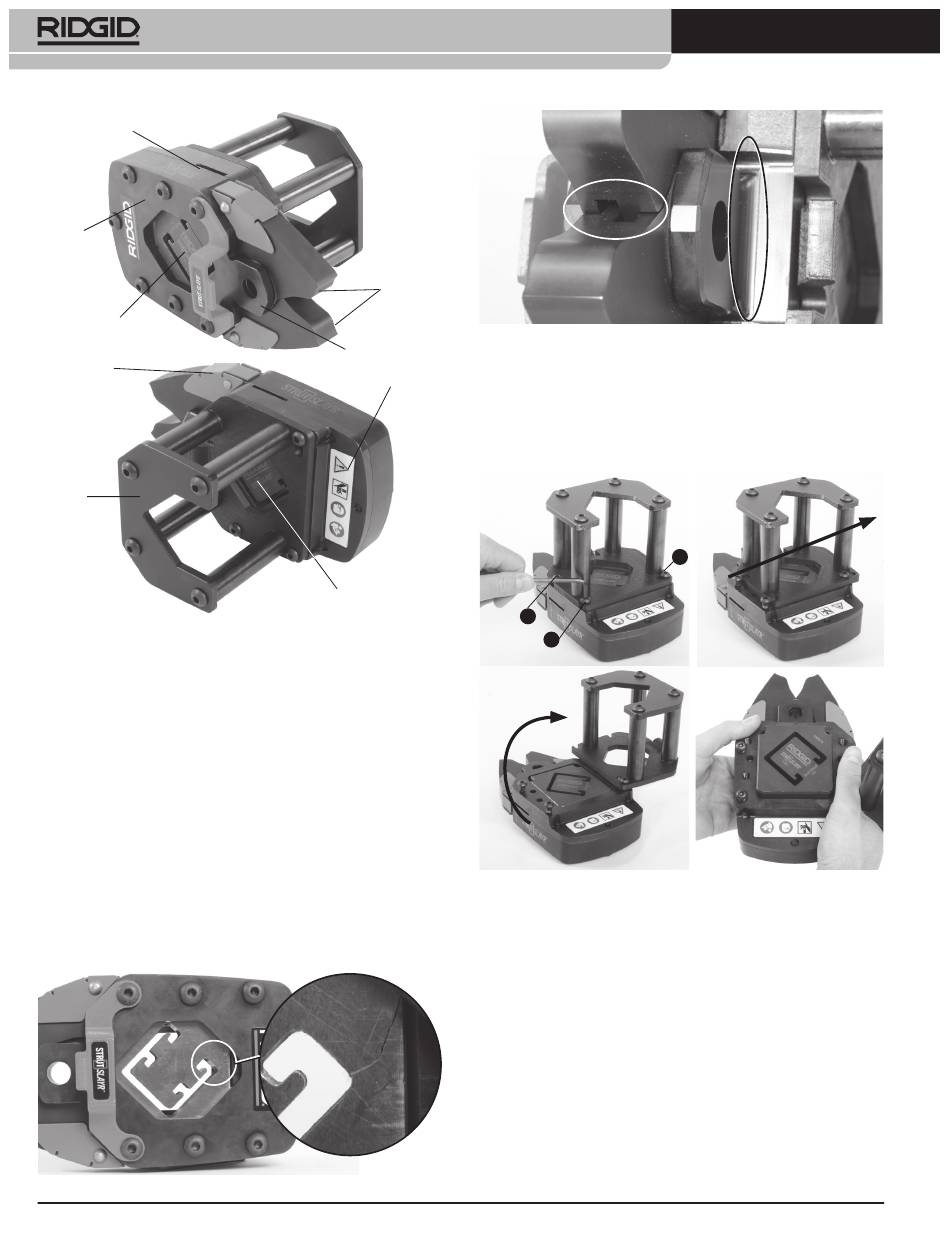

Obrázek 1 – Stříhací hlava STRUTSLAYR
Kontrola/Údržba
Hlavu na stříhání trámků před každým použitím zkontrolujte z hlediska
problémů, které by mohly ovlivnit její bezpečné použití.
1. Vyjměte hlavu na stříhání trámků z lisovacího nástroje.
2. Z nástroje a hlavy, včetně držadel a ovládacích prvků, odstraňte
veškeré stopy oleje, maziv či nečistot. Usnadníte tak provádění
prohlídek a zabráníte tím vyklouznutí nástroje z ruky.
3. U hlavy zkontrolujte:
• Správnou montáž a úplnost (viz Obrázek 1).
• Zlomené, prasklé, ohnuté, chybějící, špatně nasazené nebo
váznoucí části nebo jiné poškození hlavy a matric.
• Naštípnutí nebo prasknutí matric (viz Obrázek 2A).
• Poškození připevňovacích ok nebo oblasti závěsu ramena (viz
Obrázek 2B).
• Přítomnost a čitelnost výstražného štítku (viz Obrázek 1).
• Všechny ostatní podmínky, které mohou zabránit bezpečnému
a normálnímu chodu.
Pokud shledáte jakékoliv závady, hlavu na stříhání trámků do
jejich odstranění nepoužívejte.
Obrázek 2A – Příklad prasknutí matrice
38
Ramena
Připevňovací oko
Výstražný štítek
Pevná matrice
A
Obrázek 2B – Místa ke kontrole poškození ramen (A) nebo
připevňovacího oka (B)
Vyjmutí/výměna matric
1. Vyjměte hlavu na stříhání trámků z lisovacího nástroje.
2. Pomocí / " imbusového klíče povolte šrouby podpěry trámku
5
32
("S") o dvě otáčky. (Obrázek 3A). Posunutím podpěry trámku ji
odpojíte od dvou šroubů (Obrázek 3B). Otočením podpěry trámku
umožníte přístup k matricím (Obrázek 3C). Pokud trámek uvízne v
matricích, může být zapotřebí podpěru trámku demontovat.
A
S
S
C
Obrázek 3 – Výměna matric (A, B, C, D)
3. Odstraňte matrice jejich vytlačením z opačné strany hlavy
(Obrázek 3D). V případě potřeby použijte k vyklepnutí matric
kladivo s měkkou hlavou nebo dřevěný špalík. Nebijte do matric,
mohlo by to poškodit nástroj.
4. Matrice a hlavu promažte dle popisu v části Mazání.
5. Smontujte zpět opačnými kroky. Ujistěte se, že jsou ramena
vystředěná, aby bylo možné vložit pohyblivou matrici. Ujistěte se,
že jsou střižné profily matric vyrovnány, aby bylo možné zasunout
trámek.
6. Bezpečně utáhněte tři šrouby podpěry trámku.
Mazání
Nástroj na stříhání trámků vždy před instalací matric promažte. Pokud
se matrice na stříhání trámků plně nezatáhnou, pečlivě zkontrolujte
hlavu, zda není prasklá nebo nemá rozbité součásti. Pokud neshledáte
žádné problémy, je nejpravděpodobněji zapotřebí matrice vyčistit a
promazat.
B
B
S
D
