RIDGID STRUTSLAYR Anweisungen Seite 41

Otvor na meracie pásmo
Bočná
doska
Posuvná
matrica
Ochranný
kryt
Podpera
profilovej
tyče

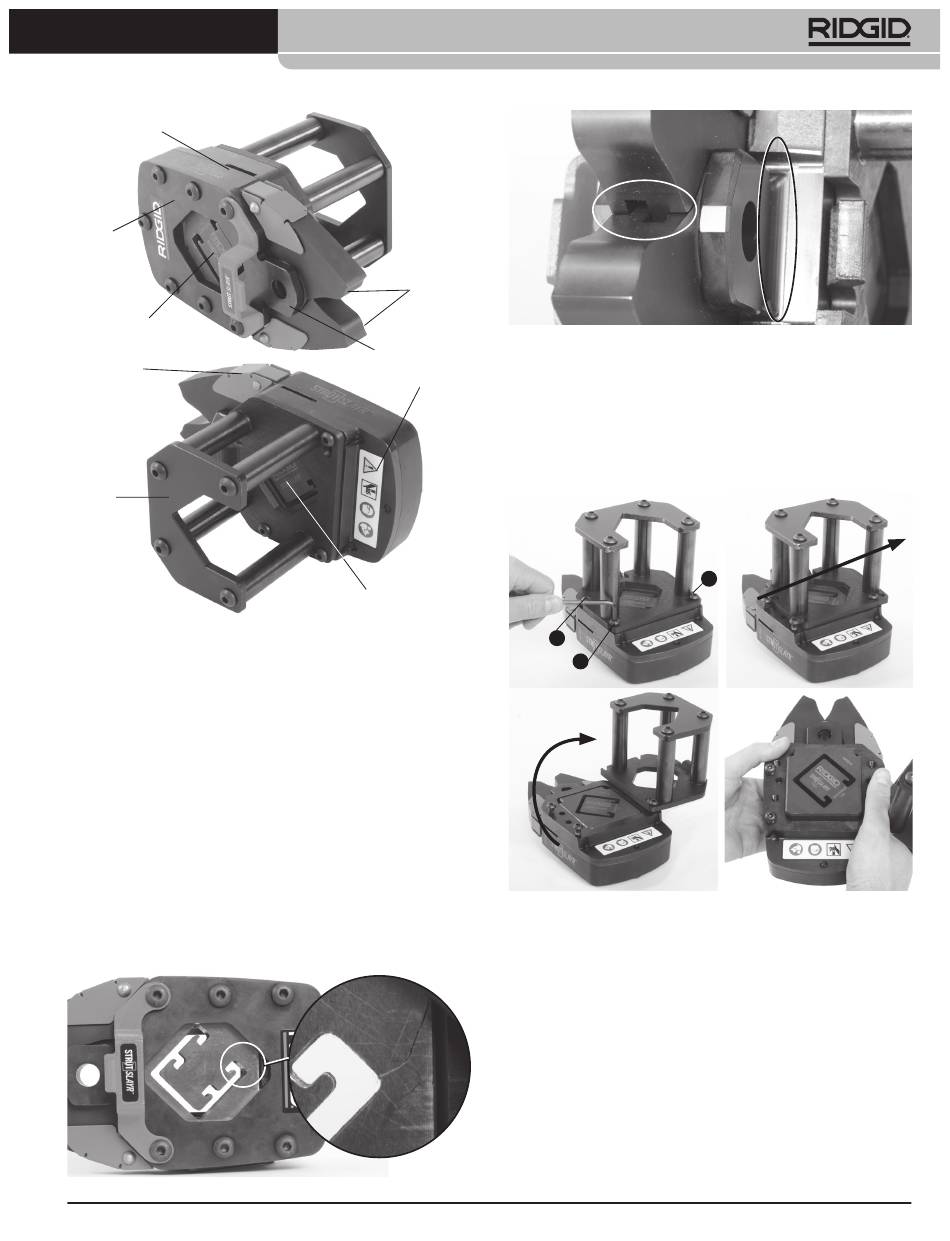

Obrázok 1 – Strihacia hlava STRUTSLAYR
Kontrola/údržba
Pred každým použitím skontrolujte strihaciu hlavu profilových tyčí
ohľadom problémov, ktoré by mohli mať vplyv na bezpečné používanie.
1. Odstráňte hlavu na strihanie profilových tyčí z lisovacieho náradia.
2. Odstráňte akýkoľvek olej, mazivo alebo nečistotu z nástroja a
hlavy, vrátane rukovätí a ovládacích prvkov. Pomôže to pri kon-
trole a zabráni zariadeniu, aby sa vám vyšmyklo z rúk.
3. Skontrolujte hlavu ohľadom nasledovného:
• Správne zostavenie a úplnosť (pozri Obrázok 1).
• Zlomené, prasknuté, ohnuté, chýbajúce, uvoľnené alebo zasek-
nuté časti alebo iné poškodenie hlavy a matríc.
• Vyštrbenie alebo prasknutie matríc (pozri Obrázok 2A).
• Poškodenie montážnych výstupkov alebo oblasti závesov
ramien (pozri Obrázok 2B).
• Prítomnosť a čitateľnosť výstražného štítka(podľa znázornenia
na Obrázku 1).
• Či sa nevyskytujú akékoľvek ďalšie okolnosti, ktoré by mohli
brániť bezpečnej a normálnej činnosti.
V prípade výskytu akýchkoľvek problémov hlavu na strihanie
profilových tyčí nepoužívajte, kým sa tieto problémy nevyriešia.
Obrázok 2A – Príklad prasknutia matrice
Návod na používanie hlavy na strihanie profilových
tyčí STRUTSLAYR™
Ramená
Montážny
Obrázok 2B – Oblasti kontroly výskytu poškodenia ramien (A) alebo
výstupok
Odstránenie/výmena matríc
Výstražný štítok
Nehybná čeľusť
Obrázok 3 – Výmena matríc (A, B, C, D)
Mazanie
Vždy pred inštaláciou matrice namažte mechanizmus na strihanie
profilových tyčí. Ak sa matrice na strihanie profilových tyčí nezasunú
úplne, dôkladne skontrolujte výskyt prasknutých alebo zlomených
častí hlavy. Ak sa nezistia žiadne problémy, z najväčšou pravdepodob-
nosťou je potrebné vyčistiť a namazať matrice.
A
montážneho výstupku (B)
1. Odstráňte hlavu na strihanie profilových tyčí z lisovacieho náradia.
2. Pomocou / " šesťhranného kľúča povoľte skrutky podpery profi-
5
32
lovej tyče ("S") dvoma otáčkami. (Obrázok 3A). Posunutím odpojte
podperu profilovej tyče od dvoch týchto skrutiek (Obrázok 3B).
Otočte podperu profilovej tyče, aby bol možný prístup k matriciam
(Obrázok 3C). Ak sa profilová tyč zasekne v matriciach, je možné, že
bude potrebné odstránenie podpery profilovej tyče.
A
S
S
C
3. Potlačte matrice z opačnej strany hlavy na odstránenie (Obrázok
3D). V prípade potreby použite kladivo s mäkkou plochou alebo
drevený blok, ktorým vyklepete matrice. Neudierajte na matrice,
mohlo by to poškodiť náradie.
4. Matrice a hlavu mažte podľa popisu v časti Mazanie.
5. Zostavu opäť zmontujte v opačnom poradí. Uistite sa, že ramena
sú umiestnené v strede, aby bolo možné vloženie posuvnej matri-
ce. Overte zarovnanie strihacích profilov matrice, aby bolo možné
vloženie profilovej tyče.
6. Pevne pritiahnite tri skrutky podpery profilovej tyče.
B
B
S
D
41
