RIDGID STRUTSLAYR Anweisungen Seite 56

Navodila STRUTSLAYR™ strižna glava za kanale
Reža za merilni trak
Stranska
plošča
Premični
rezalni
nastavek
Varovalo
Opora
za
kanal

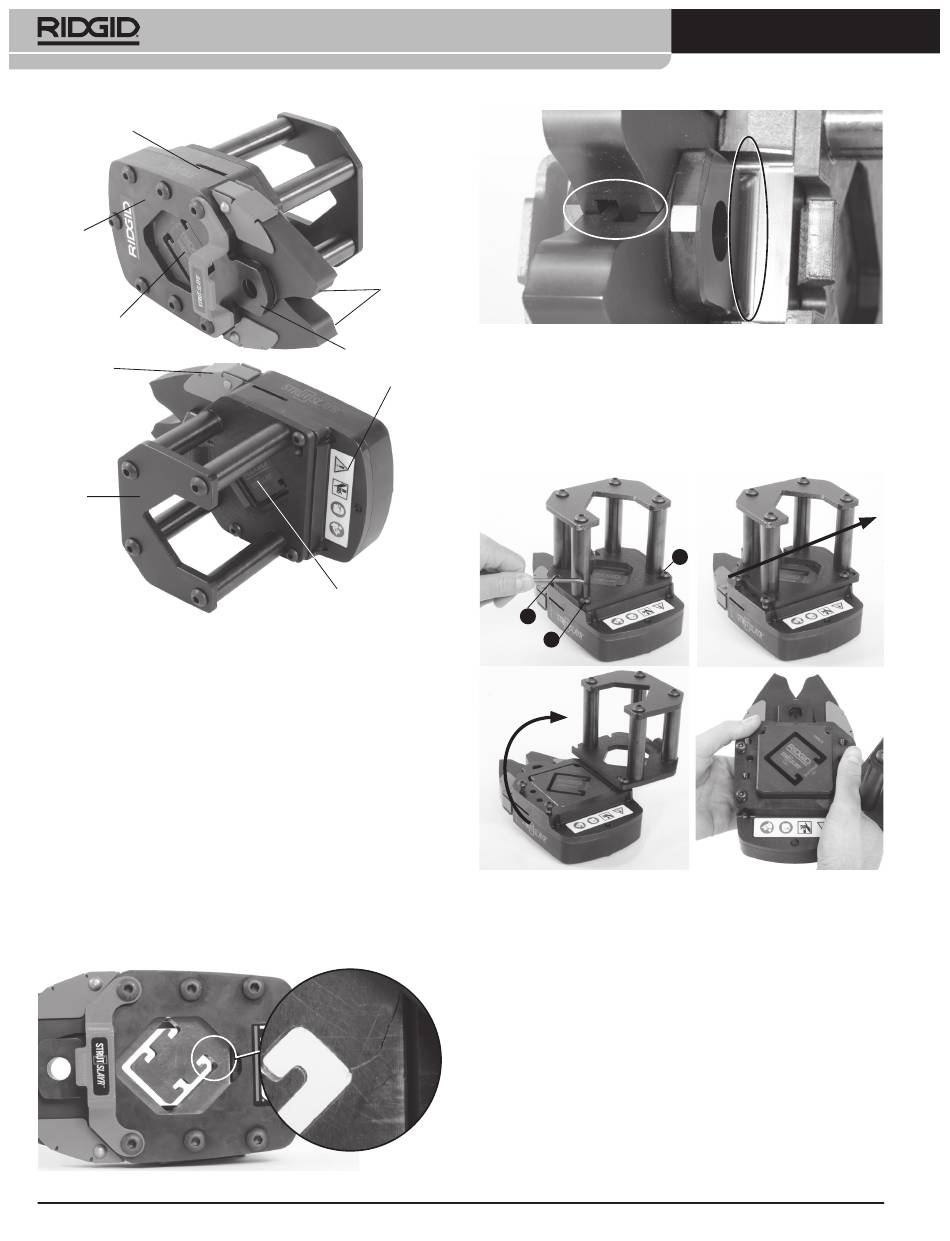

Slika 1 - Strižna glava STRUTSLAYR
Pregled/vzdrževanje
Pred vsako uporabo preglejte strižno glavo za težave, ki bi lahko vpli-
vale na varno uporabo.
1. Odstranite strižno glavo s stiskalnega orodja.
2. Z orodja in glave očistite olje, maščobo ali umazanijo, še posebej
z ročajev in krmilnih elementov. To pomaga pri pregledovanju in
preprečuje drsenje orodja, ko ga držite.
3. Preglejte glavo za:
• Pravilno sestavljanje in celovitost (glejte sliko 1).
• Zlomljeni, razpokani, upognjeni, manjkajoči, ohlapni ali zata-
knjeni deli ali druge poškodbe glave in rezalnih nastavkov.
• Plastenje ali razpokanje rezalnih nastavkov (glejte sliko 2A).
• Poškodba pritrdilnih jezičkov ali območja tečajev roke (glejte sliko 2B).
• Prisotnost in berljivost opozorilnih nalepk (kot je prikazano na
sliki 1).
• Preverite vsa druga stanja, ki bi lahko preprečila varno in obi-
čajno delovanje.
Če najdete kakšne težave, strižne glave ne uporabljajte, dokler
ni popravljena.
Slika 2A - Primer razpoke na rezalnem nastavku
56
Roke
Montažni
jeziček
Opozorilna
nalepka
Stacionarni rezalni nastavek
A
Slika 2B - Območja, ki jih morate pregledati za poškodbe na rokah (A)
ali montažnem jezičku (B)
Odstranjevanje/zamenjava rezalnih nastavkov
1. Odstranite strižno glavo s stiskalnega orodja.
2. S / " šestrobnim ključem, sprostite pritrdilne vijake opore kanala
5
32
("S") za dva obrata. (Slika 3A). Zdrsnite oporo kanala, da odstranite
z dveh vijakov (slika 3B). Obrnite oporo kanala za dostop do rezal-
nih nastavkov (Slika 3C). Če se kanal zatakne v rezalnem nastavku,
morate odstraniti oporo kanala.
A
S
S
C
Slika 3 - Zamenjava rezalnih nastavkov (A, B, C, D)
3. Pritisnite rezalne nastavke z nasprotne strani glaven da jih
odstranite (slika 3D). Po potrebi uporabite mehko kladivo ali lese-
no klado, da izbijete rezalne nastavke. Ne udarjajte po rezalnih
nastavkih, to lahko to poškoduje orodje.
4. Namažite rezalne nastavke in glavo, kot je opisano v poglavju
Mazanje.
5. Znova sestavite v obratnem vrstnem redu. Prepričajte se, da
so roke usmerjene v sredino, da lahko vstavite premični rezalni
nastavek. Preverite, ali so profili striženja poravnani, da je omo-
gočeno vstavljanje kanala.
6. Trdno pritegnite tri vijake opore kanala.
Mazanje
Pred montažo vedno namažite škarje za kanale. Če se rezalni nastavki
strižne glave v celoti ne sklopijo, natančno preglejte glavo, ali ima raz-
poke ali zlomljen del. Če težave ne najdete, je najverjetneje potrebno
očistiti in namazati rezalne nastavke.
B
B
S
D
