Návod na používanie hlavy na strihanie profilových
tyčí STRUTSLAYR™

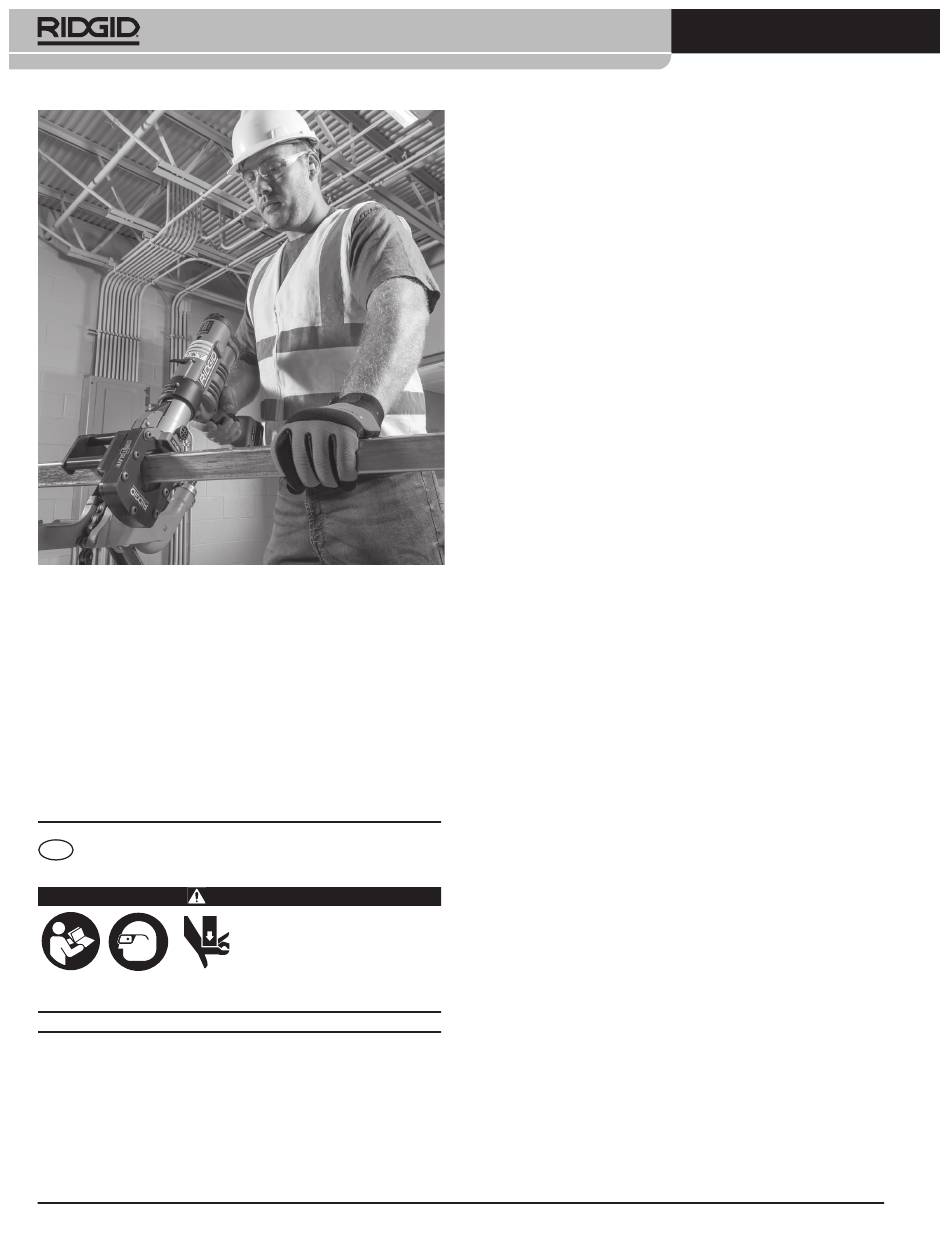

Obrázek 8 – Stříhací nástroj při použití
6. Odeberte trámek. Když je trámek přestřižen, jeho konce mohou
být ostré – manipulujte jimi opatrně.
7. Pokud se trámek nepřestřihne, odstraňte lisovací nástroj z hlavy
na stříhání trámků a zkontrolujte materiál a vybavení.
• Pokud byl použit materiál neodpovídající stanoveným spe-
cifikacím (např. trámek z nerezové oceli), matrice na stříhání
trámků může být zapotřebí odstranit, aby se umožnilo vyjmutí
materiálu.
• Pečlivě prohlédněte hlavu na stříhání trámků z hlediska jaké-
hokoliv poškození, např. prasklé nebo rozbité součásti. Viz část
Kontrola/Údržba.
Pokud hlava na stříhání trámků materiál nepřestřihne, nepokra-
čujte v jejím používání.
Návod na používanie hlavy na strihanie
SK
profilových tyčí STRUTSLAYR™
VÝSTRAHA
že všetkému rozumiete. Nedodržanie všetkých výstrah a pokynov
môže mať za následok poškodenie majetku alebo vážne zranenie.
TIETO POKYNY USCHOVAJTE!
• Počas používania výrobku vznikajú veľké sily, v dôsledku
ktorých môže dôjsť k zlomeniu alebo vymršteniu nejakej časti
a k následnému zraneniu. Počas používania nástroja dodržia-
vajte od neho dostatočnú vzdialenosť a vždy používajte vhodné
ochranné prostriedky vrátane ochrany zraku.
• Počas cyklu lisovacieho náradia sa nepribližujte prstami a rukami k
hlave na strihanie profilových tyčí. Môže dôjsť k rozdrveniu, zlomeniu
alebo amputácii prstov či rúk, ak sa zachytia do hlavy na strihanie pro-
filových tyčí alebo medzi hlavu na strihanie profilových tyčí, lisovací
nástroj a okolie.
40
Pred činnosťou si prečítajte tento
návod, príručku používateľa liso­
vacieho náradia a výstrahy a poky­
ny týkajúce sa celého používaného
vybavenia a materiálu a uistite sa,
• S hlavou na strihanie profilových tyčí používajte len vhodné
lisovacie náradia (pozri časť Technické údaje). Pri použití iných
náradí so strihacou hlavou môže dôjsť k poškodeniu strihacej
hlavy alebo vážnemu zraneniu osôb.
• Nikdy neopravujte ani neupravujte poškodenú hlavu na stri-
hanie profilových tyčí. Zváraná, brúsená, navŕtaná alebo akým-
koľvek spôsobom upravovaná hlava na strihanie profilových tyčí
sa môže počas používania zlomiť. Nikdy nevymieňajte jednotlivé
komponenty okrem strihacích matríc. Poškodenú strihaciu hlavu
zlikvidujte, aby sa zamedzilo riziku zranenia.
• Hlavu na strihanie profilových tyčí používajte len na rezanie
materiálu, pre ktorý je daná hlava/matrica určená. Rezanie
nesprávneho materiálu môže spôsobiť poškodenie strihacej hlavy
alebo vážne zranenie osôb.
• Počas používania náradia správnym spôsobom podoprite
profilovú tyč a náradie na strihanie/lisovanie profilových
tyčí. Pokiaľ sa materiál a vybavenie nepodoprú správne, môže
to spôsobiť prevrátenie, pád materiálu a vybavenia s následným
vážnym zranením. Počas rezania dbajte na to, aby sa žiadne osoby
nepribližovali k pracovnej oblasti.
Ak máte akékoľvek otázky, ktoré súvisia s týmto výrobkom značky
RIDGID :
®
– Kontaktujte svojho miestneho distribútora RIDGID.
– Navštívte webovú stránku RIDGID.com, kde získate informácie o
miestnom kontaktnom bode pre výrobky značky RIDGID.
– Kontaktujte oddelenie technických služieb spoločnosti Ridge Tool
na e-mailovej adrese rtctechservices@emerson.com alebo (v USA a
Kanade) volajte na číslo (800) 519-3456.
Popis
RIDGID Hlava na strihanie profilových tyčí STRUTSLAYR™ je určená
®
na strihanie maximálne 2,5 mm (12ga) profilového tyčového kanála z
mäkkej ocele v súlade s technickými údajmi. Pre niektoré štandardné
32 kN lisovacie náradia RIDGID
®
tyčí ako vymeniteľné prídavné zariadenie. Rezy sa vykonávajú v rámci
jedného cyklu lisovacieho náradia. Rezy sú bez ostrín (s určenými
matricami), pravouhlé, pričom sa realizujú do 5 sekúnd. Táto hlava
na strihanie profilových tyčí nie je určená na rezanie profilovej tyče
nainštalovanej na mieste.
Technické údaje
Rezná schopnosť .......... Maximálne 12ga 1
2,5 mm) alebo 1
2,5 mm) profilový tyčový kanál podľa normy
MFMA-4. Nie je určené na použitie s tyčovým
profilom z nehrdzavejúcej ocele.
Hmotnosť hlavy .......... 5,4 kg (12 lbs.) (vrátane matríc bez lisovacieho náradia)
Kompatibilita
lisovacieho
náradia ........................... Štandardné lisovacie náradia 32 kN série RIDGID
(ako sú RP340 a RP330). Nie je určené na použitie
s lisovacím náradím RIDGID 320-E a CT-400.
Pravouhlosť
rezu ................................... +/- 2° (Profilová tyč musí vyčnievať za podperou
profilovej tyče)
Strihacie matrice ...... 1 / " x / " (41 mm x 21 mm) určená matrica
5 13
8 16
(kat. č. 64033)
1 / " x 1 / " (41 mm x 41 mm) určená matrica
5 5
8 8
(kat. č. 64038)
1 / " x / " (41 mm x 21 mm) a 1
5 13
8 16
x 41 mm) kombinovaná matrica (kat. č. 64043)
Kompletný zoznam nájdete na stránke RIDGID.com.
slúži táto hlava na strihanie profilových
/ " x 1 / " (41 mm x 41 mm x
5 5
8 8
/ " x / " (41 mm x 21 mm x
5 13
8 16
/ " x 1 / " (41 mm
5 5
8 8
®
