Návod na používanie hlavy na strihanie profilových
tyčí STRUTSLAYR™
1. Odstráňte matrice.
2. Vyčistite matrice a vybranie matríc mäkkou, čistou handričkou.
Odstráňte všetko mazivo a nečistoty.
3. Naneste tenkú vrstvu univerzálneho maziva na všetky stra-
ny posuvnej matrice. Voľne naneste mazivo na vačky ramien.
(Obrázok 4)

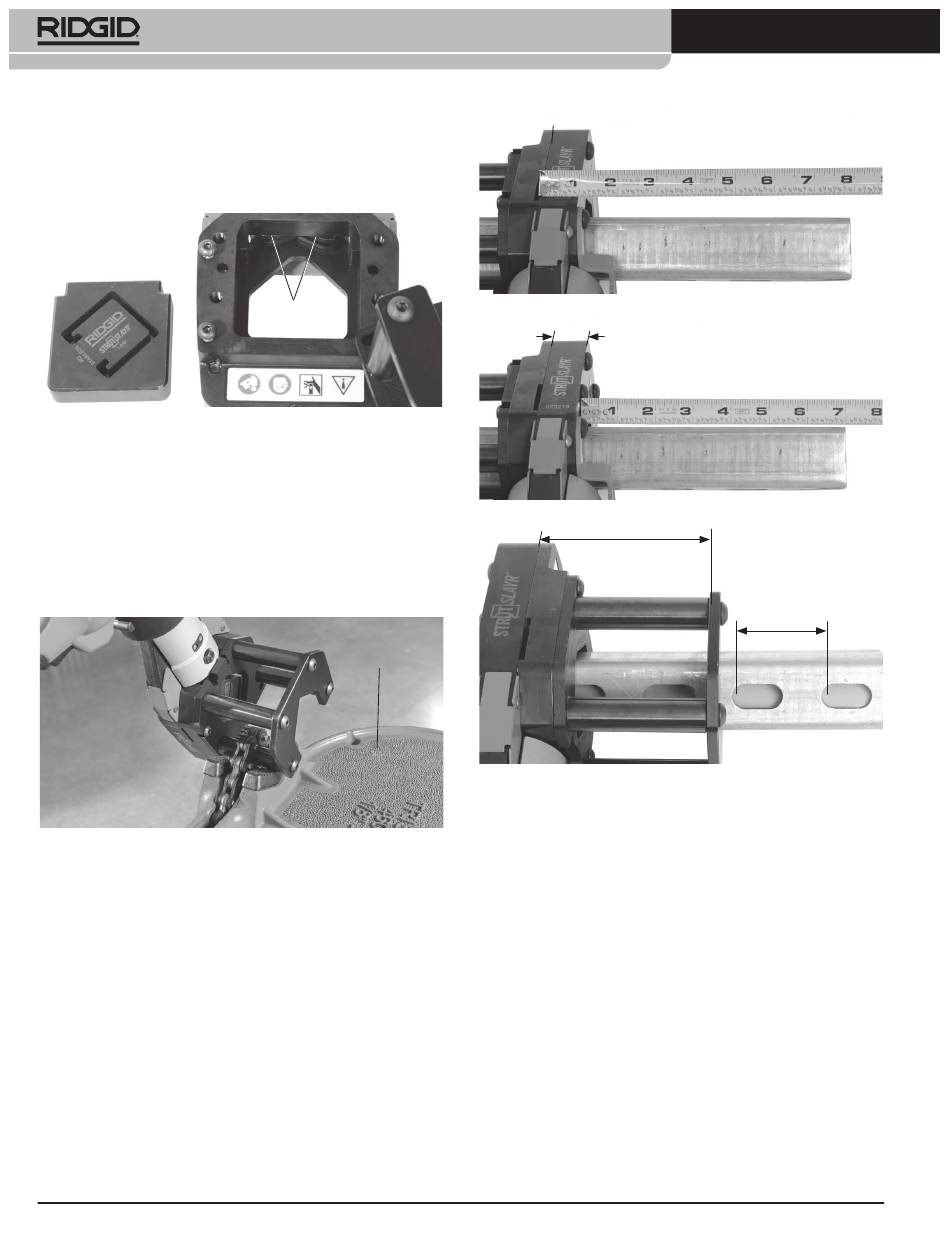

Obrázok 4 – Mazanie hlavy na strihanie profilových tyčí
4. Nainštalujte späť matrice a poutierajte akékoľvek nadbytočné
mazivo z hlavy.
Nastavenie/používanie
1. Hlava na strihanie profilových tyčí sa môže použiť ako horná
jednotka pracovného stola alebo na zemi. Okrem toho sa hlava
na strihanie profilových tyčí môže namontovať do mnohých reťa-
zových zverákov RIDGID*. Pozri Obrázok 5 ohľadom konfigurácie
montáže reťazového zveráka. Bez ohľadu na použitie sa uistite,
že je hlava na strihanie profilových tyčí bezpečná a stabilná.
* Reťazové zveráky RIDGID BC610 a BC810 zasahujú do profilovej tyče zavá-
dzanej do hlavy a preto sa nedajú použiť.
Obrázok 5 – Hlava na strihanie profilových tyčí namontovaná v
reťazovom zveráku
2. Lisovacie náradie nainštalujte na hlavu na strihanie profilových
tyčí podľa príručky používateľa lisovacieho náradia.
Rezanie profilovej tyče pomocou prídavného
zariadenia hlavy na strihanie profilových tyčí
1. Overte, či sa profilová tyč dá rezať podľa technických údajov.
Skontrolujte konce profilovej tyče – ak sú zdeformované, nemusia
sa dať vložiť do matríc.
2. Preveďte profilovú tyč cez matrice. Správnym spôsobom podo-
prite profilovú tyč, aby nedošlo k prevráteniu a pádu materiálu
a vybavenia pred strihaním a po strihaní.
3. Odmerajte dĺžku profilovej tyče, ktorá sa má odrezať. Existujú dva
spôsoby:
a. Použitie otvoru na meracie pásmo (nachádza sa na rovine
strihu) (Obrázok 6A).
b. Pridajte 25 mm (1") k bočnej doske – meranie konca profilovej
tyče (Obrázok 6B).
Otvory kanála sa vo všeobecnosti opakujú každých 5 cm (2"). Ak
je to tak, podperná doska profilovej tyče sa dá použiť na zarov-
nanie rezov voči otvoru – Pozri Obrázok 7.
42
Vačka
ramena
Reťazový
zverák
Rovina strihu
Obrázok 6A – Meranie dĺžky profilovej tyče
Rovina strihu
2,5 cm (1")
Obrázok 6B – Meranie dĺžky profilovej tyče
Rovina strihu
10 cm (4")
Obrázok 7 – Zarovnanie rezu s otvormi kanála
Aby sa zaistila správna činnosť, profilová tyč musí vyčnievať za
podperou profilovej tyče. Ak sa profilová tyč nezapojí do podpe-
ry profilovej tyče, uhol rezu by mohol byť +/- 5° alebo väčší.
4. Ak chcete odstrihnúť profilovú tyč, s rukami mimo strihacej hlavy
a materiálu, stlačte spínač lisovacieho náradia. Postupujte podľa
návodu na používanie náradia. (Obrázok 8).
5. Rozdiely v lisovacích náradiach vedú k miernym rozdielom v
činnosti.
• Lisovacie náradia RIDGID RP 340 a RP 330 sa nemusia po
odstrihnutí profilovej tyče zasunúť. Ak k tomu dôjde, stlačte
tlačidlo uvoľnenia tlaku náradia (pozri návod na používanie
lisovacieho náradia). Prípadne sa môže spínač lisovacieho nára-
dia stlačiť v rámci cyklu po druhýkrát, aby sa piest lisovacieho
náradia zasunul.
• Niektoré lisovacie náradia dokončia celý cyklus a zasunú sa bez
nutnosti ďalšieho úkonu.
• Lisovacie náradia 320-E a CT-400 sa NEDAJÚ použiť s mecha-
nizmom na strihanie profilových tyčí.
5 cm (2")
