RIDGID STRUTSLAYR Anweisungen Seite 39

1. Vyjměte matrice.
2. Vyčistěte matrice a zapuštění matric měkkou, čistou textilií.
Odstraňte veškerou mastnotu a nečistoty.
3. Naneste tenkou vrstvu víceúčelového maziva na všechny strany
pohyblivé matrice. Bohatě naneste mazivo na vačky ramen.
(Obrázek 4)

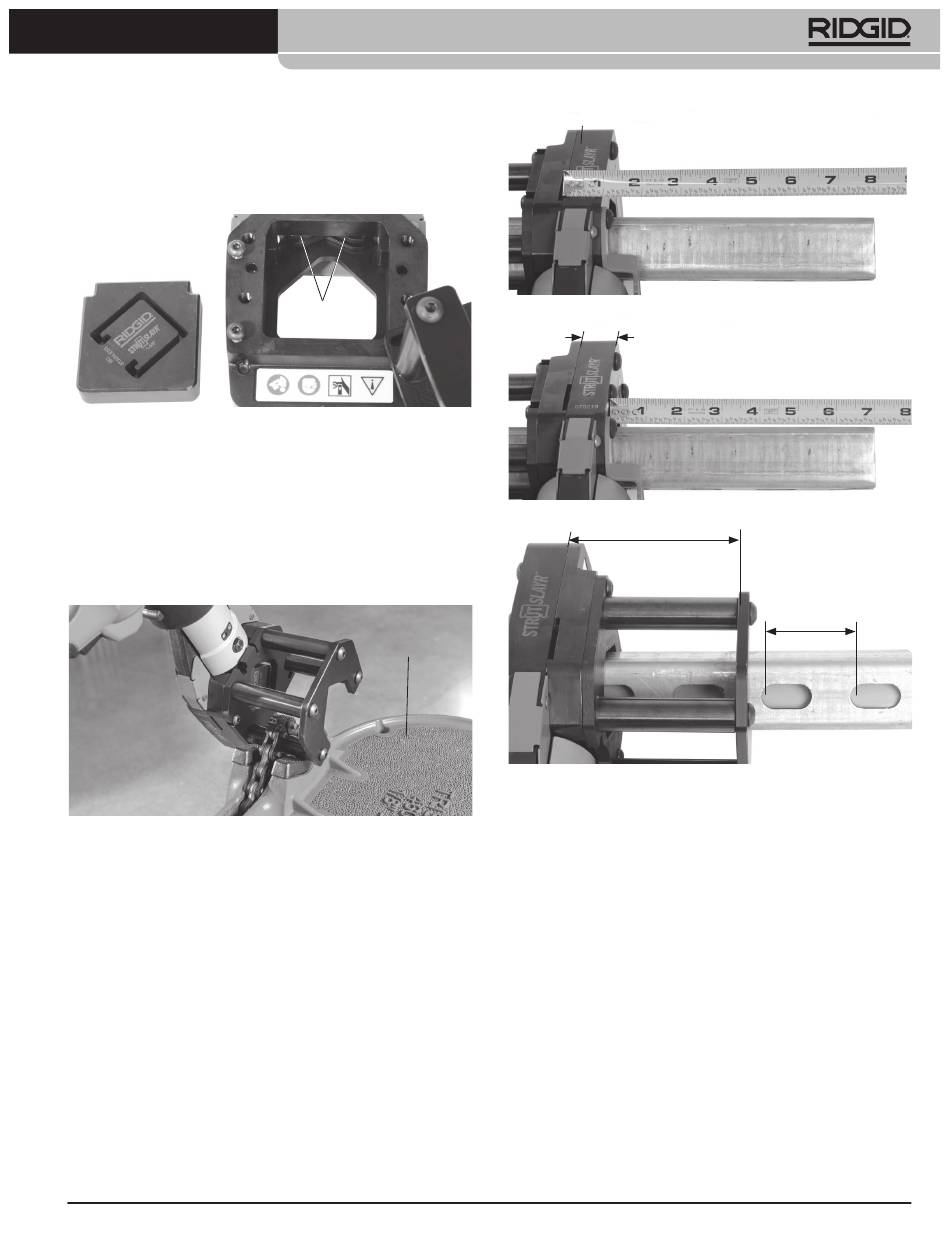

Obrázek 4 – Mazání hlavy na stříhání trámků
4. Namontujte matrice zpět a otřete s hlavy jakékoliv přebývající
mazivo.
Nastavení/Provoz
1. Hlavu na stříhání trámků lze použít jako stolní jednotku nebo na
zemi. Navíc lze hlavu na stříhání trámků namontovat do mnoha
řetězových svěráků* RIDGID. Viz Obrázek 5 ohledně konfigurace
připevnění na řetězové svěráky. Bez ohledu na použití se ujistěte,
že je hlava na stříhání trámků zajištěná a stabilní.
* RIDGID BC610 a BC810 řetězové svěráky kolidují s trámkem zaváděným do
hlavy a nelze je proto použít.
Obrázek 5 – Hlava na stříhání trámků namontovaná v řetězovém svěráku
2. Namontujte lisovací nástroj na hlavu na stříhání trámků dle návo-
du k použití daného lisovacího nástroje.
Stříhání trámku pomocí nástavce hlavy na stříhání
trámků
1. Ujistěte se, že lze trámek ustřihnout dle specifikací. Prohlédněte
konce trámku – pokud jsou zdeformované, nemusí se vejít do
matric.
2. Zaveďte trámek skrze matrice. Trámek před a po vlastním stříhání
řádně podepřete, abyste zabránili překlopení nebo pádu materi-
álu a vybavení.
3. Změřte délku odstřiženého trámku. Existují dva způsoby:
a. Použití výřezu pro svinovací metr (který se nachází na střižné
ploše) (Obrázek 6A).
b. Přidáním 1" (25 mm) k měření bočního plechu – konce trámku
(Obrázek 6B).
Zásekové výřezy se obecně opakují každých 2" (5 cm). Je-li tomu
tak, plech podpěry trámku lze použít k vyrovnání střihu podle
těchto výřezů – viz Obrázek 7.
Pokyny k použití hlavy na stříhání trámků STRUTSLAYR™
Vačka ramena
Řetězový
svěrák
Střižná plocha
Obrázek 6A – Měření délky trámku
Střižná plocha
1" (2,5 cm)
Obrázek 6B – Měření délky trámku
Střižná plocha
4" (10 cm)
Obrázek 7 – Vyrovnání střihu se zásekovými výřezy
Pro správný chod musí trámek přesahovat za podpěru trámku.
Pokud se trámek nedotýká podpěry trámku, střižný úhel by mohl
být +/- 5° nebo větší.
4. K ustřižení trámku s oběma rukama mimo stříhací hlavu a mate-
riál stiskněte spínač lisovacího nástroje. Postupujte dle pokynů
k lisovacímu nástroji. (Obrázek 8).
5. Rozdíly v lisovacích nástrojích vedou k menším rozdílům ve
fungování.
• Lisovací nástroje RIDGID RP 340 a RP 330 se nemusí zatáhnout
po odstřižení trámku. Pokud se tak stane, stiskněte uvolňo-
vací tlačítko lisovacího nástroje (viz návod k použití lisovacího
nástroje). Alternativně lze spínač lisovacího nástroje stisknout
podruhé, aby se zatáhl píst lisovacího nástroje.
• Některé lisovací nástroje dokončí plný cyklus a provedou
zatažení bez nutnosti dalšího úkonu.
• Lisovací nástroje 320-E a CT-400 NELZE použít spolu s nástro-
jem na stříhání trámků.
2" (5 cm)
