RIDGID STRUTSLAYR Anweisungen Seite 29

Målespor for tape
Sideplate
Bevegelig bakke
Skjerm
Profilstøtte

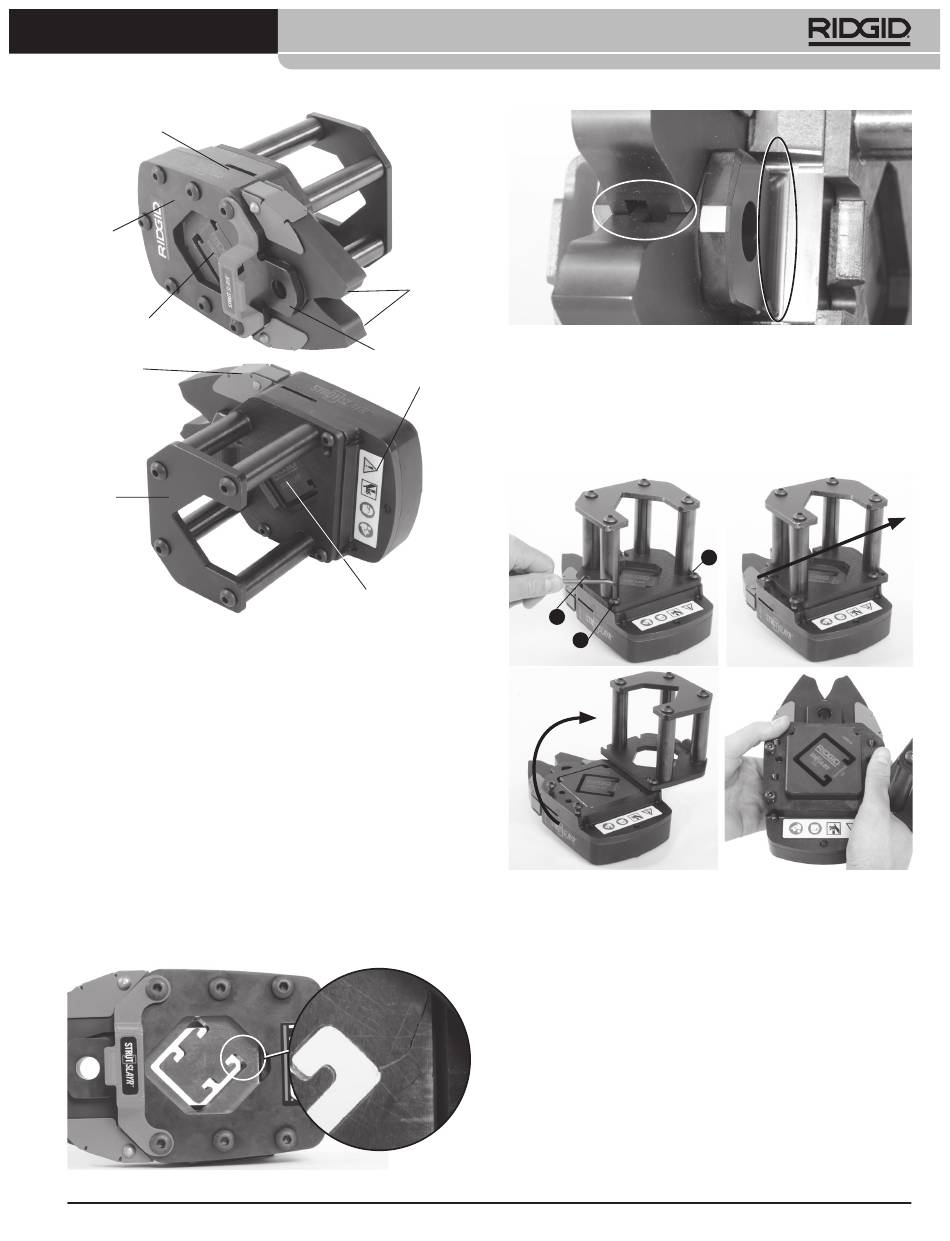

Figur 1 – STRUTSLAYR skjærehode
Inspeksjon/vedlikehold
Før hver bruk inspiseres profilskjærehodet for problemer som kan
påvirke sikker bruk.
1. Fjern profilskjærehodet fra pressverktøyet.
2. Fjern olje, fett eller skitt fra verktøyet og hodet, spesielt fra hånd-
tak og kontroller. Dette gjør det lettere å inspisere verktøyet, og
kan forhindre at du glipper maskinen.
3. Inspiser hodet for:
• Korrekt montering og fullstendighet (se Figur 1).
• Brukne, sprukne, bøyde, manglende, løse eller fastsittende
deler eller annen skade på hode og bakker.
• Avskalling eller sprekker i bakkene (se Figur 2A).
• Skade på monteringstapper eller på armhengselområdet
(se Figur 2B).
• Tilstedeværelse og lesbarhet av advarseldekal (som vist i Figur 1).
• Andre forhold som kan forhindre trygg og normal drift.
Hvis det oppdages noen problemer, må ikke profilskjærehodet
brukes før disse er rettet opp.
Figur 2A - Eksempel på sprekker i bakken
STRUTSLAYR™ profil, skjærehode, instruksjoner
Armer
Monteringstapp
Varselsetikett
Stasjonær pressform
A
Figur 2B - Områder som skal inspiseres for skade på armer (A) eller
monteringstapp (B)
Demontering/utskifting av bakker
1. Fjern profilskjærehodet fra pressverktøyet.
2. Ved hjelp av en / " sekskantnøkkel løsnes profilstøtteskruer ("S") to
5
32
omdreininger. (Figur 3A). Skyv profilstøtten for å løsne den fra to
av skruene (Figur 3B). Drei profilstøtten for å gi tilgang til bakkene
(Figur 3C). Hvis profilen sitter fast i bakkene, er det mulig at profil-
støtten må demonteres.
A
S
S
C
Figur 3 - Utskifting av bakker (A, B, C, D)
3. Skyv bakkene fra den motsatte siden av hodet for å demontere (Figur
3D). Bruk en hammer med mykt hode eller en trekloss for å banke
bakkene ut ved behov. Ikke slå på bakkene, det kan skade verktøyet.
4. Smør bakkene og hodet slik som beskrevet i Smøreseksjonen.
5. Sett sammen igjen ved å utføre trinnene i motsatt rekkefølge.
Sørg for at armene er sentrert for at den bevegelige bakken skal
kunne settes inn. Bekreft at bakkens skjæreprofiler er tilpasset slik
at profilen kan settes inn.
6. Stram de tre profilstøtteskruene godt.
Smøring
Smør alltid profilkutteren før montering av bakkene. Hvis profilskjære-
bakkene ikke trekkes helt tilbake, inspiseres hodet nøye for sprekker
eller brukne deler. Hvis det ikke registreres noen problemer, må bak-
kene sannsynligvis rengjøres og smøres.
B
B
S
D
29
