Inspektion/Wartung; Entfernen/Austauschen Von Matrizen - RIDGID STRUTSLAYR Anweisungen

Bandmaßschlitz
Seitenblech
Bewegliche Matrize
Schutz
Profilstütze

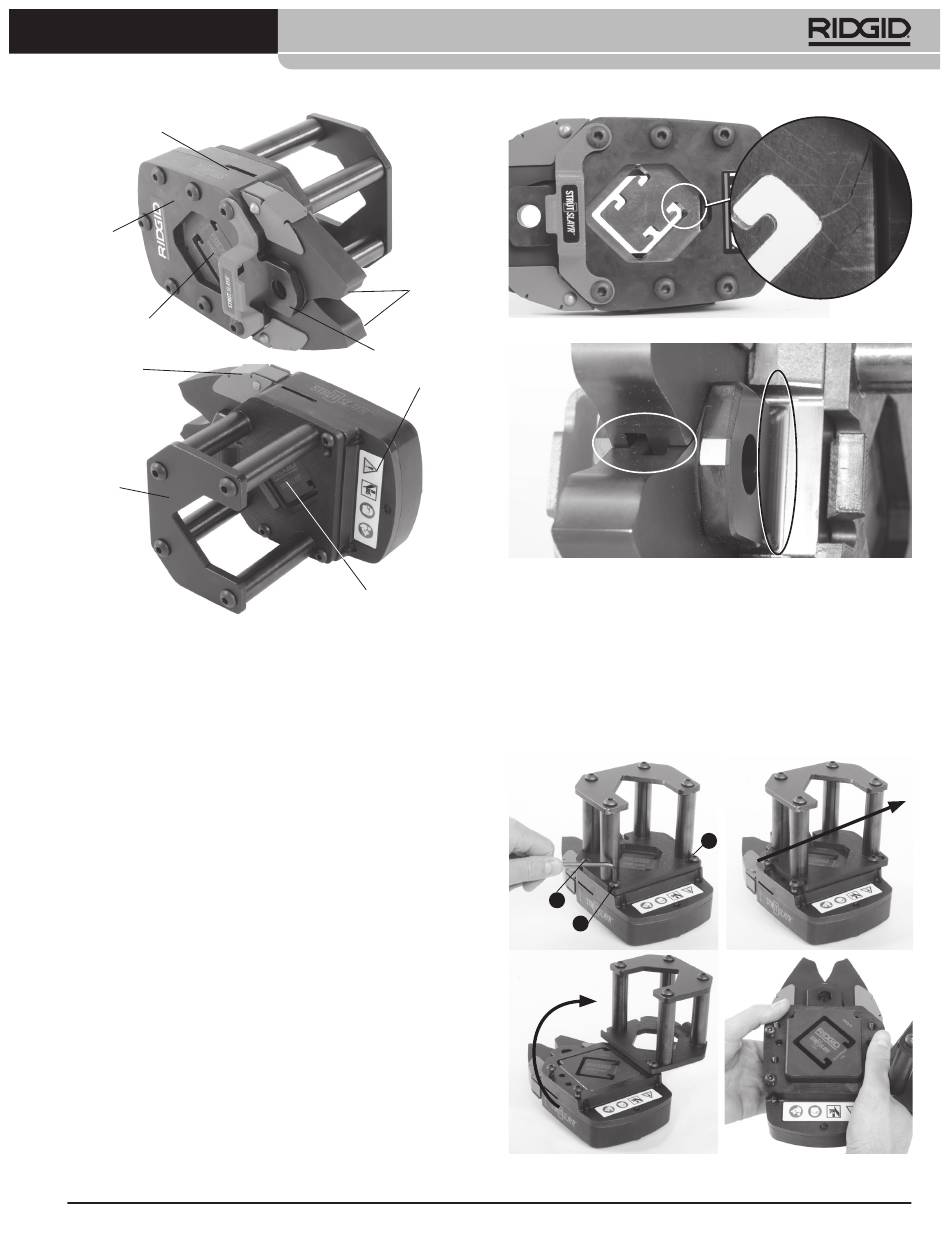

Abbildung 1 - STRUTSLAYR Scherkopf

Inspektion/Wartung

Prüfen Sie vor jedem Gebrauch den Profilscherkopf auf Probleme, die
die sichere Verwendung beeinträchtigen könnten.
1. Entfernen Sie den Profilscherkopf aus dem Presswerkzeug.
2. Beseitigen Sie sämtliches Öl, Fett und Schmutz von Werkzeug
und Kopf, einschließlich Handgriffen und Bedienelementen.
Das erleichtert die Inspektion und Sie vermeiden, dass Ihnen das
Gerät aus der Hand fällt.
3. Den Kopf überprüfen auf:
• Ordnungsgemäßen Zusammenbau und Vollständigkeit (siehe
Abbildung 1).
• Gebrochene, gerissene, verbogene, fehlende, lose oder klem-
mende Teile oder andere Schäden am Kopf und an den Matrizen.
• Abblätterungen oder Risse in den Matrizen (siehe Abbildung 2A).
• Schäden an den Befestigungslaschen oder im Scharnierbereich
der Arme (siehe Abbildung 2B).
• Vorhandensein und Lesbarkeit des Warnaufklebers (wie in
Abbildung 1 dargestellt).
• Umstände, die einen sicheren und normalen Betrieb verhindern
könnten.
Wenn Probleme festgestellt wurden, diese erst beheben, bevor
der Profilscherkopf verwendet wird.
Anweisungen zum STRUTSLAYR™ Profilscherkopf
Arme
Abbildung 2A - Beispiel für Risse in den Matrizen
Befestigungslasche
Warnschild
Abbildung 2B - Bereiche, die auf Schäden an den Armen (A) oder der
Feste Matrize

Entfernen/Austauschen von Matrizen

Abbildung 3 - Austauschen der Matrizen (A, B, C, D)
A
Befestigungslasche (B) zu überprüfen sind
1. Entfernen Sie den Profilscherkopf aus dem Presswerkzeug.
2. Lockern Sie mit einem /
5
32
zen schrauben („S") zwei Umdrehungen. (Abbildung 3A).
Verschieben Sie die Profilstütze, so dass sich diese von zwei der
Schrauben löst (Abbildung 3B). Drehen Sie die Profilstütze, um
den Zugang zu den Matrizen zu ermöglichen (Abbildung 3C).
Wenn das Profil in den Matrizen festsitzt, muss die Profilstütze
möglicherweise entfernt werden.
A
S
S
C
B
"-Sechskantschlüssel die Profilstüt-
B
S
D
