Kapningens
vinkelräthet ................. +/- 2° (profilen måste skjuta ut längre än profil-
stödet)
Kapmunstycken ....... 1 / " x / " (41 mm x 21 mm) specialmunstycken
5 13
8 16
(artikelnr. 64033)
1 / " x 1 / " (41 mm x 41 mm) specialmunstycke
5 5
8 8
(artikelnr. 64038)
1 / " x /
5 13
8 16
(41 mm x 41 mm) kombinationsmunstycke (arti-
kelnr. 64043)
En komplett förteckning finns på RIDGID.com.
Spår för måttband
Sidoplatta
Rörligt
munstycke
Skydd
Stöd

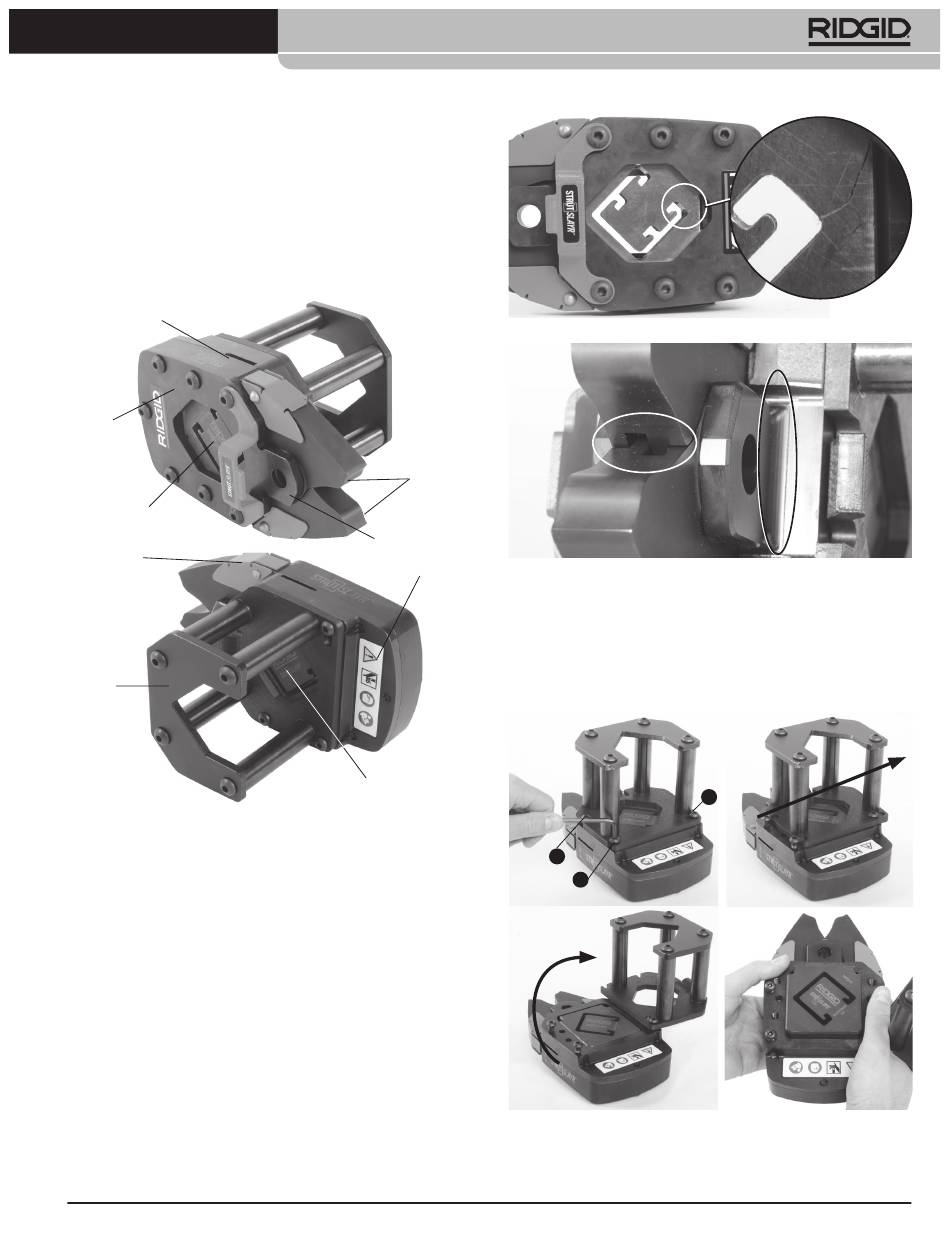

Bild 1 – STRUTSLAYR kaphuvud
Inspektion/Underhåll
Inspektera kaphuvudet för stålprofiler varje gång innan du använder
det för att upptäcka problem som kan göra produkten osäker att
använda.
1. Demontera kaphuvudet från pressverktyget.
2. Rengör alla handtag och reglage, och ta bort all olja, smuts och
allt smörjfett. Detta underlättar inspektionen och förhindrar att
maskinen glider ur handen vid användningen.
3. Kontrollera huvudet avseende:
• Korrekt montering och fullständighet (se bild 1).
• Trasiga, spräckta, böjda, saknade eller kärvande delar eller
annan skada på huvudet och munstyckena.
• Spruckna eller avskavda munstycken (se bild 2A).
• Skada på monteringshålen eller armens svängområde (se bild 2B).
• Om varningsskyltarna sitter kvar och är läsliga (som på bild 1).
• Alla andra tillstånd som kan förhindra säker och normal drift.
Vid problem får kaphuvudet inte användas förrän problemen
har åtgärdats.
Instruktioner för STRUTSLAYR™ kaphuvud för stålprofiler
" (41 mm x 21 mm) och 1 / " x 1
5
8
Armar
Monteringshål
Varningsskylt
Fast pressback
/ "
5
8
Bild 2A – exempel på sprucket munstycke
Bild 2B – Områden som behöver inspekteras beträffande skador på
armar (A) eller monteringshål (B)
Demontering/byte av munstycken
1. Demontera kaphuvudet från pressverktyget.
2. Använd en / " sexkantnyckel, lossa skruvarna till profilstödet ("S")
5
32
två varv. (Figur 3A). Skjut ut profilstödet för att lossa det från de två
skruvarna (bild 3B). Rotera profilstödet för att tillåta åtkomst till alla
munstyckena (bild 3C). Om en profil sitter fast i munstyckena kan
profilstödet behöva demonteras.
A
S
S
C
Bild 3 – Byte av munstycken (A, B, C, D)
3. Tryck munstycken från huvudets motsatta sida för att demontera
dem (bild 3D). Du kan använda en mjuk plasthammare eller ett
träblock för att knacka ut munstyckena, om så behov. Slå inte på
munstycket eftersom detta kan skada verktyget.
B
A
B
S
D
