STRUTSLAYR™ қиғаштірек кескіш басының нұсқаулары
Өлшеуіш таспа ұясы
Бүйірлік
тақта
Жылжыту
матрицасы
Қорғағыш
Қиғаштірек
тағаны

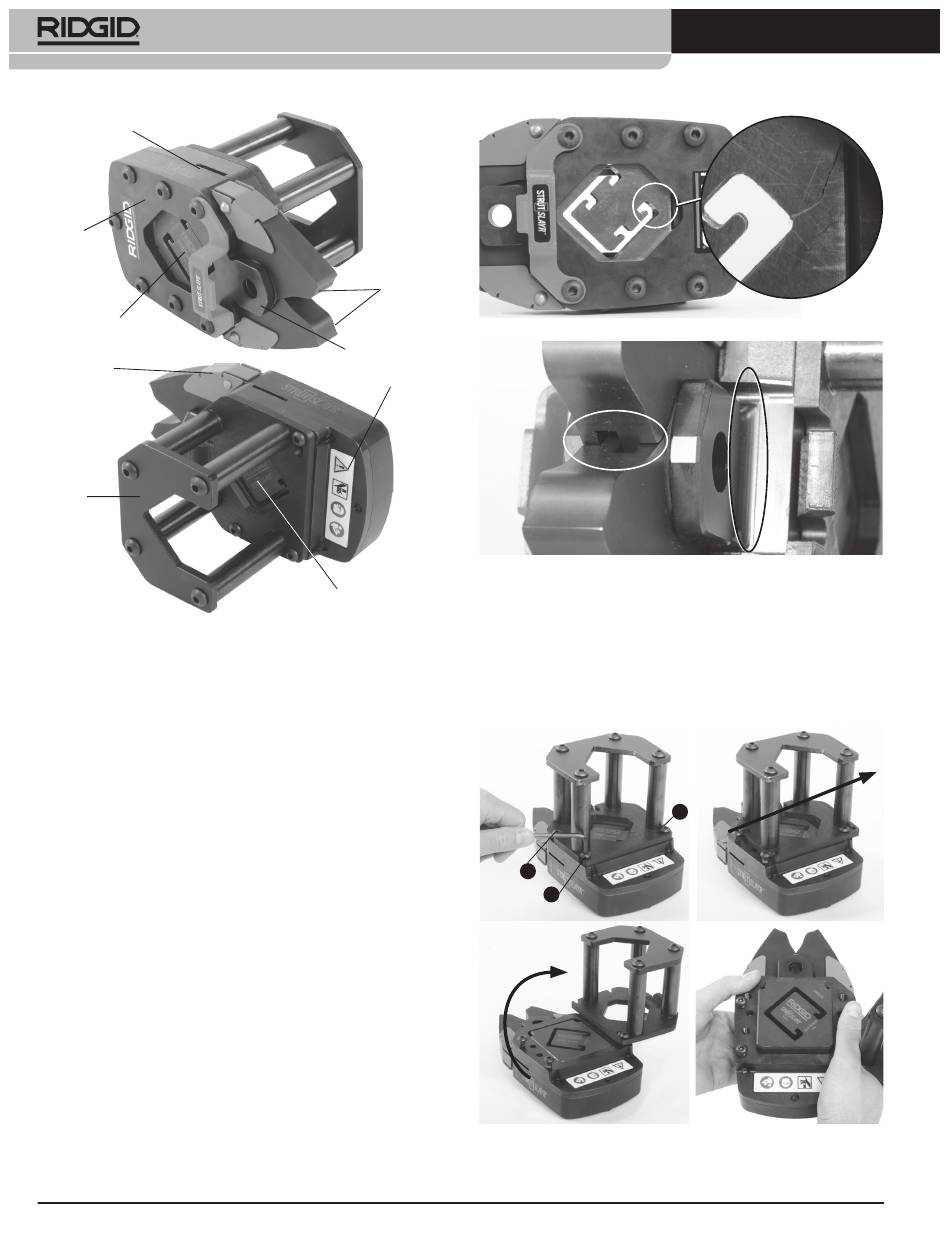

1-сурет – STRUTSLAYR кескіш басы
Тексеру/техникалық қызмет көрсету
Әрбір пайдалану алдында кескіш баста қауіпсіз пайдалануға әсер
етуі мүмкін ақаулықтардың бар-жоғын тексеріңіз.
1. Кескіш басты пресс құралын алып тастаңыз.
2. Тұтқаларын және басқару тетіктерін қоса құралдан және
бастан кез келген майды немесе кірді кетіріңіз. Бұл тексеруге
және құрылғының қысқыштан сырғанап кетуінің алдын алуға
көмектеседі.
3. Баста мыналарды тексеріңіз:
• Тиісті түрде құрылғаны және толықтығы (1-суретті қараңыз).
• Бөліктерінің бұзылуы, сынуы, бүгілуі, жетіспеуі, босауы
немесе жабысып қалуы немесе бас пен матрицалардың
басқа зақымы.
• Матрицалардың қабыршақтануы немесе сынуы (2A-суретті
қараңыз).
• Орнату қойыншаларының немесе иін тоспасы аумағының
зақымы (2B-суретті қараңыз).
• Ескерту жапсырмасының бар-жоғы және оқылуы (1-суретте
көрсетілгендей).
• Қауіпсіз және қалыпты жұмыс істеуіне жол бермеуі мүмкін
басқа жағдай.
Егер ақаулықтар анықталса, олар жойылмайынша кескіш
басты пайдаланбаңыз.
68
Иіндер
2A-сурет – Матрицаның сыну үлгісі
Орнату
қойыншасы
Ескерту
жапсырмасы
2B-сурет – Иіндер (A) немесе Орнату қойыншасы (B) зақымдалатын
Қозғалыссыз матрица
Матрицаларды алып тастау/ауыстыру
3-сурет – Матрицаларды ауыстыру (A, B, C, D)
A
аумақтар
1. Кескіш басты пресс құралын алып тастаңыз.
2. / дюймдік алты қырлы кілтпен қиғаштірек бұрандаларын
5
32
("S") екі айналдырып босатыңыз. (3A-сурет). Екі бұрандадан
босату үшін қиғаштірек тағанын сырғытыңыз (3B-сурет).
Матрицаларға қатынасты қамтамасыз ету үшін тағанды
айналдырыңыз (3C-сурет). Егер қиғаштірек матрицаларда
тұрып қалса, тағанды шешу қажет болуы мүмкін.
A
S
S
C
B
B
S
D
