Prorez za mernu traku
Bočna
ploča
Pokretna
čeljust
Štitnik
Oslonac
za
podupirač

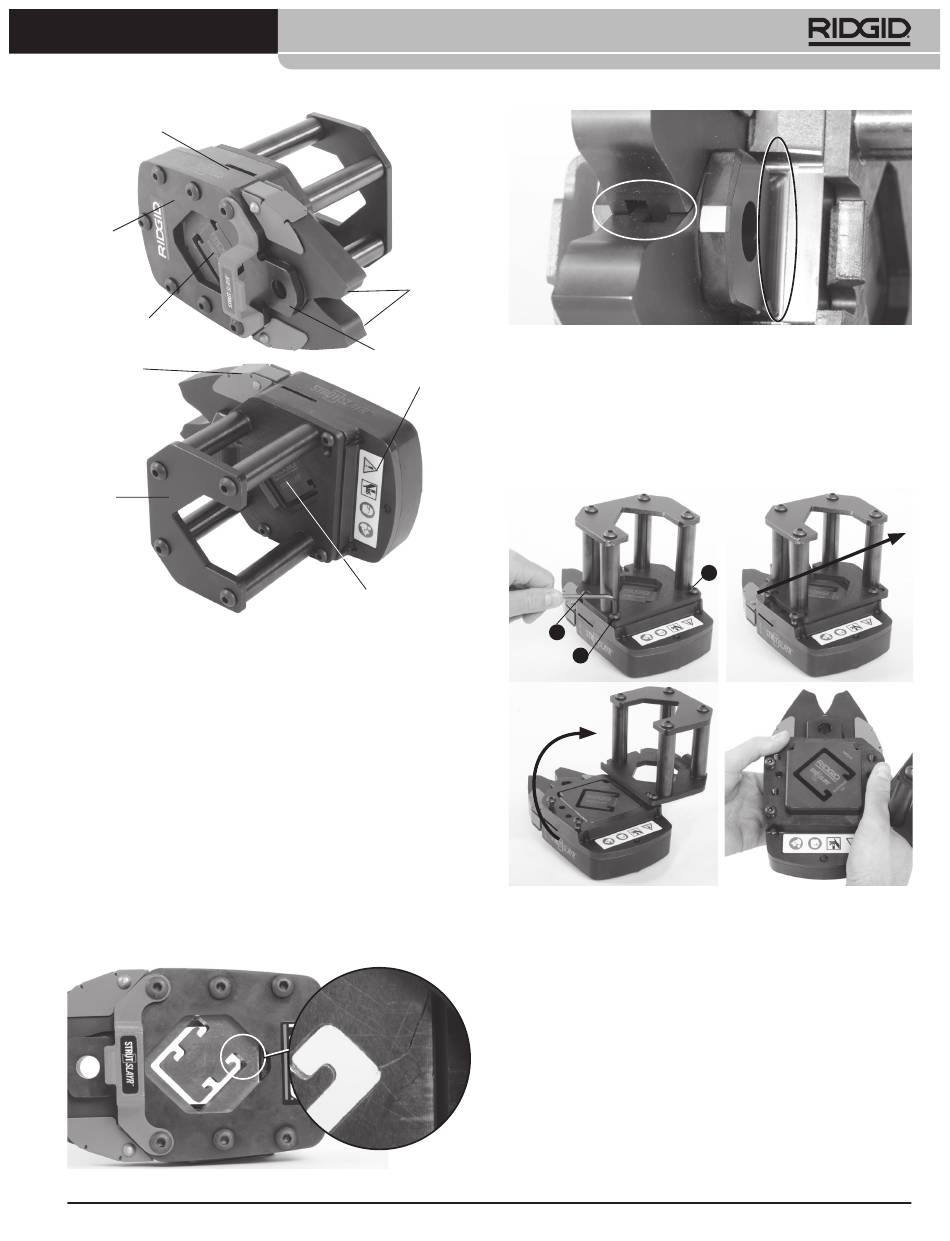

Slika 1 – Glava za sečenje STRUTSLAYR
Kontrola/Održavanje
Pre svake upotrebe, proverite probleme na glavi za sečenje podupirača
koji mogu uticati na bezbednost.
1. Uklonite glavu za sečenje podupirača iz ručne prese.
2. U potpunosti očistite ulje, mazivo ili prljavštinu sa alata i glave,
uključujući ručke i upravljačke elemente. Ovo olakšava pregled i
sprečava da vam mašina isklizne iz ruke.
3. Na glavi proverite:
• Ispravnu uklopljenost i celovitost (pogledajte Sliku 1).
• Polomljene, napukle, savijene, nedostajuće, labave i spojene
delove ili druga oštećenja glave i čeljusti.
• Iskrzanost ili pucanje čeljusti (pogledajte Sliku 2A).
• Oštećenje montažnih umetaka ili prostora oko zgloba kraka
(pogledajte Sliku 2B).
• Prisustvo i čitljivost nalepnice upozorenja (kao što je prikazano
na Slici 1).
• Bilo kakvo drugo stanje koje može sprečavati normalan i
bezbedan rad.
Ukoliko postoje bilo kakvi problemi, ne koristite glavu za
sečenje podupirača dok se ne popravi.
Slika 2A – Primer pucanja čeljusti
Uputstvo glave za sečenje podupirača STRUTSLAYR™
Kraci
Slika 2B – Prostor za kontrolu oštećenja na kracima (A) ili montažnom
Montažni umetak
Uklanjanje/promena čeljusti
Upozoravajuća
nalepnica
Nepokretna čeljust
Slika 3 – Promena čeljusti (A, B, C, D)
Podmazivanje
Pre postavljanja čeljusti uvek podmažite sečivo podupirača. Ako se
čeljusti za sečenje podupirača ne uvlače potpuno, pažljivo proverite
da li na glavi postoje napukli ili polomljeni delovi. Ako nisu pronađeni
problemi, najverovatnije da čeljusti treba očistiti i podmazati.
A
umetku (B)
1. Uklonite glavu za sečenje podupirača iz ručne prese.
2. Koristeći / " imbus ključ, olabavite zavrtnje oslonca za podupirač
5
32
("S") sa dva okreta. (Slika 3A). Klizno pomerite oslonac za podupirač
kako bi ga odvojili od dva zavrtnja (Slika 3B). Rotirajte oslonac za
podupirač da biste omogućili pristup čeljustima (Slika 3C). Ako se
podupirač zaglavio u čeljustima, možda će biti potrebno ukloniti
oslonac podupirača.
A
S
S
C
3. Gurajte čeljusti sa suprotne strane glave da biste ih uklonili (Slika
3D). Ako je potrebno, koristite čekić sa mekom glavom ili komad
drveta da biste čeljusti izgurali napolje. Nemojte udarati direktno
u čeljusti jer ih time možete oštetiti.
4. Podmažite čeljusti i glavu kako je opisano u poglavlju
Podmazivanje.
5. Sklopite suprotnim redosledom. Vodite računa da kraci budu
centrirani kako biste omogućili da se umetnu pokretne čeljusti.
Proverite da li se profili za sečenje na čeljusti poklapaju kako biste
omogućili postavljanje podupirača.
6. Čvrsto zategnite tri zavrtnja oslonca za podupirač.
B
B
S
D
