3. Для снятия нажмите на штампы с обратной стороны головки.
(Рис. 3D). При необходимости используйте молоток с мягким
бойком или деревянный брусок, чтобы выстучать штампы из
инструмента. Не наносите сильных ударов по штампам, это
может повредить инструмент.
4. Смажьте штампы и головку в соответствии с описание в
Разделе смазки.
5. Соберите снова в обратной последовательности. Убедитесь, что
лапы отцентрированы, чтобы позволить установку подвижного
штампа. Убедитесь, что профили среза матрицы выровнены
таким образом, чтобы можно было вставить стоечный профиль.
6. Надежно затяните три винта опоры стоечного профиля.
Смазка
Всегда следует смазывать ножницы стоечных профилей перед
установкой. Если штампы ножниц стоечных профилей не втягива-
ются полностью, тщательно проверьте головку на наличие деталей
с трещинами или разрушениями. Если не обнаружены какие-либо
дефекты, скорее всего нуждаются в очистке и смазке.
1. Снимите штампы.
2. Очистите штампы и прорезь мягкой, чистой тряпкой. Удалите
всю консистентную смазку и грязь.
3. Нанесите тонкий слой консистентной смазки общего назна-
чения со всех сторон подвижного штампа. Обильно нанесите
смазку на кулачки лап. (Рис. 4)

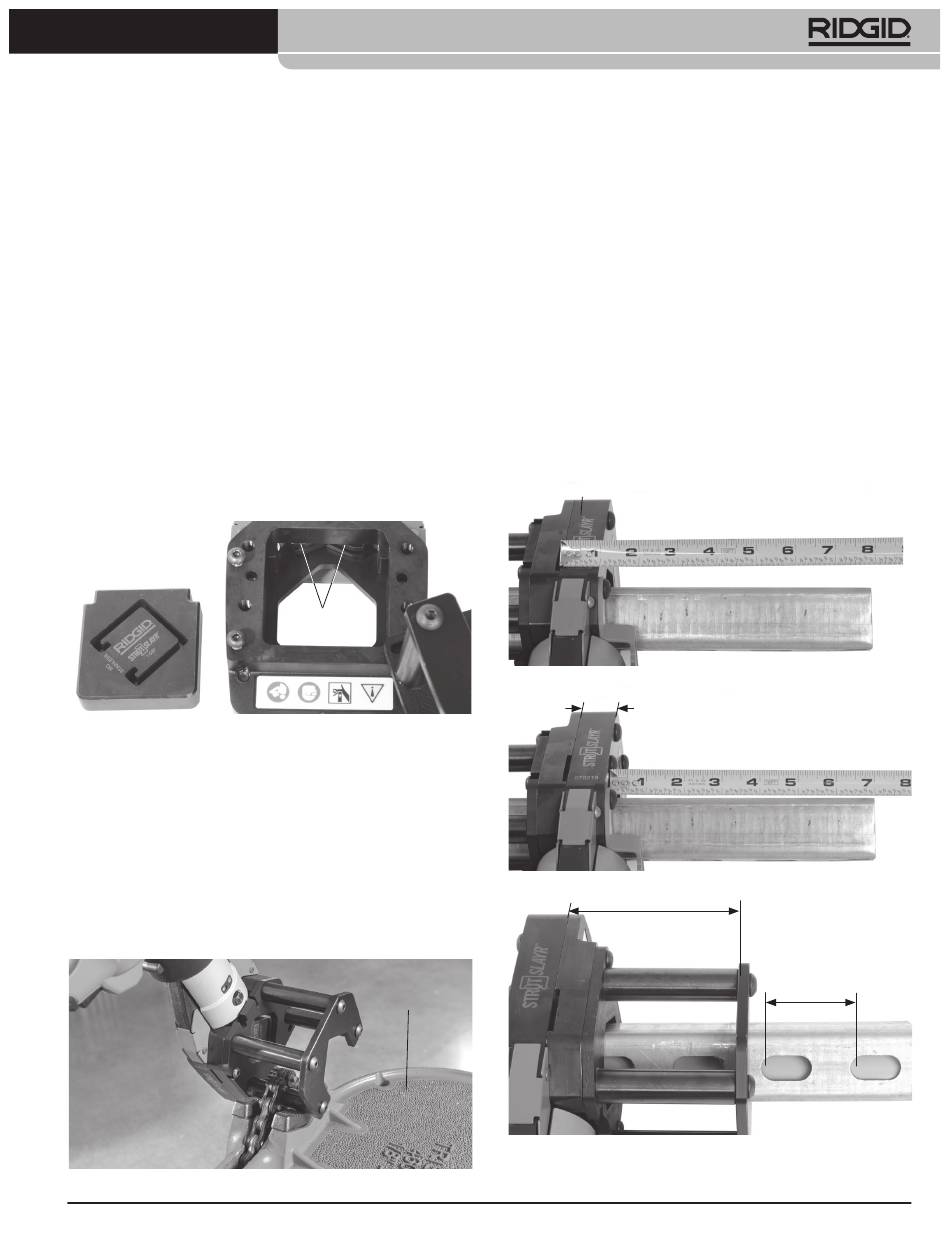

Рис. 4 - Смазка режущей головки для стоечных профилей
4. Снова установите штампы и сотрите с головки излишки кон-
систентной смазки.
Установка / использование
1. Режущая головка для стоечных профилей может быть исполь-
зована в качестве верхнего узла верстака или на земле. В
дополнение к этому режущая головка для стоечных профи-
лей может устанавливаться в большинстве цепных тисков
RIDGID*. См. рис. 5 для монтажной конфигурации с цепными
тисками. Независимо от области использования, убедитесь в
том, что режущая головка для стоечных профилей надежно и
стабильно закреплена.
* Цепные тиски RIDGID BC610 и BC810 пересекаются со стоечным про-
филем при его подаче в головку и могут быть использованы.
Рис. 5 - Режущая головка для стоечных профилей в цепных тисках
Инструкция для режущей головки стоечного
профиля STRUTSLAYR™
Кулачок
лапы
Цепные
тиски
2. Установите пресс-инструмент на режущую головку для
стоечных профилей в соответствии с инструкцией по эксплу-
атации пресс-инструмента.
Резка стоечного профиля с помощью приспособления
режущей головки для стоечных профилей
1. Убедитесь, что стоечный профиль может быть отрезан в
соответствии со спецификацией. Осмотрите концы стоечного
профиля - в случае деформации они могут не войти в штампы.
2. Подавайте стоечный профиль через штампы. Надлежащим
образом поддерживайте стоечный профиль во избежание
опрокидывания и падения материала и оборудования, как
до, так и после резки.
3. Отмерьте длину стоечного профиля, которую необходимо
отрезать. Существуют два метода:
a. Использование желобка измерения ленты (расположен-
ной на плоскости среза) (Рис. 6A).
b. Добавление 1" (25 мм) к боковой пластине - измерение
конца стоечного профиля (Рис. 6B).
Вырезы в канале обычно повторяются через каждые 2"
(5 см). В этом случае пластину опоры стоечного профиля
можно использовать для выравнивания срезов относительно
желобка - См. рис. 7.
Плоскость среза
Рис. 6A - Измерение длины стоечного профиля
Плоскость среза
1" (2,5 см)
Рис. 6B - Измерение длины стоечного профиля
Плоскость среза
4" (10 см)
Рис. 7 - Выравнивание среза с вырезами в канале
2" (5 см)
