Instruktioner för STRUTSLAYR™ kaphuvud för stålprofiler
4. Para cisalhar a escora, com as mãos afastadas da cabeça da
escora e do material, pressione o interruptor da ferramenta de
prensagem. Opere segundo as instruções da ferramenta de
prensagem. (Figura 8).
5. As diferenças nas ferramentas de prensagem resultam em
pequenas diferenças no funcionamento.
• As ferramentas de prensagem RP 340 e RP 330 RIDGID podem
não se retrair depois de o suporte ser cortado. Se for o caso,
pressione o botão para libertar a pressão da ferramenta
(consulte o manual do operador da ferramenta de prensagem).
Como alternativa, o interruptor da ferramenta de prensagem
pode ser alternada uma segunda vez para retrair o êmbolo da
ferramenta de prensagem.
• Algumas ferramentas de prensagem completam um ciclo
completo e retraem sem ser necessária mais nenhuma ação.
• As ferramentas de prensagem 320-E e CT-400 NÃO podem ser
utilizadas com o cisalhamento da escora.

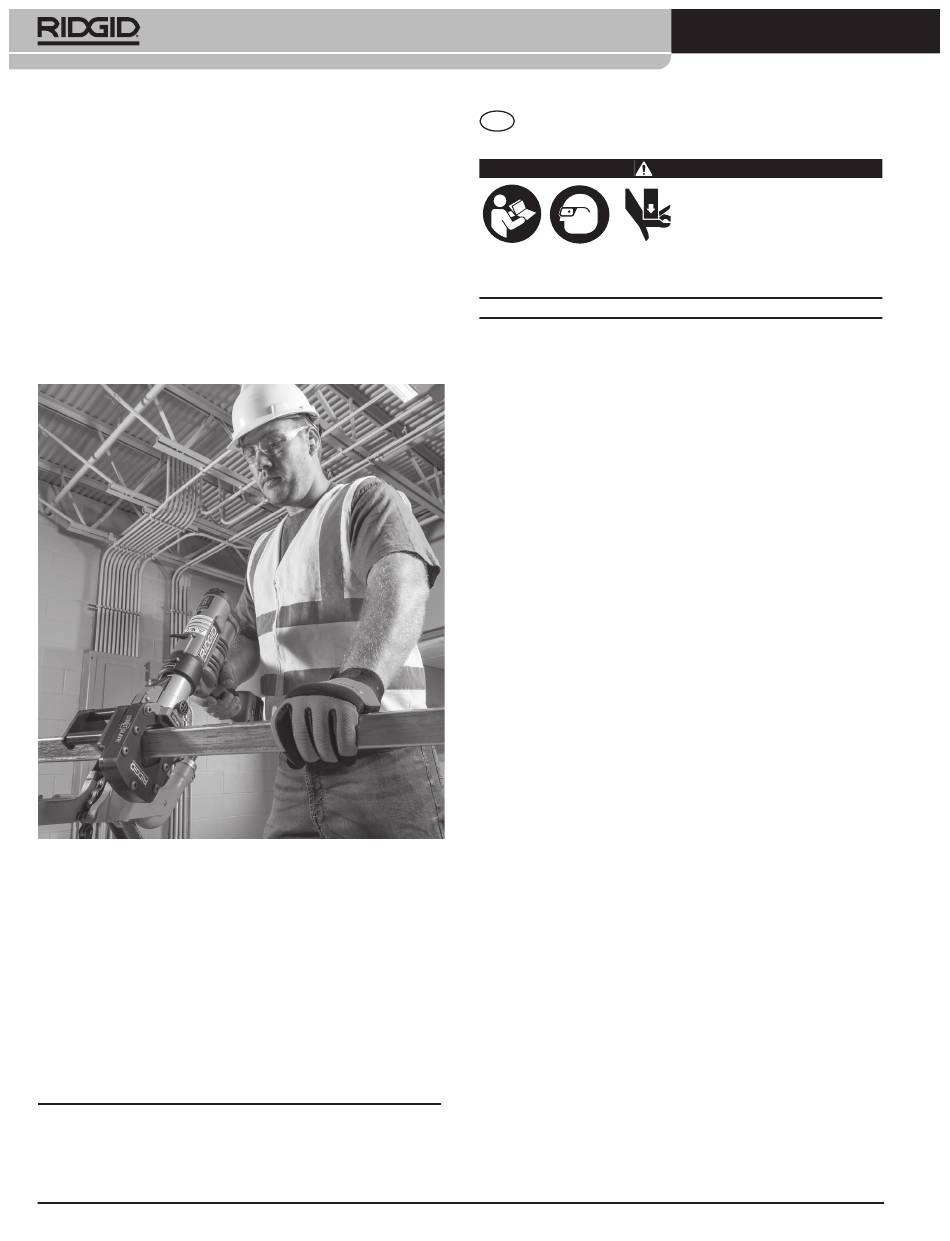

Figura 8 – Cisalha em utilização
6. Remova a escora. Quando a escora é cortada, as extremidades
podem ser afiadas – manuseie com cuidado.
7. Se a escora não estiver cortada, remova a ferramenta de pren-
sagem da cabeça de cisalhamento da escora e inspecione o
material e o equipamento.
• Se for utilizado um material fora da especificação (escora de aço
inoxidável, etc.), as matrizes de cisalhamento da escora podem
ter de ser removidas para permitir a remoção do material.
• Verifique cuidadosamente a cabeça de cisalhamento da esco-
ra relativamente a danos como peças partidas ou rachadas.
Consulte a secção Inspeção/Manutenção.
Não continue a utilizar a cabeça de cisalhamento da escora se
não cortar o material.
22
Instruktioner för STRUTSLAYR™
SV
kaphuvud för stålprofiler
VARNING
används innan du använder den här produkten. Om du inte följer alla
varningar och anvisningar finns risk för allvarliga personskador eller
skada på egendom.
SPARA DESSA ANVISNINGAR!
• Stora krafter genereras när produkten används, och dessa
krafter kan bryta loss eller kasta iväg detaljer och orsaka
personskador. Stå på behörigt avstånd under användning och
bär alltid lämplig skyddsutrustning, även ögonskydd.
• Håll fingrar och händer på behörigt avstånd från kaphuvudet
under pressverktygets arbetscykel. Dina fingrar och händer kan
krossas, brytas eller amputeras om de fastnar i kaphuvudet eller
mellan kaphuvudet, pressverktyget, stålprofilen och omgivningarna.
• Använd bara kaphuvudet tillsammans med lämpliga
pressverktyg (se specifikationerna). Om andra verktyg används
med kaphuvudet kan kaphuvudet ta skada eller allvarliga person-
skador inträffa.
• Reparera eller modifiera aldrig ett skadat kaphuvud. Ett
kaphuvud för stålprofiler som har svetsats, slipats, borrats eller
modifierats kan gå sönder under användning. Byt aldrig ut enskil-
da komponenter annat än kapmunstyckena. Kassera skadade
kaphuvuden för att minska risken för skador.
• Använd endast kaphuvudet för att kapa de material som
huvudet/munstyckena har designats för. Kapning av fel mate-
rial kan leda till att kaphuvudet tar skada eller allvarliga person-
skador.
• Stöd profilen och kapmunstyckena/pressverktyget under
användning. Om du inte stödjer materialet och utrustningen kan
materialet välta och trilla, utrustningen kan ta skada och allvarliga
personskador kan inträffa. Håll undan andra från arbetsområdet
vid kapning.
Om du har någon fråga om den här RIDGID
– Kontakta närmaste RIDGID-distributör.
– Besök RIDGID.com för uppgift om närmaste RIDGID-representant.
– Kontakta Ridge Tool Technical Service Department på
rtctechservices@emerson.com. Ring (800) 519-3456 om du
befinner dig i USA eller Kanada.
Beskrivning
RIDGID ® STRUTSLAYR™ kaphuvud för stålprofiler har designats för att
kapa upp till 2,5 mm (12ga) kanaler i mjukt kolstål enligt specifikatio-
nerna. Kaphuvudet för stålprofiler är ett utbytbart tillbehör till vissa
RIDGID ® 32 kN standardpressverktyg. Kapningar sker med en enda
cykel med pressverktyget. Kapningar sker vinkelrätt och gradfritt
(med rätt kapmunstycken) på under fem sekunder. Kaphuvudet för
stålprofiler har inte designats för att kapa monterade profiler på plats.
Specifikationer
Kapningskapacitet....... Upp till 12ga 1
eller 1 / " x
5
8
profiler enligt MFMA-4-standard. Kan ej använ-
das för profiler av rostfritt stål.
Vikt på huvud ............... 12 lbs. (5,4 kg) (inklusive kapmunstycken, ej
inklusive pressverktyg)
Pressverktyg
Kompatibilitet ............ RIDGID standardserie med 32 kN pressverktyg
®
(som RP340 och RP330). Kan ej användas med
pressverktygen RIDGID 320-E och CT-400.
Läs och försäkra dig om att du för­
står dessa instruktioner, pressverk­
tygets bruksanvisning och varning­
arna och instruktionerna för all
utrustning och allt material som
-produkten:
®
/ " x 1 / " (41 mm x 41 mm x 2,5 mm)
5 5
8 8
/ " (41 mm x 21 mm x 2,5 mm) stål-
13
16
