RIDGID STRUTSLAYR Anweisungen Seite 65

Pres Makinesi
Uyumluluğu ................ RIDGID Standart Seri 32kN Pres Makineleri (RP340
®
ve RP330 gibi). RIDGID 320-E ve CT-400 Pres
Makineleri ile kullanım için tasarlanmamıştır
Kesim
Karelik ............................. +/- 2° (Gergi, gergi desteğinin ötesine uzatılmalıdır)
Kesme Paftaları ......... 1 / " x /
5 13
8 16
(Cat. No. 64033)
1 / " x 1 / " (41mm x 41mm) Özel Pafta
5 5
8 8
(Cat. No. 64038)
1 / " x / " (41mm x 21mm) ve 1
5 13
8 16
x 41mm) Kombine Pafta (Cat. No. 64043)
Tam sıralama için RIDGID.com'a bakın.
Bant Ölçüm Yuvası
Yan
Plaka
Hareketli
Pafta
Koruma
Gergi
Desteği

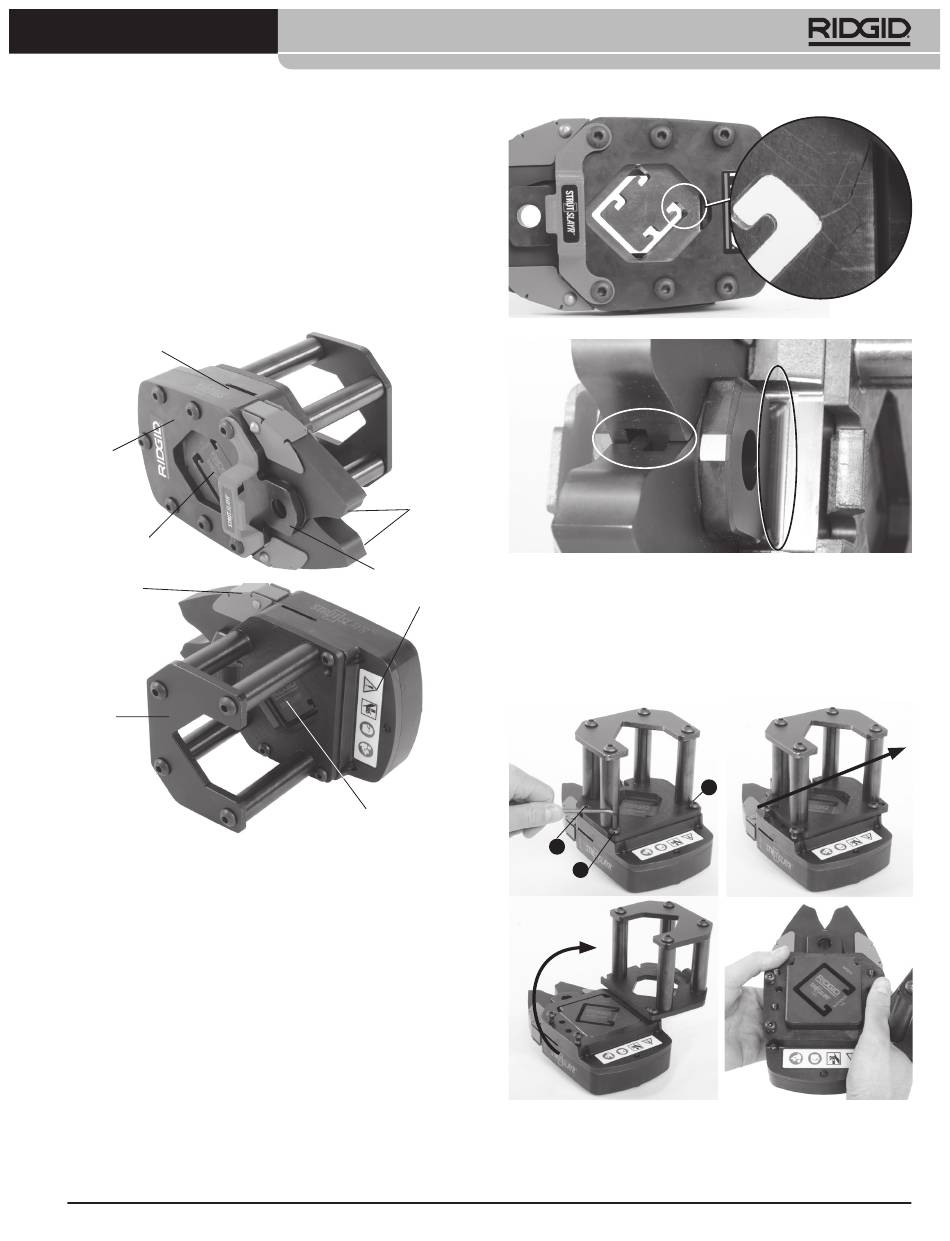

Şekil 1 – STRUTSLAYR Makas Başlığı
İnceleme/Bakım
Her kullanımdan önce, emniyetli kullanımı etkileyebilecek sorunlar için
gergi makası başlığını kontrol edin.
1. Gergi makaslama başlığını pres makinesinden çıkartın.
2. Kulp ve kumanda birimleri de dahil olmak üzere, alet ve başlık
üzerindeki yağ, gres yağı ve tozu temizleyin. Bu, muayenede ve
makinenin elinizden kaymasını önlemede yardımcı olur.
3. Başlığı şunlar için kontrol edin:
• Düzgün kurulum ve tamlık (Bkz. Şekil 1).
• Kırılmış, çatlamış, bükülmüş, kayıp, gevşek veya sıkışmış parça-
lar veya başlık ve paftalardaki diğer hasarlar.
• Paftaların çentiklenmesi veya çatlaması (Bkz. Şekil 2A).
• Montaj noktaları veya mafsal alanlarında hasar (Bkz. Şekil 2B).
• Uyarı Çıkartmasının varlığı ve okunabilirliği (Şekil 1'de göründü-
ğü üzere).
• Güvenli ve normal çalışmayı etkileyebilecek başka her türlü
durum.
Herhangi bir sorun bulunduğu takdirde düzeltilene kadar Gergi
Makaslama Başlığını kullanmayın.
STRUTSLAYR™ Gergi Makaslama Başlığı Talimatları
" (41mm x 21mm) Özel Pafta
/ " x 1 / " (41mm
5 5
8 8
Kollar
Montaj Noktası
Uyarı Etiketi
Sabit Kalıp
Şekil 2A – Pafta Çatlamasının Örneği
A
Şekil 2B – Kollarda (A) veya Montaj Noktasında (B) hasar olup olmadığı
için incelenecek alanlar
Paftaları Çıkartmak/Değiştirmek
1. Gergi makaslama başlığını pres makinesinden çıkartın.
2. / " altıgen anahtar kullanarak gergi destek vidalarını ("S") iki tur
5
32
gevşetin. (Şekil 3A). İki vidadan ayırmak için gergi desteğini kay-
dırın (Figure 3B). Paftalara erişebilmek Gergi Desteğini döndürün
(Şekil 3C). Eğer gergi paftalara sıkışmış ise, gergi desteği çıkartılmak
zorunda kalabilir.
A
S
S
C
Şekil 3 – Paftaları Değiştirmek (A, B, C, D)
3. Çıkartmak için, paftaları başlığın öbür tarafına itin (Figure 3D).
Gerekirse paftaları dışarı çıkarmak için yumuşak uçlu bir çekiç
veya bir ahşap blok kullanın. Paftalara vurmayın, alete hasar
verebilir.
B
B
S
D
65
