RIDGID STRUTSLAYR Anweisungen Seite 17

Fessura per il metro
Piastra
scorrevole
Stampo
mobile
Protezione
Supporto
della
canalina

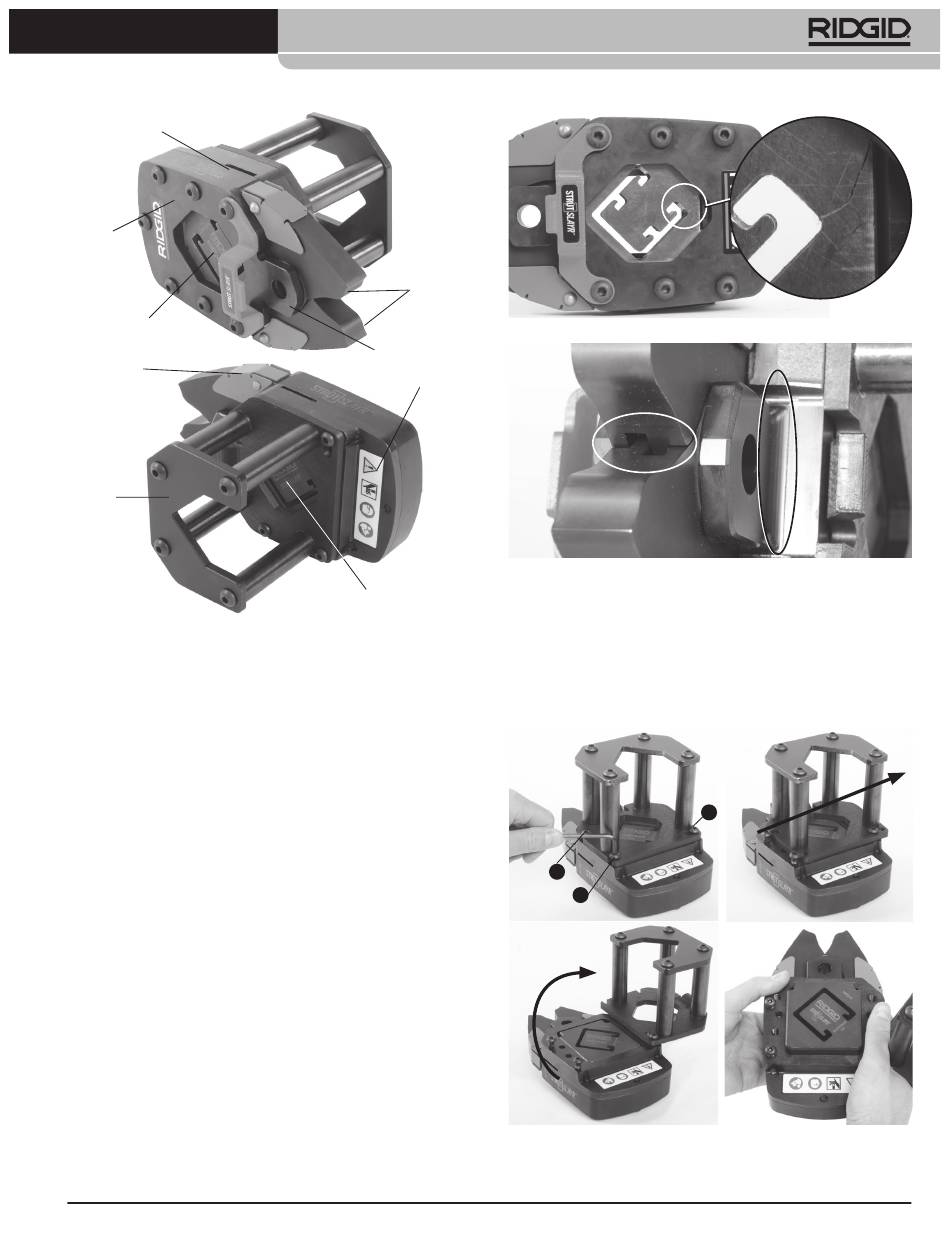

Figura 1 – Testa di taglio STRUTSLAYR
Ispezione/Manutenzione
Prima di ogni utilizzo, ispezionare la testa di taglio per canaline porta-
cavi per individuare eventuali problemi che possono compromettere
la sicurezza.
1. Rimuovere la testa di taglio per canaline portacavi dalla pressatrice.
2. Pulire tracce di olio, grasso o sporco dall'utensile e dalla testa,
comprese le impugnature e i comandi. Questo facilita l'ispezione
e aiuta ad impedire che la macchina scivoli dalle mani.
3. Ispezionare la testa per verificare:
• Montaggio corretto e completo (Vedere figura 1).
• Presenza di parti fessurate, piegate, mancanti allentate, incep-
pate o altri danni alla testa e agli stampi.
• Scheggiatura o fessurazione degli stampi (Vedere figura 2A).
• Danni alle piastrine di montaggio o nell'area di fissaggio del
braccio (Vedere figura 2B).
• Presenza e leggibilità della decalcomania di avvertenza (Vedere
Figura 1).
• Qualsiasi altra condizione tale da impedire il funzionamento
normale e sicuro.
Se si riscontrano problemi, usare la testa di taglio per canaline
portacavi solo dopo averli eliminati.
Istruzioni della testa di taglio per canaline portacavi STRUTSLAYR™
Bracci
Piastrina di
montaggio
Etichetta di
avvertenza
Stampo fisso
Figura 2A – Esempio di fessurazione dello stampo
A
Figura 2B – Aree da ispezionare per eventuale danni ai bracci (A) o alle
piastrine di montaggio (B)
Rimozione/sostituzione degli stampi
1. Rimuovere la testa di taglio per canaline portacavi dalla pressatrice.
2. Con una chiave esagonale da
della canalina ("S") di due giri. (Figura 3A). Fare scorrere il supporto
della canalina per sbloccarlo da due delle viti (Figura 3B). Ruotare il
supporto della canalina per poter accedere agli stampi (Figura 3C).
Se la canalina è bloccata negli stampi, potrebbe occorrere la rimo-
zione del supporto della canalina.
A
S
S
C
Figura 3 – Sostituzione degli stampi (A, B, C, D)
B
/ ", allentare le viti del supporto
5
32
B
S
D
