Uputstvo glave za sečenje podupirača STRUTSLAYR™
1. Uklonite čeljusti.
2. Čeljusti i ležište čeljusti čistite mekom, čistom krpom. Uklonite
svu mast i prljavštinu.
3. Nanesite tanak sloj masti opšte namene na sve strane pokretne
čeljusti. Po nahođenju nanesite mast na bregove kraka. (Slika 4)

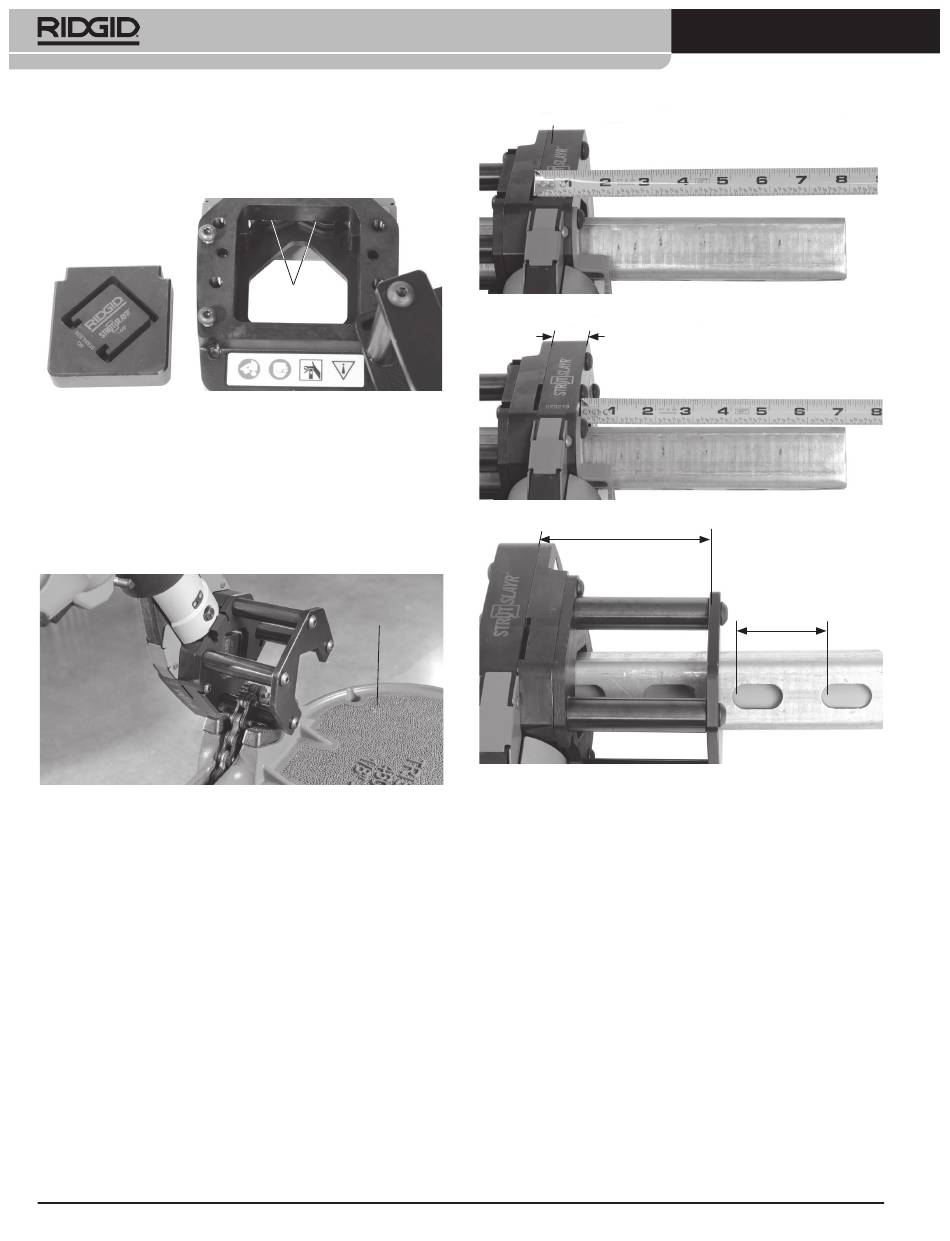

Slika 4 – Podmazivanje glave za sečenje podupirača
4. Ponovo postavite čeljusti i obrišite sav višak masti sa glave.
Podešavanje/rad
1. Glava za sečenje podupirača se može koristiti kao stoni uređaj ili
na tlu. Pored toga, glava za sečenje podupirača se može postaviti
u mnoge RIDGID lančane stege*. Pogledajte Sliku 5 za konfiguraciju
postavljanja u lančanu stegu. Bez obzira na upotrebu, vodite
računa da glava za sečenje podupirača bude učvršćena i stabilna.
* Lančane stege RIDGID BC610 i BC810 ometaju uvođenje podupirača u
glavu i ne mogu se koristiti.
Slika 5 – Glava za sečenje podupirača postavljena u lančanu stegu
2. Postavite ručnu stegu na glavu za sečenje podupirača u skladu
sa uputstvom za rukovaoca alata.
Sečenje podupirača glavom za sečenje podupirača
kao dodatkom
1. Potvrdite po specifikaciji da se podupirač može seći. Proverite
krajeve podupirača – ako su deformisani možda neće pristajati u
čeljusti.
2. Uvucite podupirač u čeljusti. Pravilno oslonite podupirač da biste
sprečili prevrtanje i padanje materijala i opreme, kako pre tako i
nakon sečenja.
3. Izmerite dužinu podupirača koju treba odseći. Postoje dva
metoda:
a. Upotrebite prorez za mernu traku (nalazi se na smicajnoj ravni)
(Slika 6A).
b. Dodajte 1" (25 mm) zbog bočne ploče – na merenje do kraja
podupirača (Slika 6B).
Prorezi u kanalu se generalno ponavljaju svakih 2" (5 cm).
Ako je tako, ploča za oslonac podupirača se može koristiti za
usklađivanje sečenja sa prorezom – Pogledajte Sliku 7.
60
Breg kraka
Lančana stega
Smicajna ravan
Slika 6A – Merenje dužine podupirača
Smicajna ravan
1" (2,5 cm)
Slika 6B – Merenje dužine podupirača
Smicajna ravan
4" (10 cm)
Slika 7 – Usklađivanje sečenja sa prorezima kanala
Za pravilan rad podupirač mora proći svoj oslonac. Ako podupirač
ne zahvati svoj oslonac, ugao sečenja bi mogao biti +/- 5° ili veći.
4. Da biste presekli podupirač, uz ruke podalje od podupirača i
materijala, pritisnite prekidač ručne prese. Rad obavljajte prema
uputstvima ručne prese. (Slika 8).
5. Razlike u rezultatima ručne prese zbog malih razlika u radu.
• Ručne prese RIDGID RP 340 i RP 330 se možda neće uvući kada
se podupirač preseče. Ako dođe do toga, pritisnite dugme za
otpuštanje pritiska na alatu (pogledajte uputstvo za rukovaoce
ručne prese). Alternativno, prekidač ručne prese se može
ponovo pritisnuti radi ponovnog radnog ciklusa kako bi se
pritisni klip ručne prese uvukao.
• Neke ručne prese će završiti pun ciklus rada i uvući bez potrebe
za ikakvom drugom radnjom.
• Ručne prese 320-E i CT-400 se NE MOGU koristiti za sečenje
podupirača.
2" (5 cm)
