A STRUTSLAYR™ merevítőcsatorna­vágófej útmutatója
1. Szerelje ki a betéteket.
2. Tisztítsa meg a betéteket és üregüket puha, tiszta textillel.
Minden zsírt és törmeléket távolítson el.
3. A mozgó betét mindegyik oldalára vigyen fel vékony réteg univer-
zális zsírt. A karok bütykeire bőven vigyen fel zsírt. (4. ábra)

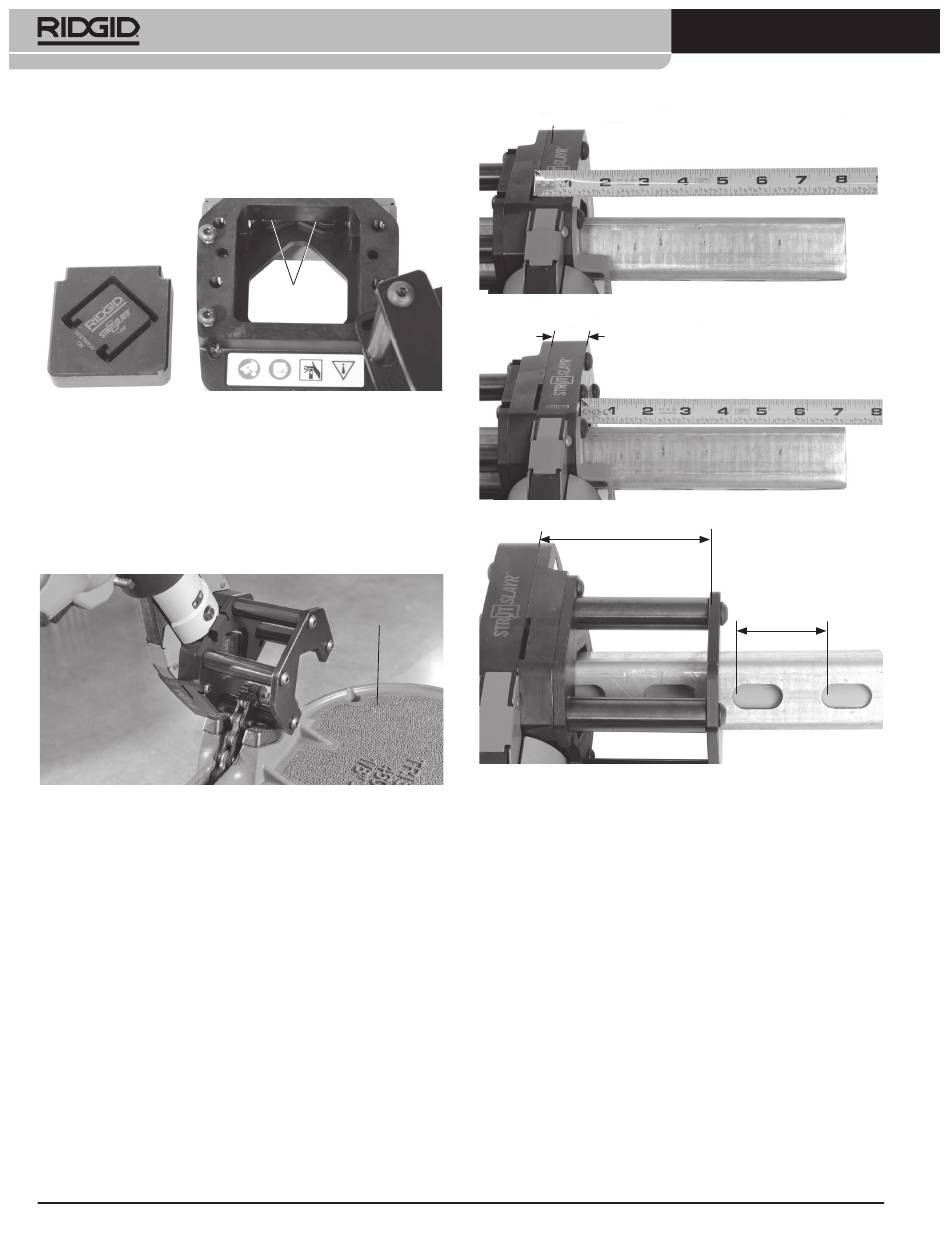

4. ábra – A merevítőcsatorna-vágófej kenése
4. Szerelje vissza a betéteket, és törölje le a felesleges zsírt a fejről.
Beállítás/működtetés
1. A merevítőcsatorna-vágófej munkapadon és a talajon támasz-
kodva is használható. A merevítőcsatorna-vágófej emellett szá-
mos RIDGID csősatuba* is beszerelhető. Lásd 5. ábra a láncsatuba
való beszerelésről. A merevítőcsatorna-vágófejnek bármilyen
használat esetén biztonságosnak, stabilnak kell lennie.
* A RIDGID BC610 és BC810 láncsatuk akadályoznák a merevítőcsatorna
bevezetését a fejbe, ezért nem használhatók.
5. ábra – Merevítőcsatorna-vágófej a csősatuba szerelve
2. Szerelje fel a présszerszámot a merevítőcsatorna-vágófejre a
présszerszám használati utasítása szerint.
Merevítőcsatorna vágása a merevítőcsatorna­
vágófej szerelékkel
1. Ügyeljen rá, hogy a merevítőcsatorna vágása a műszaki adatoknak
megfelelően történjen. Ellenőrizze a merevítőcsatorna végeit - ha
ezek deformálódtak, akkor lehet, hogy nem férnek be a betétekbe.
2. Vezesse át a merevítőcsatornát a betéteken. Előírásszerűen
támassza meg a merevítőcsatornát, megelőzve az anyag és a
felszerelés felborulását és leesését, vágás előtt és után is.
3. Mérje le a vágandó merevítőcsatorna-hosszat. Kétféle módszer
létezik:
a. A mérőszalagnyílás használatával (a vágás síkjában helyezke-
dik el) (6A ábra).
b. Adjon hozzá 1"-t (25 mm) az oldallemez – merevítőcsatorna
vége közötti mérethez (6B ábra).
A hosszfuratok általában 2"-enként (5 cm) ismétlődnek. Ha így
van, akkor a merevítőcsatorna tartólemeze segítségével a vágá-
sokat a hosszfurathoz lehet igazítani – lásd 7. ábra.
48
Kar bütyke
Láncsatu
Nyírási sík
6A ábra – Merevítőcsatorna hosszának mérése
Nyírási sík
1" (2,5 cm)
6B ábra – Merevítőcsatorna hosszának mérése
Nyírási sík
4" (10 cm)
7. ábra – Vágási sík illesztése a csatorna hosszfurataihoz
A megfelelő működés előfeltétele, hogy a merevítőcsatorna
túlnyúljon a merevítőcsatorna-támaszon. Ha a merevítőcsator-
na nem fekszik fel a merevítőcsatorna-támaszra, akkor a vágott
felület szöge +/- 5° vagy annál nagyobb is lehet.
4. A merevítőcsatorna elvágásához nyomja le a présszerszám
kapcsolóját, kezét távol tartva a merevítőcsatorna-vágófejtől és
az anyagtól. A műveletet a présszerszám útmutatójának megfe-
lelően hajtsa végre. (8. ábra).
5. Az eltérő présszerszámok működtetése szintén kissé eltérő lehet.
• A RIDGID RP 340 és RP 330 présszerszámok nem feltétlenül
húzódnak vissza a merevítőcsatorna elvágása után. Ha ez
így van, nyomja le a szerszám nyomáskioldó gombját (lásd
a présszerszám kezelési útmutatóját). Ehelyett a présszerszám
kapcsolója is lenyomható újból, mivel ez is visszahúzza a
présszerszám dugattyúját.
• Egyes présszerszámok végrehajtják a teljes ciklust, majd külön
teendő nélkül visszahúzódnak.
• A 320-E és CT-400 présszerszámok NEM használhatók a mere-
vítőcsatorna-vágófejjel.
2" (5 cm)
