1. Odstranite rezalne nastavke.
2. Očistite rezalne nastavke in odprtino za rezalne nastavke z
mehko, čisto krpo. Odstranite vso mast in umazanijo.
3. Nanesite tanko plast večnamenske masti na vse strani premičnih
rezalnih nastavkov. Nanesite obilno masti na odmične gredi rok.
(Slika 4)

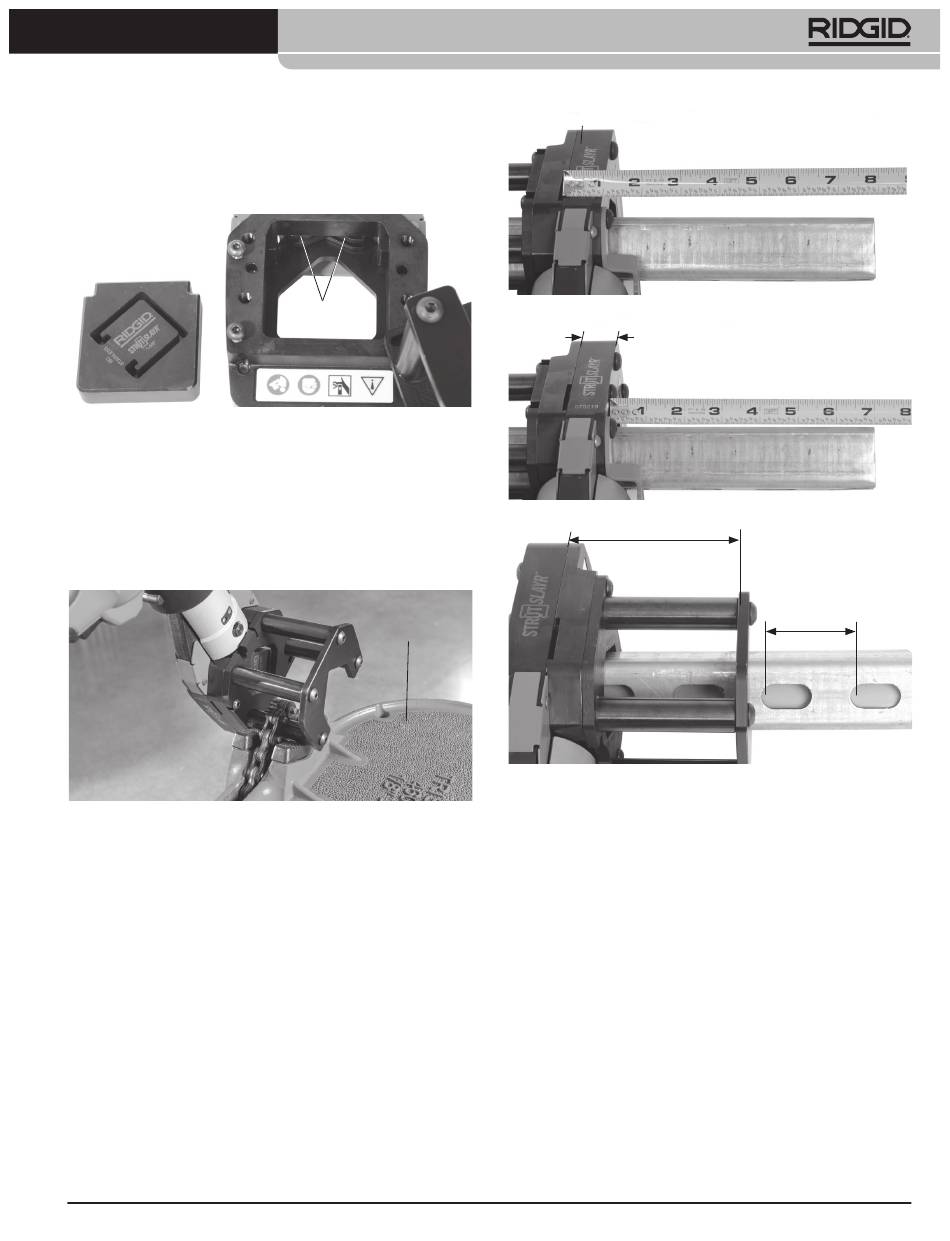

Slika 4 - Mazanje opore strižne glave
4. Ponovno namestite rezalne nastavke in z glave obrišite odvečno mast.
Priprava/uporaba
1. Strižno glavo lahko uporabljate kot enoto na mizi ali na tleh.
Poleg tega lahko strižno glavo vstavite v mnoge verižne primeže
RIDGID*. Glejte sliko 5 za konfiguracijo montaže v verižni primež.
Ne glede na uporabo se prepričajte, da je strižna glava varna in
stabilna.
* Verižna primeža RIDGID BC610 in BC810 ovirata dovajanje kanala v glavo
in ju ni možno uporabiti.
Slika 5 - Strižna glava v verižnem primežu
2. Namestite stiskalno orodje na strižno glavo v skladu z navodili za
uporabo stiskalnega orodja.
Rezanje kanala z nastavkom strižne glave
1. Potrdite, da lahko kanal režete v skladu s specifikacijami. Preglejte
konce kanala - če so deformirani, se morda ne prilegajo v rezalne
nastavke.
2. Vstavite kanal skozi rezalne nastavke. Pravilno podprite kanal, da
preprečite prevrnitev in padanje materiala in opreme pred in po
rezanju.
3. Izmerite dolžino, na kateri boste rezali. Na voljo sta dve metodi:
a. Uporabite režo merilnega traku (na strani za rezanje) (slika 6A).
b. Dodajte 1" (25 mm) pri stranski plošči - mera konca kanala
(slika 6B).
Reže na kanalu se običajno pojavljajo na vsakih 5 cm (2"). Če je
tako, lahko oporno ploščo uporabite za poravnavo rezov na režo
- glejte sliko 7.
Navodila STRUTSLAYR™ strižna glava za kanale
Odmična
gred rok
Verižni primež
Strižna plošča
Slika 6A - Merjenje dolžine kanala
Strižna plošča
1" (2,5 cm)
Slika 6B - Merjenje dolžine kanala
Strižna plošča
4" (10 cm)
Slika 7 - Poravnava reza z režami na kanalu
Za pravilno delovanje mora kanal segati preko opore. Če se kanal
ne zatakne v oporo kanala, je lahko kot reza +/- 5° ali več.
4. Za izvedbo reza odmaknite roke od glave kanala in materiala in
pritisnite stikalo na stiskalnem orodju. Uporabljajte v skladu z
navodili stiskalnega orodja. (Slika 8).
5. Različna stiskalna orodja imajo nekoliko različno uporabo.
• Stiskalni orodji RIDGID RP 340 in RP 330 se po rezanju kanala
morda ne odmaknejo. V tem primeru pritisnite gumb za
sproščanje tlaka orodja (glejte navodila za uporabo stiskalnega
orodja). Alternativno lahko opravite dodatni delovni cikel
orodja, da se krak orodja znova zloži.
• Nekatera stiskalna orodja zaključijo celoten cikel in se zložijo
brez dodatnega ukrepanja.
• Stiskalnih orodij 320-E in CT-400 NI možno uporabiti s strižno
glavo.
2" (5 cm)
