iC2-Micro-Frequenzumrichter
Anwendungshandbuch
Tabelle 4: Standardmodi und geeignete Anwendungen
Anwendungsaus-
Geeignete Anwendung
wahlmodus
Drehzahlregelungs-
Der Standardmodus in der Funktion Anwendungsauswahl des iC2-Micro-Frequenzumrichters. Dieser
modus
Modus wird in typischen Drehzahlregelungsanwendungen für den Betrieb mit konstanter Drehzahl ver-
wendet. Der Frequenzumrichter wird über einen Analogeingang als Sollwertsignal geregelt.
Prozessregelungsmo-
Dieser Modus eignet sich für Anwendungen, die eine Überwachung und Anpassung von Temperatur,
dus
Druck, Drehzahl usw. verlangen, deren Werte über Istwertmeldungen von Sensoren auf dem ge-
wünschten Niveau gehalten werden müssen.
Mehrfachdrehzahlre-
Dieser Modus eignet sich für Anwendungen mit vier unterschiedlichen Drehzahlen, die über zwei Digi-
gelungsmodus
taleingänge gesteuert werden. Durch die Verwendung eines weiteren Digitaleingangs sind 8 verschie-
dene Drehzahlen realisierbar.
3-Leiter-Regelungs-
Dieser Modus eignet sich für typische Drehzahlregelungsanwendungen, bei denen der Start-/Stopp-Be-
modus
trieb mit zwei Drucktastern gesteuert wird.
Drehmomentrege-
Geeignet für Drehmomentregelungsanwendungen, bei denen der Motor über ein Drehmoment gere-
lungsmodus
gelt werden muss.
5.5.1 Konfiguration des Drehzahlregelungsmodus
Dieser Abschnitt beschreibt die Grundkonfiguration für den Drehzahlregelungsmodus.
•
Der Drehzahlregelungsmodus ist die Standardanwendungsart für den iC2-Micro-Frequenzumrichter.
•
Mithilfe der Paremeterwerkseinstellungen und der Steueranschlüsse kann der Anwender den E/A-gesteuerten Frequenzum-
richter schnell mit einer Regelung ohne Rückführung in Betrieb setzen.
•
Diese Anwendungsart wird häufig für Pumpen, Lüfter, Extruder, Fördereinrichtungen usw. eingesetzt.

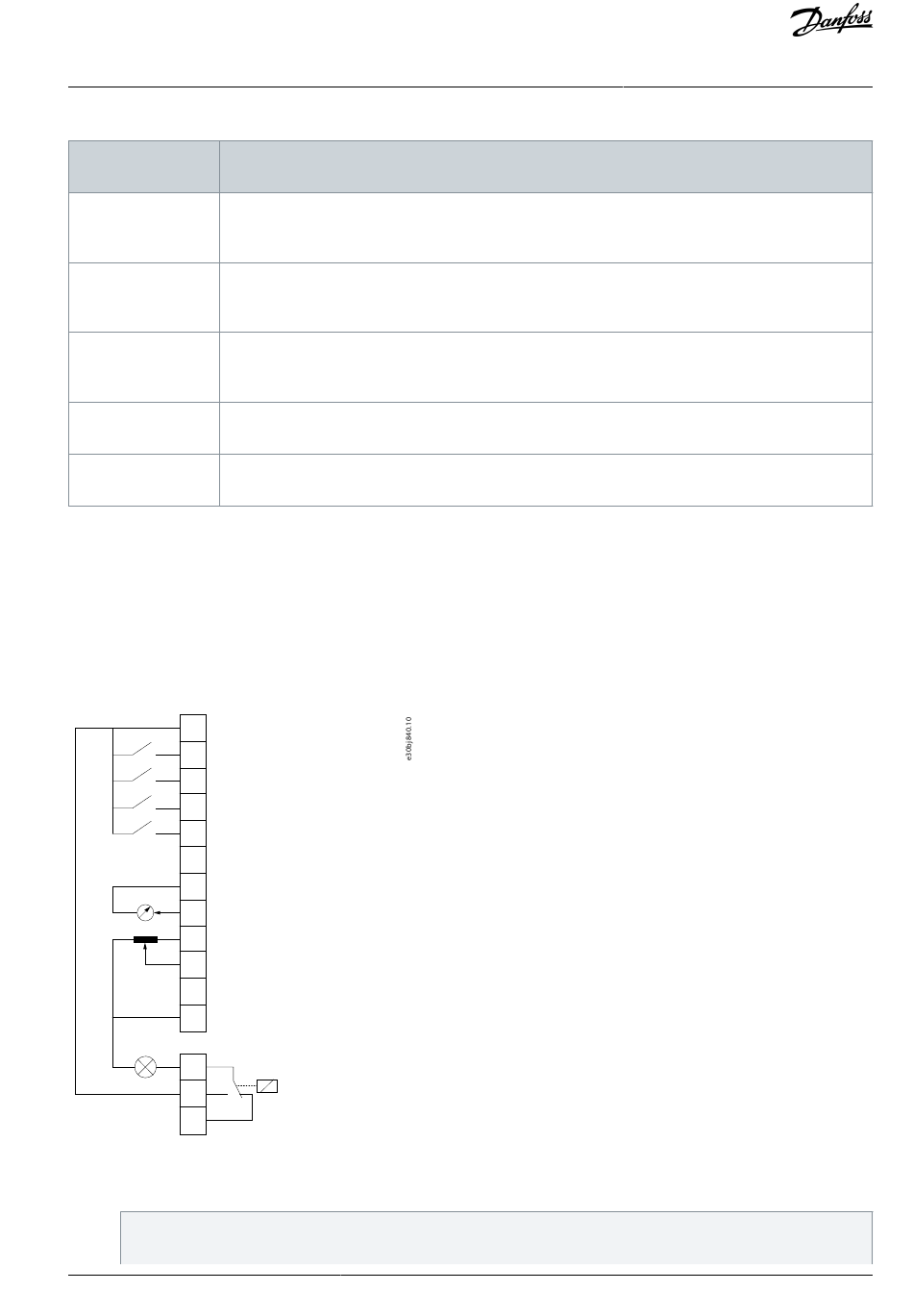

Abbildung 24: Standardanschlüsse
12
24 V
13
DI1
14
DI2
15
DIO
17
DI3
18
DI4
20
GND
31
AO1
1 k Ohm
32
10 V
33
AI1
34
AI2
35
GND
1
2
3
RELAIS
Vorgehensweise
1.
Stellen Sie P5.4.1 Anwendungsauswahl auf [20] Drehzahlregelungsmodus ein.
Wenn Drehzahlregelungsmodus ausgewählt ist, werden die folgenden Parameter automatisch auf die in der Tabelle dar-
gestellten Werte eingestellt.
Danfoss A/S © 2022.06
Start (1)/Stopp (0)
Rückwärts (1)/Vorwärts (0)
Reset
Festdrehzahl JOG
Ausgangsfrequenz
Drehzahlsollwert 1
Fehler
Konfigurations- und
Einrichtungsbeispiele
AB413939445838de-000101 / 130R1254 | 35
