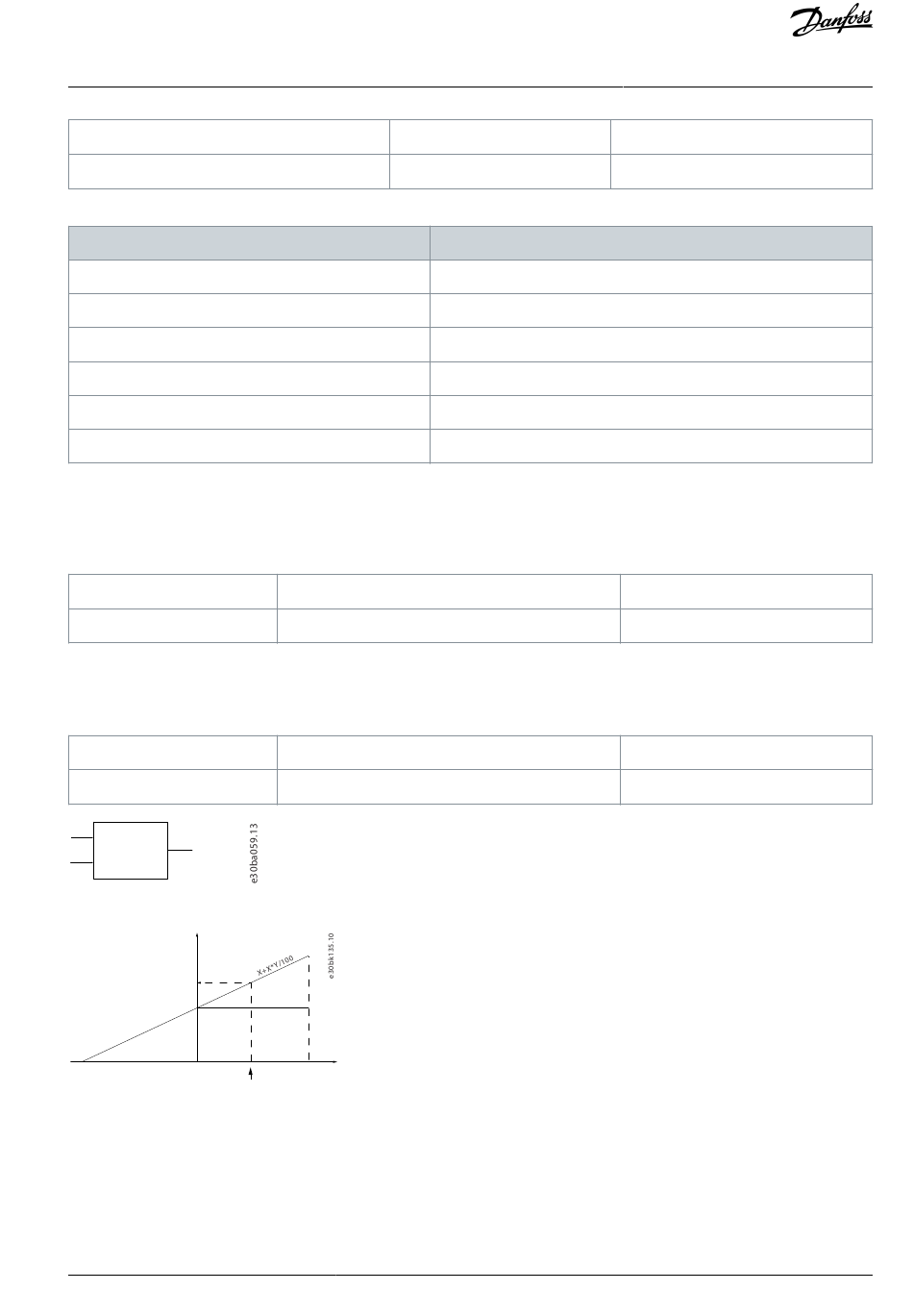

iC2-Micro-Frequenzumrichter
Anwendungshandbuch
Werkseinstellung: 11 [Bus-Sollwert]
Einheit: -
Für den Parameter gibt es folgende Auswahlmöglichkeiten:
Auswahlnummer
0
1
2
8
11
21
P 5.5.3.10 Festsollwert
Beschreibung: Verwenden Sie diesen Parameter, ein Array [8], um Festsollwerte zu definieren. Geben Sie bis zu acht unterschiedli-
che Festsollwerte ein. Verwenden Sie zur Aktivierung eines Festsollwerts einen Digitaleingang und wählen Sie aus [16] Festsollwert-
Bit 0, [17] Festsollwert-Bit 1 oder [18] Festsollwert-Bit 2 in dem entsprechenden Parameter in Parametergruppe P 9.4.1 Digitaleingang
aus.
Werkseinstellung: 0,00
Einheit: %
P 5.5.3.11 Relativer Festsollwert
Beschreibung: Dieser Parameter, ein Array [8], definiert einen Festsollwert, der zu dem in P 5.5.3.12 Relativ. Skalierungssollw. Re-
ssource definierten variablen Wert hinzuzufügen ist. Ihre Summe wird mit dem tatsächlichen Sollwert multipliziert. Dieses Produkt
wird anschließend zum eigentlichen Sollwert addiert, um den resultierenden eigentlichen Sollwert anzugeben.
Werkseinstellung: 0,00
Einheit: %
Y
Resulting
Relative Z
actual
X
Z=X+X*Y/100
reference
Abbildung 62: Relativer Festsollwert
Z
-100 0
P 5.5.3.11 Relativer
Festsollwert
Abbildung 63: Aktueller Sollwert
P 5.5.3.12 Relativ. Skalierungssollw. Ressource
Beschreibung: Dieser Parameter wird zur Definition eines Festsollwerts verwendet, der zu dem in P 5.5.3.11 Relativer Festsollwert
definierten Festwert hinzuzufügen ist. Ihre Summe wird mit dem tatsächlichen Sollwert multipliziert. Dieses Produkt wird ans-
chließend zum eigentlichen Sollwert addiert, um den resultierenden eigentlichen Sollwert anzugeben.
Danfoss A/S © 2022.06
Parametertyp: Auswahl
Datentyp: enum
Auswahlbezeichnung
Ohne Funktion
Analogeingang 33
Analogeingang 34
Pulseingang 18
Bus-Sollwert
Potenziometer
Parametertyp: Bereich (-100,00–100,00)
Datentyp: int16
Parametertyp: Bereich (-100,00–100,00)
Datentyp: int16
X
Y
100 %
Parameterbeschreibungen
Parameternummer: 317
Zugriffstyp Lesen/Schreiben
Parameternummer: 310
Zugriffstyp Lesen/Schreiben
Parameternummer: 314
Zugriffstyp Lesen/Schreiben
AB413939445838de-000101 / 130R1254 | 119
