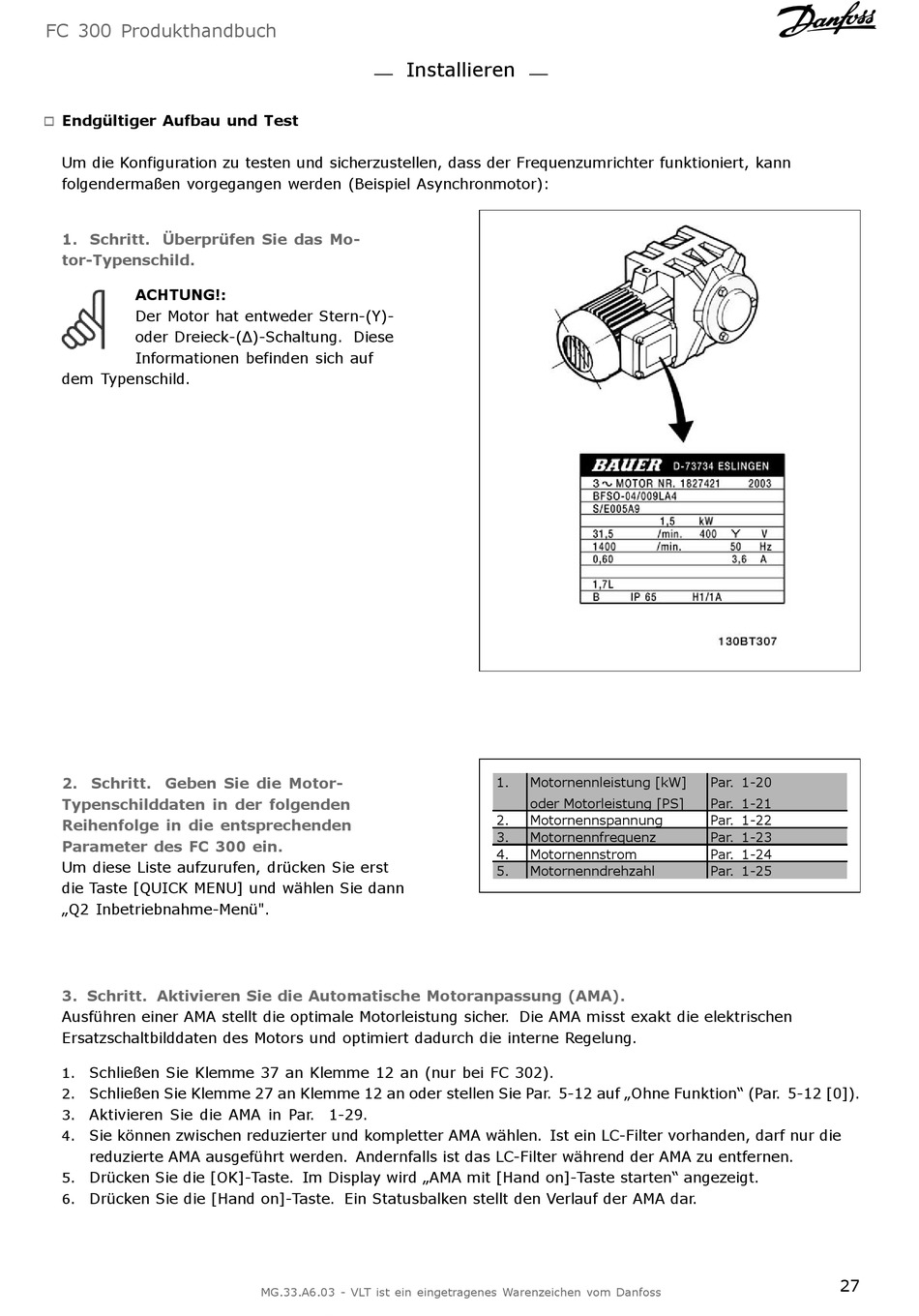

Endgültiger Aufbau und Test
"
Um die Konfiguration zu testen und sicherzustellen, dass der Frequenzumrichter funktioniert, kann
folgendermaßen vorgegangen werden (Beispiel Asynchronmotor):
1. Schritt. Überprüfen Sie das Mo-
tor-Typenschild.
ACHTUNG!:
Der Motor hat entweder Stern-(Y)-
oder Dreieck-(∆)-Schaltung. Diese
Informationen befinden sich auf
dem Typenschild.
2. Schritt. Geben Sie die Motor-
Typenschilddaten in der folgenden
Reihenfolge in die entsprechenden
Parameter des FC 300 ein.
Um diese Liste aufzurufen, drücken Sie erst
die Taste [QUICK MENU] und wählen Sie dann
„Q2 Inbetriebnahme-Menü".
3. Schritt. Aktivieren Sie die Automatische Motoranpassung (AMA).
Ausführen einer AMA stellt die optimale Motorleistung sicher. Die AMA misst exakt die elektrischen
Ersatzschaltbilddaten des Motors und optimiert dadurch die interne Regelung.
Schließen Sie Klemme 37 an Klemme 12 an (nur bei FC 302).
1.
Schließen Sie Klemme 27 an Klemme 12 an oder stellen Sie Par. 5-12 auf „Ohne Funktion" (Par. 5-12 [0]).
2.
Aktivieren Sie die AMA in Par. 1-29.
3.
Sie können zwischen reduzierter und kompletter AMA wählen. Ist ein LC-Filter vorhanden, darf nur die
4.
reduzierte AMA ausgeführt werden. Andernfalls ist das LC-Filter während der AMA zu entfernen.
Drücken Sie die [OK]-Taste. Im Display wird „AMA mit [Hand on]-Taste starten" angezeigt.
5.
Drücken Sie die [Hand on]-Taste. Ein Statusbalken stellt den Verlauf der AMA dar.
6.
Installieren
MG.33.A6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
1. Motornennleistung [kW]
oder Motorleistung [PS]
2. Motornennspannung
3. Motornennfrequenz
4. Motornennstrom
5. Motornenndrehzahl
Par. 1-20
Par. 1-21
Par. 1-22
Par. 1-23
Par. 1-24
Par. 1-25
