5.5.5 Konfigurieren des Drehmomentregelungsmodus

In der Betriebsart Drehmomentregelung verlangen die vorkonfigurierten Parametereinstellungen, dass der Motor über das Dreh-
moment geregelt wird. Das Motordrehmoment folgt einem Drehmomentsollwert, der dem Frequenzumrichter von einem Ana-
logeingang vorgegeben wird. Analogeingang 1 wird als Drehmomentsollwert verwendet, während Analogeingang 2 als Quelle der
maximalen Drehzahlgrenze für die Drehmomentregelung eingesetzt wird.
Bitte Folgendes beachten:
• Der Drehmomentregelungsmodus wird nur bei der VVC+-Steuerung unterstützt und auch nur dann, wenn [0] Asynchronmotor,
IM in P 4.2.1.1 Motortyp zur Steuerung ausgewählt wurde.
• Der Drehmomentsollwert für P 5.5.3.3 Max. Sollwert wird automatisch auf der Grundlage der vom Benutzer gemäß Motortypens-
child eingegebenen Motordaten berechnet.
•
P 9.5.2.6 T33 Max. Soll-/Ist- Wert Dieser Wert muss vom Bediener entsprechend den Anforderungen der Anwendung eingestellt
werden. Typischerweise ist der Wert unter P 9.5.2.6 T33 Max. Soll-/Ist- Wert gleich dem Wert unter P 5.5.3.3 Max. Sollwert.
•
Wenn der Betrieb keine Drehzahlgrenze unter Drehmomentregelung verlangt, stellen Sie P 5.10.3 Drehzahlgrenze Modus Dreh-
momentreg. auf [0] Ohne Funktion ein.
12
13
14
15
17
18
20
31
1 k Ohm
32
33
34
35
1
2
3

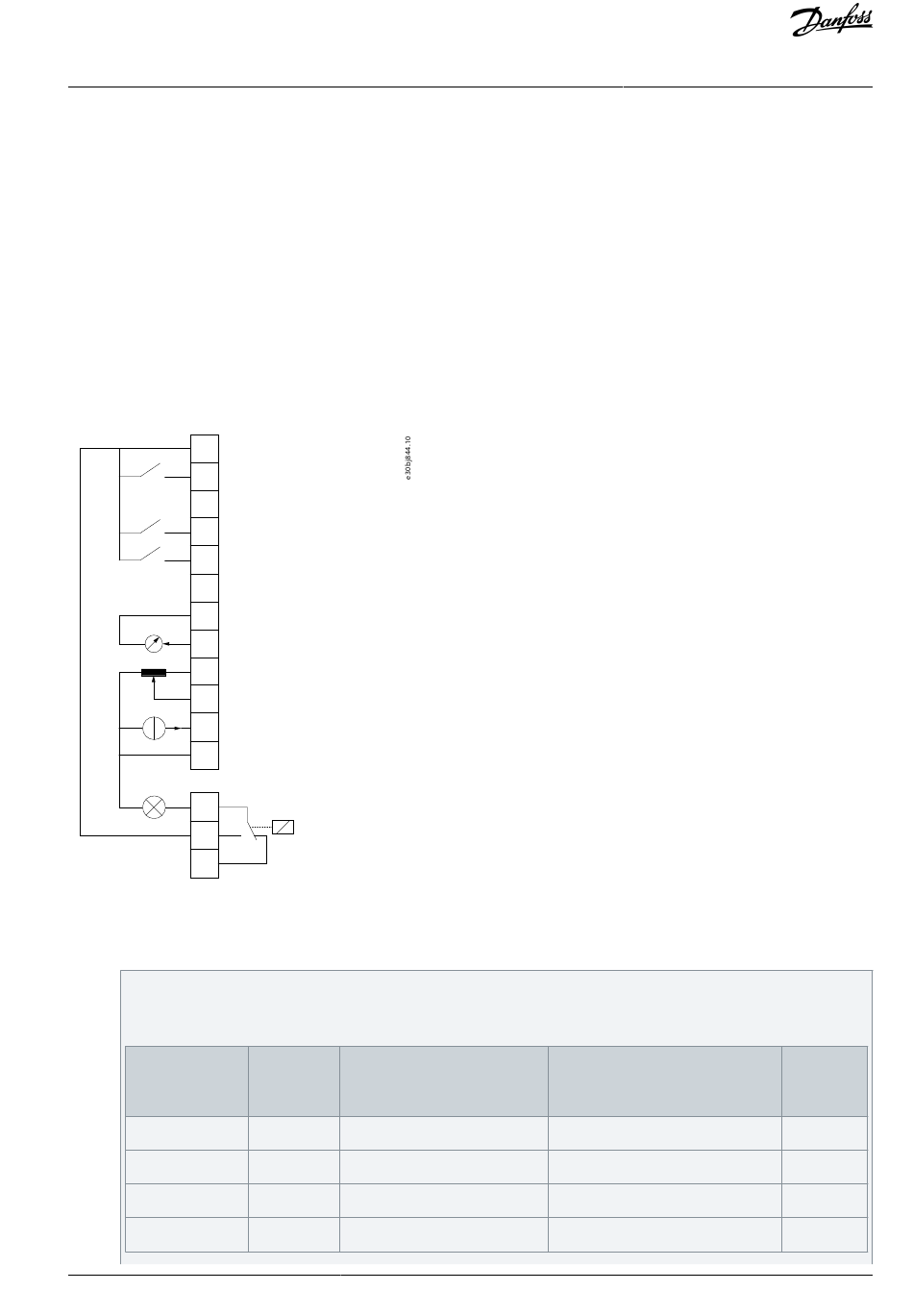

Abbildung 29: Standardanschlüsse
Vorgehensweise
1.
Stellen Sie P 5.4.1 Anwendungsauswahl auf [24] Drehmomentregelungsmodus ein.
Wenn der Drehmomentregelungsmodus ausgewählt ist, werden die folgenden Parameter automatisch auf die in der Ta-
belle angegebenen Werte eingestellt.
Tabelle 10: Werkseinstellungen
Kategorie
Betriebsmodus
DI 1–T13
DI 2–T14
DI/O–T15
Danfoss A/S © 2022.06
24 V
Start (1)/Stopp (0)
DI1
DI2
DIO Reset
Festdrehzahl JOG
DI3
(Drehzahlmodus)
DI4
GND
Ausgangsfrequenz
AO1
10 V
AI1 Drehmomentsollwert 1
AI2 Drehzahlbegrenzung
GND
Fehler
Parameter- Parametername
index
5.4.2 Betriebsmodus
9.4.1.2 T13 Digitaleingang
9.4.1.3
T14 Digitaleingang
9.4.1.4
T15 Digitaleingang
Einrichtungsbeispiele
Werkseinstellung
[4] Drehmom. o. Rück
[8] Start
[0] Ohne Funktion
[1] Reset
AB413939445838de-000101 / 130R1254 | 43
