iC2-Micro-Frequenzumrichter
Anwendungshandbuch
Bei kontinuierlichem Generatordrehmoment ist die Wahrscheinlichkeit höher, dass ein hoher Motorstrom verursacht wird, der zu
einer Motorüberhitzung führt. In diesem Zustand kann P 4.4.2.2 AC-Bremse, Max. Strom zum Schutz des Motors vor Überhitzung
verwendet werden.
7.5.3.3 U/f-Kurve (Menüindex 4.4.3)
P 4.4.3.1 Spannungspunkt
Beschreibung: Mit diesem Parameter können Sie die Spannung an den einzelnen Frequenzpunkten einstellen, um eine zum Motor
passende U/f-Kennlinie zu erhalten. Die zugehörigen Frequenzpunkte definieren Sie in P 4.4.3.2 Frequenzpunkt.
Werkseinstellung: Größenabhängig
Einheit: V
P 4.4.3.2 Frequenzpunkt
Beschreibung: Mit diesem Parameter können Sie die Frequenz der gewählten U/f-Kennlinie einstellen. Die zu jedem Punkt gehör-
ende Spannung definieren Sie in P 4.4.3.1 Spannungspunkt.
Werkseinstellung: Größenabhängig
Einheit: Hz
Erstellen Sie eine U/f-Kennlinie anhand von sechs definierbaren Spannungen und Frequenzen. Siehe nachfolgende Abbildung.
Spannungspunkt
P 4.4.3.1 [x]
P 4.4.3.1 [5]
P 4.4.3.1 [4]
P 4.4.3.1 [3]
P 4.4.3.1 [2]
P 4.4.3.1 [1]
P 4.4.3.1 [0]
P 4.4.3.2 P 4.4.3.2 P 4.4.3.2 P 4.4.3.2
[0] [1] [2]

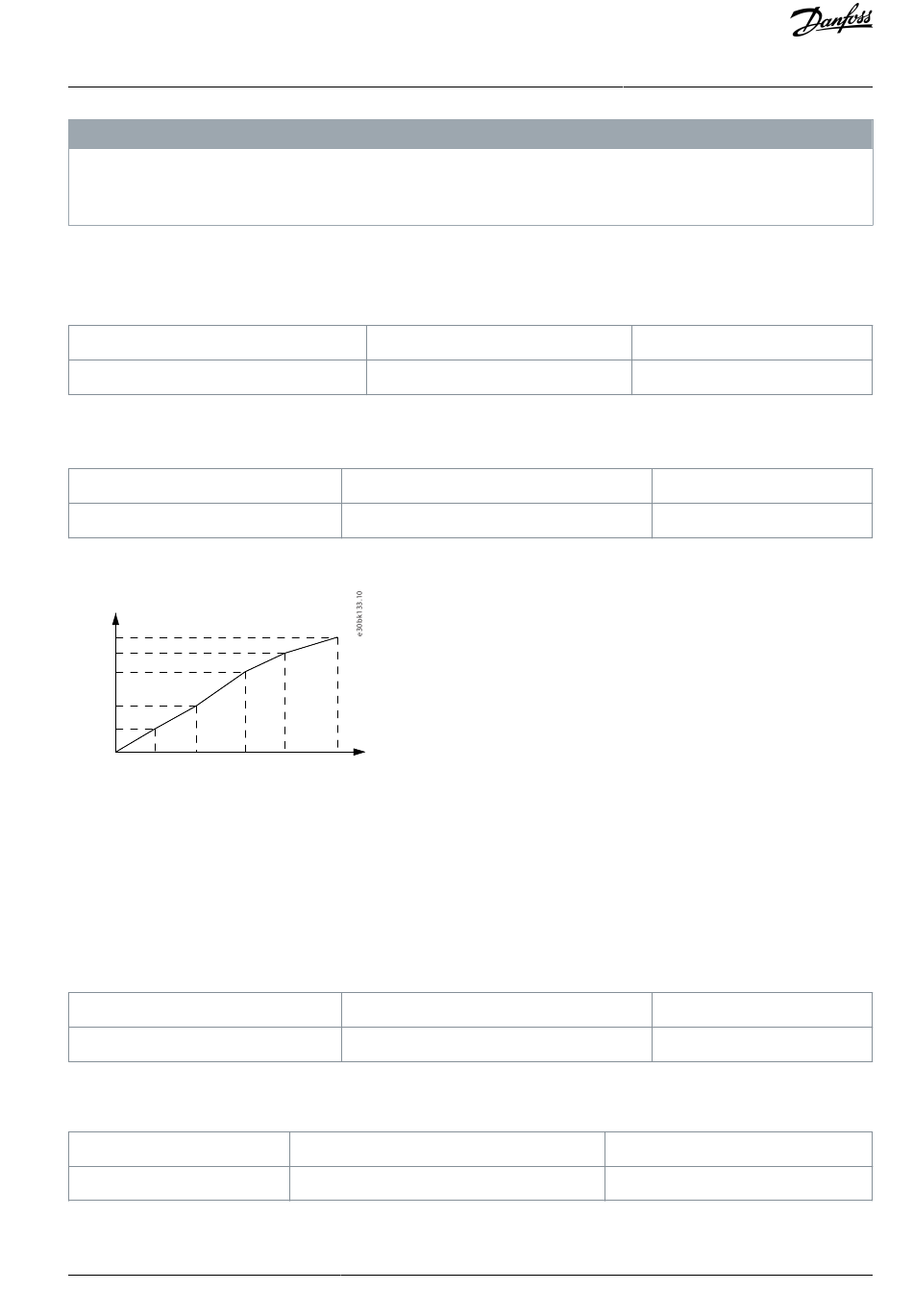

Abbildung 57: Beispiel für eine U/f-Kennlinie
7.5.3.4 Abhängige Einstellung (Menüindex 4.4.4)
P 4.4.4.1 Schlupfausgleich- Verstärkung
Beschreibung: Geben Sie den Prozentwert für den Schlupfausgleich ein, um eine Kompensation für Toleranzen im Wert von n
vorzunehmen. Der Schlupfausgleich wird automatisch berechnet, d. h. basierend auf der Motornenndrehzahl n
gelverfahren auf [1] Drehzahl mit Rückführung oder [2] Drehmoment mit Rückführung oder [4] Drehmoment ohne Rückführung einges-
tellt ist oder wenn das P 5.4.3 Motorsteuerprinzip auf [0] U/f gestellt ist bzw. wenn P 4.2.1.1 Motortyp auf [1] PM, Vollpol-SPM oder [3]
PM, Vollpol-IPM eingestellt ist, ist diese Funktion nicht aktiv.
Werkseinstellung: Größenabhängig
Einheit: %
P 4.4.4.2 Schlupfausgleich- Zeitkonstante
Beschreibung: Geben Sie die Zeitkonstante des Schlupfausgleichs ein. Ein hoher Wert führt zu einer langsamen, ein niedriger Wert
zu einer schnellen Reaktion. Verwenden Sie bei Niederfrequenz-Resonanzproblemen die längere Zeiteinstellung.
Werkseinstellung: 0,10
Einheit: s
Danfoss A/S © 2022.06
H I N W E I S
Parametertyp: Bereich (0–1000)
Datentyp: uint16
Parametertyp: Bereich (größenabhängig)
Datentyp: uint16
P 4.4.3.2 P 4.4.3.2
[3] [4] [5]
Frequenzpunkt
P 4.4.3.2 [x]
Parametertyp: Bereich (größenabhängig)
Datentyp: int16
Parametertyp: Bereich (0,05–5,00)
Datentyp: uint16
Parameterbeschreibungen
Parameternummer: 155
Zugriffstyp Lesen/Schreiben
Parameternummer: 156
Zugriffstyp Lesen/Schreiben
. Wenn P 5.4.2 Re-
M,N
Parameternummer: 162
Zugriffstyp Lesen/Schreiben
Parameternummer: 163
Zugriffstyp Lesen/Schreiben
AB413939445838de-000101 / 130R1254 | 97
