14.3 Schweißfunkenschutz
14.4

Anschlusstechnik

Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung.
1)
8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
Funktion und Anwendung
Mithilfe des Schweißfunkenschutzes kann die Frontscheibe des Sicherheits-Lichtvor‐
hangs zusätzlich geschützt werden.
Der Schweißfunkenschutz reduziert die Reichweite des Systems um 15 %.
Tabelle 20: Bestelldaten Schweißfunkenschutz
Artikel
Schweißfunkenschutz
Montage
1

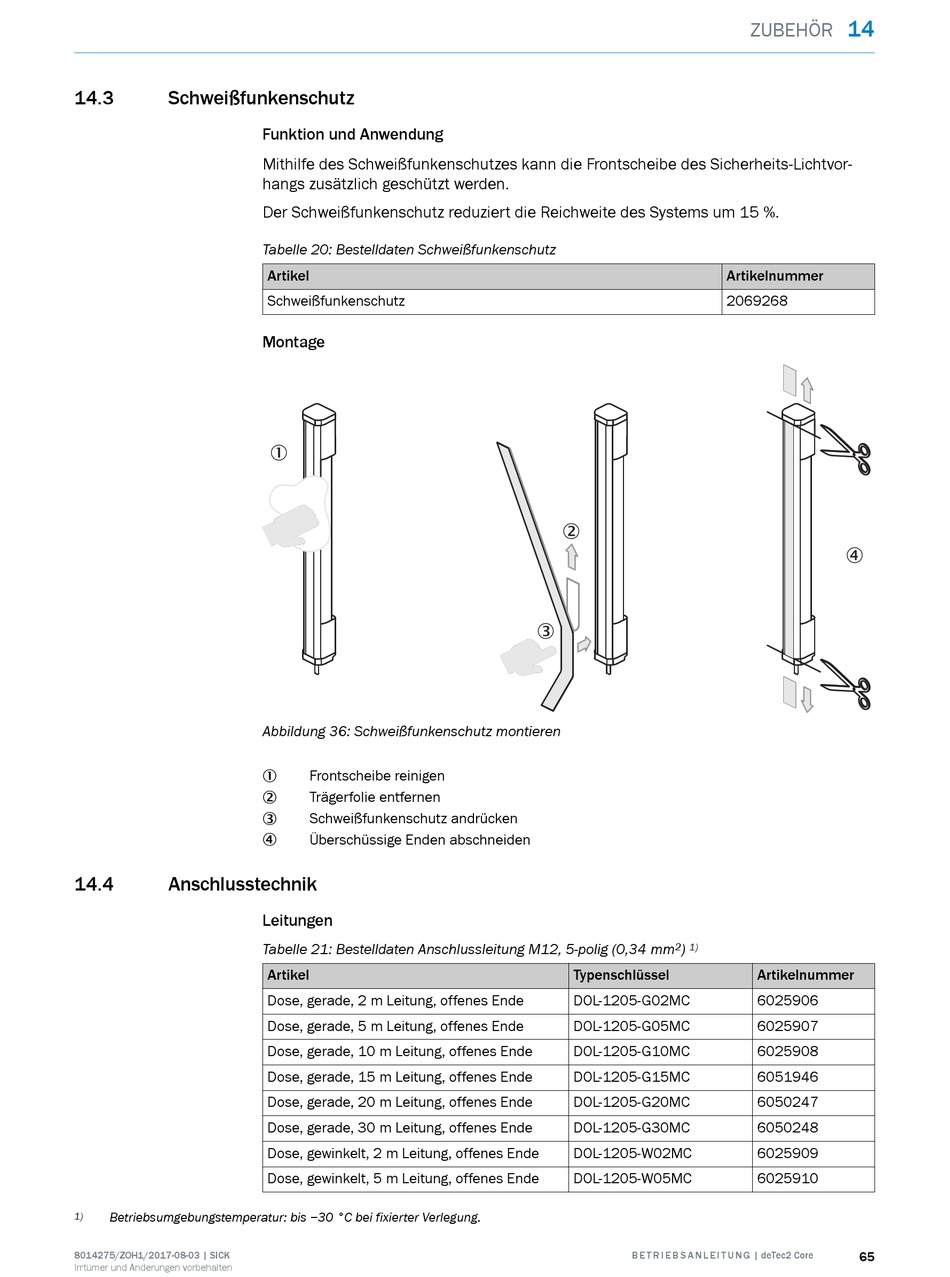

Abbildung 36: Schweißfunkenschutz montieren
Frontscheibe reinigen
1
Trägerfolie entfernen
2
Schweißfunkenschutz andrücken
3
Überschüssige Enden abschneiden
4
Leitungen
Tabelle 21: Bestelldaten Anschlussleitung M12, 5-polig (0,34 mm
Artikel
Dose, gerade, 2 m Leitung, offenes Ende
Dose, gerade, 5 m Leitung, offenes Ende
Dose, gerade, 10 m Leitung, offenes Ende
Dose, gerade, 15 m Leitung, offenes Ende
Dose, gerade, 20 m Leitung, offenes Ende
Dose, gerade, 30 m Leitung, offenes Ende
Dose, gewinkelt, 2 m Leitung, offenes Ende
Dose, gewinkelt, 5 m Leitung, offenes Ende
2
3
2 ) 1)
Typenschlüssel
DOL-1205-G02MC
DOL-1205-G05MC
DOL-1205-G10MC
DOL-1205-G15MC
DOL-1205-G20MC
DOL-1205-G30MC
DOL-1205-W02MC
DOL-1205-W05MC
B E T R I E B S A N L E I T U N G | deTec2 Core
14
ZUBEHÖR
Artikelnummer
2069268
4
Artikelnummer
6025906
6025907
6025908
6051946
6050247
6050248
6025909
6025910
