• Modbus
– Ligue na parte de trás do controlador. Unidade modular: ligue o
Modbus à porta da unidade MASTER.
– Contacto na placa API: - H1 para + H2

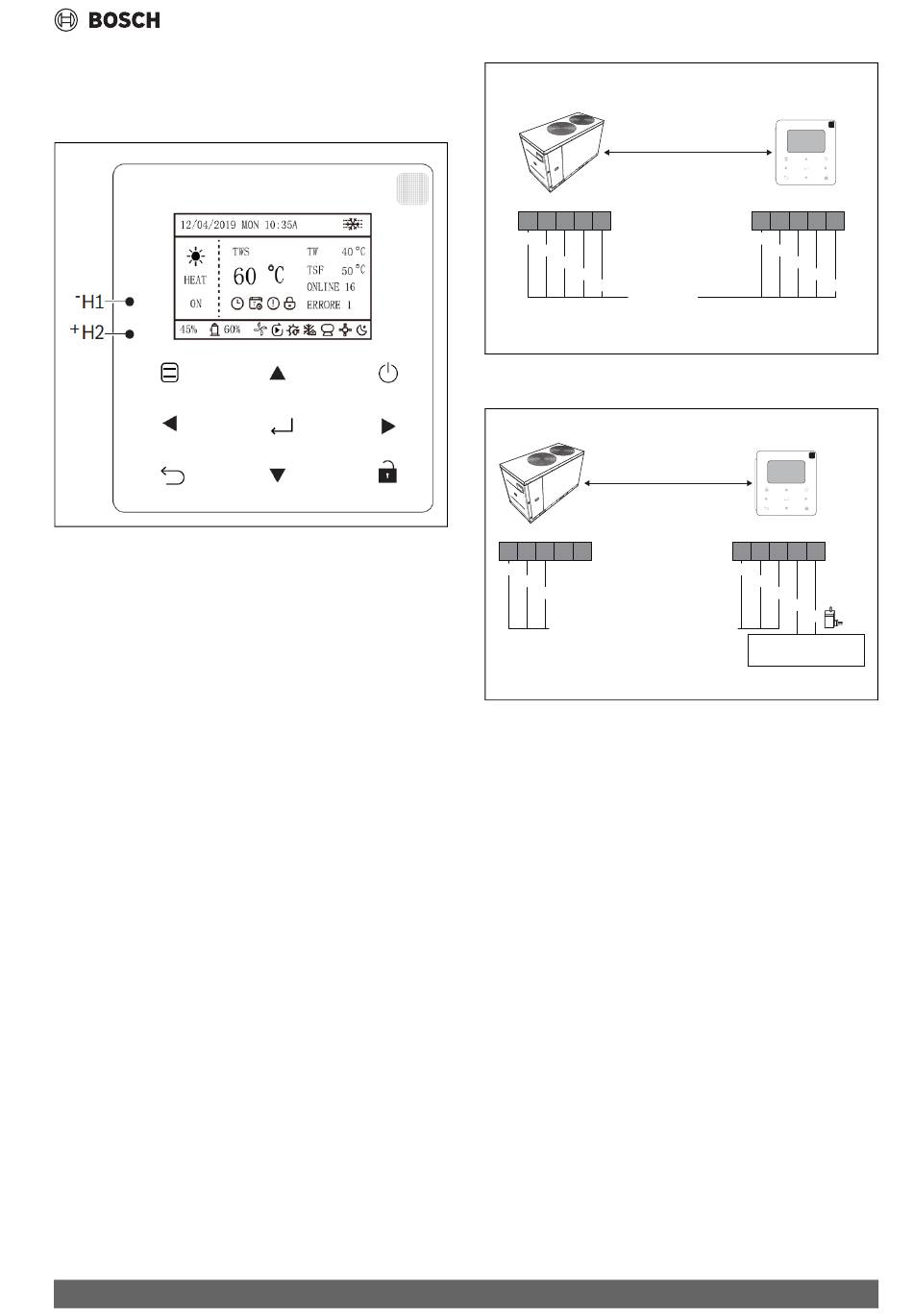

Fig. 439
• Sonda TW
– A sonda de controlo de avanço de água do sistema total está ins-
talada no tubo de avanço. Com o equipamento em configuração
modular a sonda TW da unidade master deve ser reinstalada no
tubo de avanço de comum do sistema tão longe quanto possível.
Utilize o cabo de prolongamento da sonda adicional do painel elé-
trico. Mantenha a ligação no painel elétrico, apenas remova o sen-
sor que está inserido no tubo de avanço de água dentro da
estrutura. A sonda está fixada fisicamente por um fixa-cabos.
– Contacto na placa XT2: 1-2.
• Sonda Taf1
– A sonda de proteção anticongelamento da água quente sanitária
está localizada no interior do painel elétrico de um saco plástico
com um cabo com 10 m de comprimento.
– Para controlar remotamente a sonda Taf1, desconecte a sonda no
painel elétrico (com apenas 3 m de comprimento) e conecte a
sonda no saco marcado com Taf1 ao mesmo conector. Instale a
sonda no tubo de saída do acumulador de inércia de água quente.
– Contacto na placa APC: 7-8.
• Sonda T5
– A sonda de temperatura de água quente sanitária está localizada
no interior do painel elétrico num saco plástico com um cabo de
10 m de comprimento. Ligue-o ao conector livre marcado com
"T5" no painel elétrico.
– Contacto na placa APC: 3-4.
• Ligações remotas do comando
– O comando está ligado à unidade. Pode ser desmontado e insta-
lado remotamente.
CS3000 AWP – 6721852570 (2022/11)
XT2
8 9 10 11 12
RD
YE
BK
BR
WH
5 x 0,75mm²
Fig. 440 Distância máxima de 40 m. Alimentação elétrica fornecida pela
unidade.
XT2
8 9 10 11 12
RD
YE
BK
3 x 0,75mm²
Shielded 3-wire cable for RS485
Fig. 441 Distância máxima de 300 m. Fonte de alimentação elétrica
separada - fonte de alimentação elétrica fornecida com a uni-
dade.
Ligações elétricas
A
X Y
E A B
RD
YE
BK
BR
WH
0010045072-001
A
X Y
E A B
RD
YE
BK
BR
WH
POWER TRANSFORMER
220-240 AC-12V
0010045073-001
315
