Ligações elétricas
Placa de controlo remoto
APC
CN24 CN26
1 2 HEAT1 HEAT2 COM
MAX.250VAC/30VDC
MAX.5A

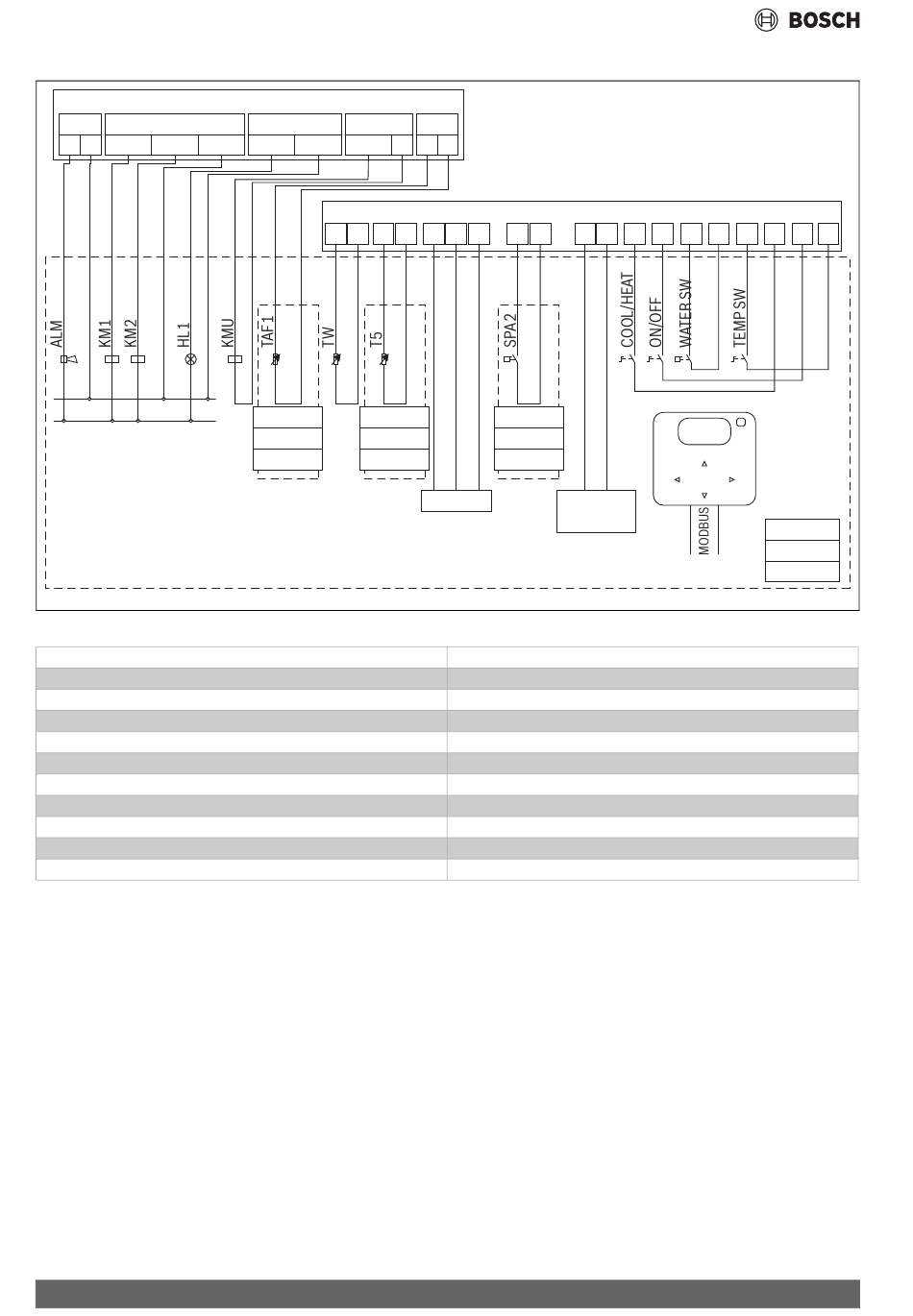

Fig. 438 Esquema elétrico do controlo remoto
ALM
Frio/Calor
HLC1
KA-H1
KA-H2
KMU
LIG/DESL
SPA2
TAF1
TEMP SW
T5
Tab. 248 Legenda do esquema elétrico
• Sinal de alarme - ALARME
– Contacto fechado quando o equipamento está com alarme.
– Contacto na placa APC: CN24_1-2.
• Sinal do compressor em funcionamento - HL1
– Ligue a luz de sinalização conforme o esquema.
– Contacto na placa APC: CN33_COMP-STATE.
• Controlo de bomba externa - BOMBA-N
– Em caso de um equipamento fornecido sem bomba de circulação,
controle a bomba de circulação externa conforme o esquema.
Utilize como um relé auxiliar.
– Contacto na placa APC: CN25_BOMBA-N.
• Controlo do aquecedores auxiliares
– Contacto na placa APC: CN26_HEAT1-KM1.
– A saída Heat1 pode ser ligada a um aquecedor elétrico para evitar
que a água nos tubos congele devido a baixa temperatura.
O controlo do Heat1 apenas fornece sinais lig/des: o dimensiona-
mento do aquecedor depende das necessidades da instalação.
314
CN33 CN25 CN69
COMP STATE PUMP N 7 8
XT2
1 2 3 4
VACS VACS
466_10 466_10
pg. 27.12 pg. 27.12
5 6 7 13 21 17 26 14 15 16 22 20 23 24 25
-
410_2
pg. 26.12
RS485 Pump signal
0-10V
Sinal de avaria
Botão seletor de inverno/verão remoto
Luz de sinalização de estado do compressor
Relé de controlo para aquecedor auxiliar da tubagem
Relé de controlo para acumulador de água sanitária do aquecedor auxiliar
Controlo de bombas fornecido pelo cliente
Botão seletor LIGAR/DESLIGAR remoto
Pressostato de controlo de carga
Sensor de anticongelante da água no lado da AQS
Botão seletor remoto para alteração dos pontos de definição
Sonda de temperatura do acumulador da água quente sanitária
– Contacto na placa APC: CN26_HEAT2-KM2.
– A saída Heat2 pode ser ligada a um aquecedor elétrico no acumu-
lador, a uma caldeira a gás no acumulador ou a uma caldeira no
sistema de aquecimento.
– A caldeira auxiliar Heat2 pode ser ativada segundo as seguintes
funções:
a) Se a bomba de calor não é capaz de alcançar o setpoit definido
por um tempo determinado (tempo padrão: 90 minutos), o sinal
Heat2 será ativado;
b) Se o compressor não estiver disponível devido a temperatura
exterior estar fora do intervalo de operação, o sinal Heat2 será
ativado;
c) Função anti-legionela na água quente sanitária ;
d) Aumento do setpoint de água;
e) O controlo do Heat2 apenas fornece sinais ligado/desligado
API
MENU ON/OFF
OK
BACK UNLOCK
CUSTOMER
-
H1 H2
pg. 27.12
0010044793-001
