14 Modułowe jednostki konfiguracyjne
Funkcja ta umożliwia podłączenie do 16 jednostek.
Układ jest całkowicie kontrolowany przez jednostkę główną. Każdy
podłączony moduł jest identyfikowany przez adres, w zakresie od 0 do
15: jednostka główna jest identyfikowana jako 0.
Sonda kontrolna TW temperatury wody wypływającej, wyłącznik
różnicowo-ciśnieniowy i pomocniczy elektryczny element grzejny muszą
być kontrolowane przez jednostkę główną.
Wszystkie jednostki muszą być połączone elektrycznie ze sobą poprzez
magistralę X-Y-E.
Każdy moduł może być wyposażony w zasobnik układu.
Każda jednostka z opcją c.w.u. musi posiadać własny zasobnik c.w.u.
Zamawiający musi zapewnić zewnętrzny zespół pompowy
zwymiarowany na całą pojemność układu modułowego. Zespół
pompowy będzie zarządzany przez jednostkę główną poprzez styk
bezpotencjałowy i sygnał 0-10 V.
Sonda TW jednostki głównej musi być ponownie zamontowana na
wspólnej linii zasilającej ze wszystkich jednostek, jak najdalej.

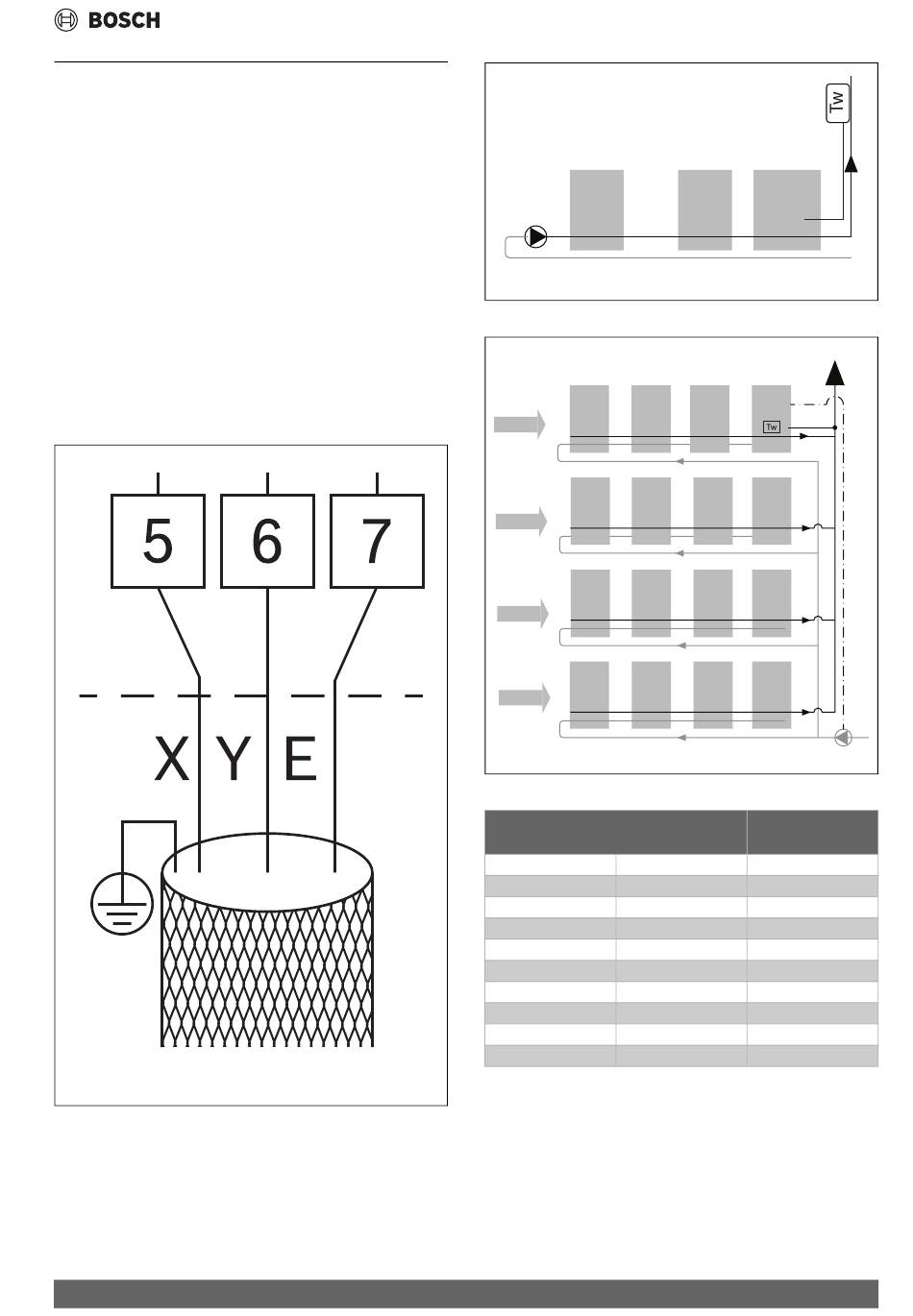

Rys. 411 Komunikacja z jednostką modułową
CS3000 AWP – 6721852570 (2022/11)
0010045043-001
Adr.2
Slave
Rys. 412 Sonda TW
MAX 16 UNIT
SLAVE
ACS ACS
MAX 4 UNIT
MAX 4 UNIT
MAX 4 UNIT
Addr = 15
MAX 4 UNIT
Rys. 413 Schemat układu z odwróconym przyłączem powrotnym
Chłodzenie (kW)
Min.
15
30
90
130
210
325
510
740
1300
Tab. 224 Przykładowe wymiary dla układu standardowego
Modułowe jednostki konfiguracyjne
Adr.1 Adr.0
Slave Master
0010045044-001
SLAVE MASTER
ACS ACS
Addr = 1 Addr = 0
0010045045-001
Rura wody
Maks. we/wy
30 DN40
90 DN50
130 DN65
210 DN80
325 DN100
510 DN125
740 DN150
1300 DN200
2080 DN250
