Wassersysteme und Rohrleitungen
1. Wärmetauscher
2. Frostschutz-Heizwiderstand (optional)
3. Wassertemperatursonde
4. Ablauf
5. Wasserströmungsschalter
6. Entlüftung
7. Sicherheitspressostat Anlagenlast
8. Pumpe
9. Sicherheitsventil
10.N.v.
11.Absperrventile
12.Filter
13.Elastische Kupplungen
14.Leitungshalterungen
15.Bypass chemische Reinigung Wärmetauscher
16.Bypass Anlagenreinigung
17.N.v.
10
1
2
3
T
4
10
9

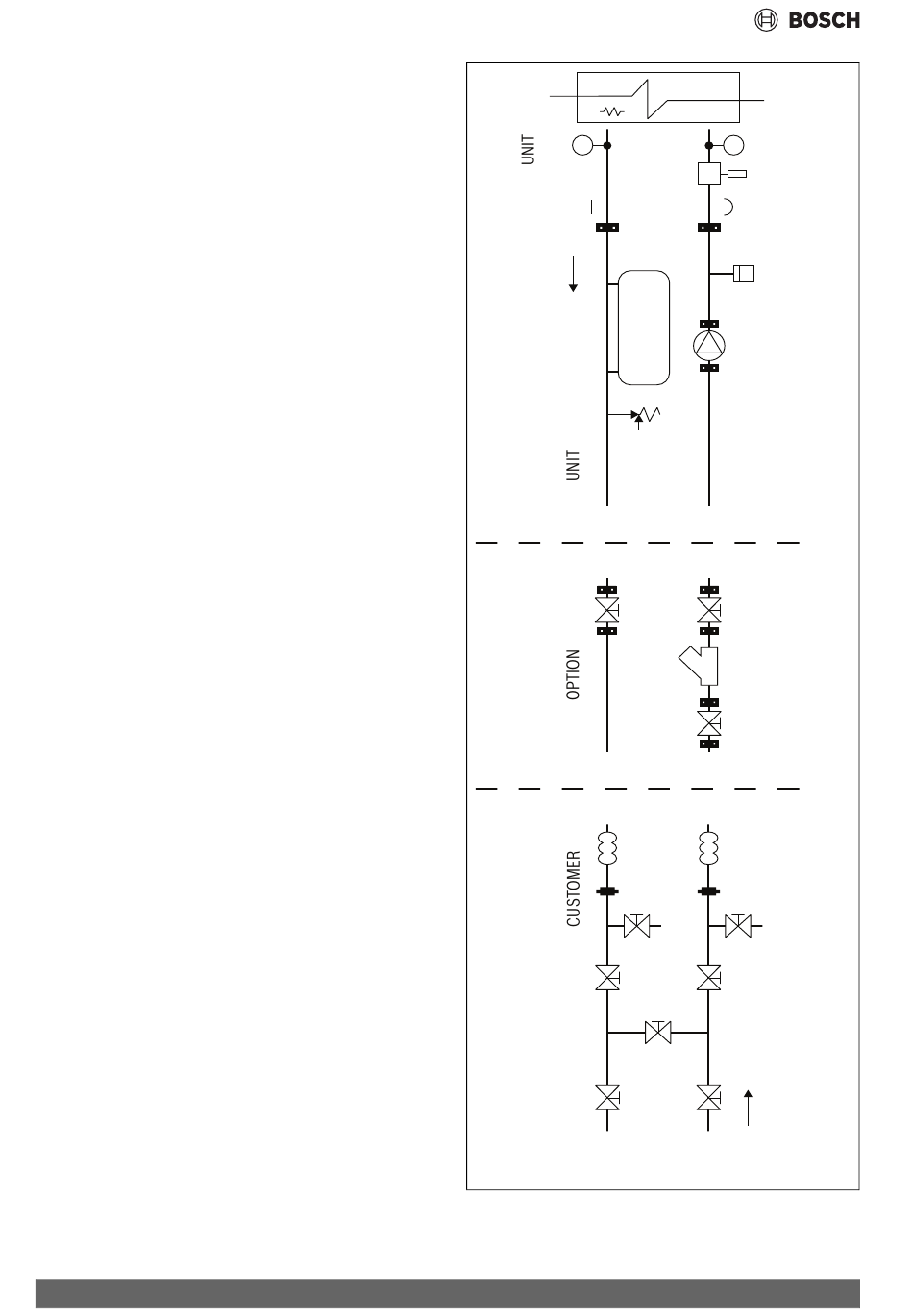

Bild 14 Gerät + Speicher
T
5
F
6
7
8
11
12
13
14
15
16
