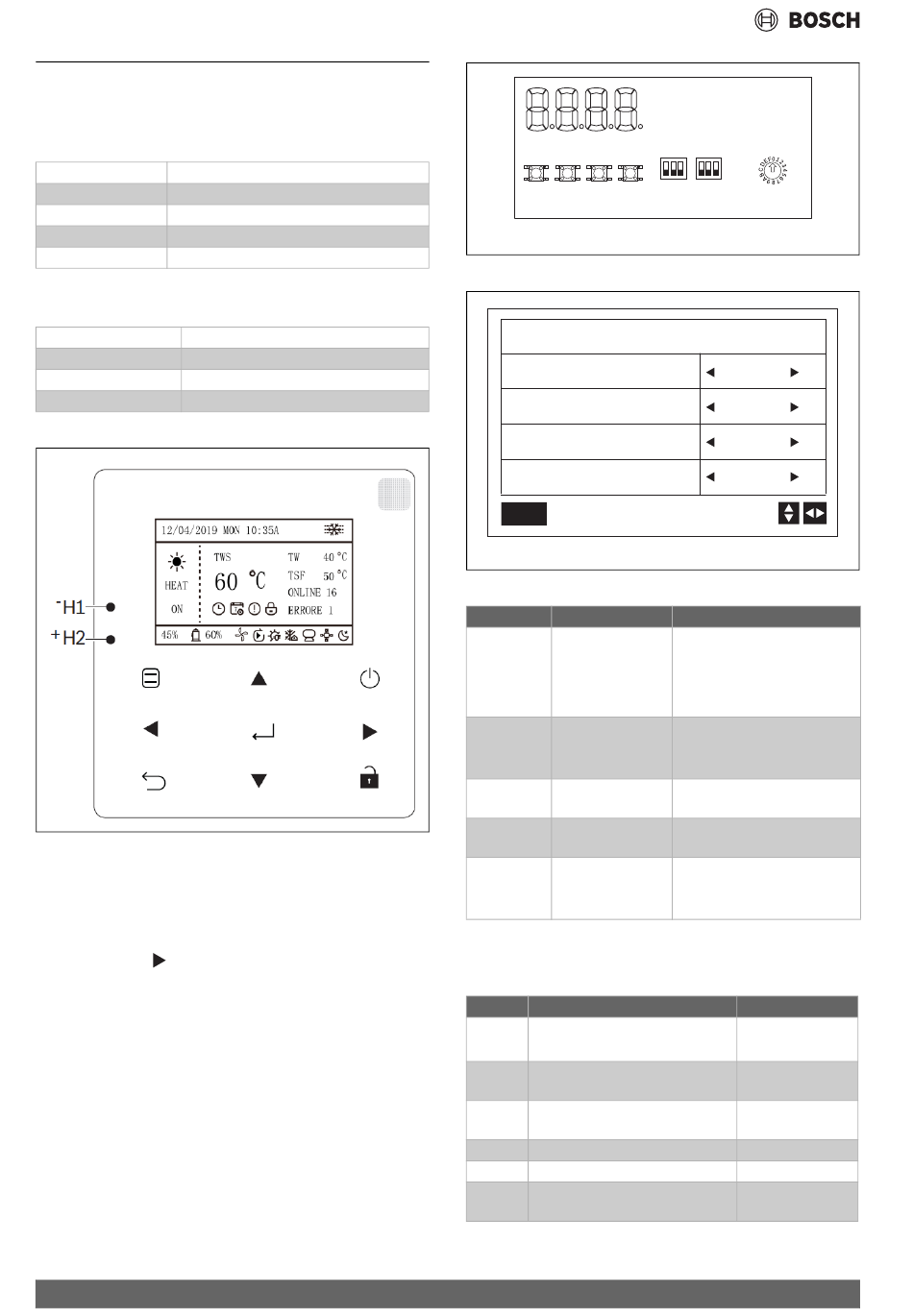

Description

15 Description
15.1 Aperçu des fonctions de service
Caractéristiques de communication : RS - 485
Protocole ModbusRTU : 9 600, 8, N,1
Débit en bauds 9600bps
Bits de données 8 bits de données
Bit de parité Aucune parité
Bit d'arrêt 1 bit d'arrêt
Tab. 123
Codes de fonction
01 Interrogation
03 Lecture
06 Écriture d'un seul registre
16 Écriture de plusieurs registres
Tab. 124
Fig. 238
Raccordements
Raccorder à l'arrière du module de commande.
Unité modulaire : connecter le modbus au port de l'unité MAÎTRE.
Activation
Appuyer sur Menu + pendant 3 secondes
ou
Menu Service > Définir adresse > Activer Modbus > OUI
Lecture du registre, écriture d'un seul registre, écriture de plusieurs
registres.
166
DSP1 DSP2
MENU DOWN UP OK
Fig. 239
SETTING ADDRESS
CONTROLER ADDRESS
CONTROL ENABLE
MODBUS ENABLE
MODBUS ADDRESS
OK
Fig. 240
Address Function
0 Mode
1 Double setpoint
temperature Tws1
2 Double setpoint
temperature Tws2
4 DHW set temperatu-
re -T5s
9 Smart grid
Tab. 125
Lecture et écriture du registre, 100-109 lecture seule,
110 lecture et écriture.
Adresse Fonction
101 Double valeur de consigne
102 1re valeur de consigne en
refroidissement
103 2e valeur de consigne en
refroidissement
104 non utilisé
105 non utilisé
106 Compensation de la température en
refroidissement
Main board - back side
ON ON ENC4
S5 S12
NET_ADDRESS
0010045007-001
10 #
YES
NO
10 #
0010045016-001
Description
1 cooling
2 heating
4 DHW
8 off
Cooling: from -8 °C (or Tsafe*) to
20 °C
Heating: 25ºC - 60ºC
from -8 °C (or Tsafe*) to 20 °C
T5s min ~ T5s max
0 All function disabled,
1 SG enable, 2 EVU enable, 3 SG
and EVU enable
Description
Activer/désactiver
1/0
5 °C ~20 °C
5 °C ~20 °C
–
–
Activer/désactiver
CS3000 AWP – 6721852570 (2022/11)
