4

Pomieszczenie zainstalowania

4.1
Wymagania dotyczące obszaru montażu
Informacje ogólne
Podczas pozycjonowania należy uwzględnić:
• Zatwierdzenie przez Klienta
• Masę jednostki i nośność w punkcie podparcia
• Położenie z bezpiecznym dostępem
• Przestrzenie funkcjonalne
• Przestrzenie na wlot/wylot powietrza
• Przyłącza elektryczne
• Maks. odległość dozwoloną przez przyłącza elektryczne
• Przyłącza wody
Przestrzenie funkcjonalne
Przestrzenie funkcjonalne są zaprojektowane tak, aby:
• Gwarantowały dobrą eksploatację jednostki;
• Można było przeprowadzać czynności konserwacyjne;
• Chronić autoryzowanych operatorów i osoby narażone.
Ustawianie
Jednostki przeznaczone są do montażu na zewnątrz i w stałych miejscach:
▶ Umieścić jednostkę w takim miejscu, aby potencjalnie wyciekający
gaz nie mógł przedostać się do budynków lub gromadzić się w
zamkniętych pomieszczeniach. Należy przestrzegać zasad
dotyczących maszynowni (wentylacja, wykrywanie wycieków itp.).
Standardy montażowe:
• Zamontować urządzenie uniesione nad ziemią;
• Punkt podparcia musi być wyrównany i wypoziomowany;
• Odprowadzany kondensat nie może powodować szkody/
niebezpieczeństwa dla ludzi i mienia;
• Nagromadzony śnieg nie może powodować zapychania się
wężownic;
• Unikać montażu w miejscach narażonych na zalanie.
Ograniczyć przenoszenie drgań:
• W punktach podparcia jednostki stosować tłumik drgań lub paski
neoprenowe;
• Na przyłączach hydraulicznych zamontować elastyczne złącza.
W razie potrzeby zabezpieczyć jednostkę odpowiednim ogrodzeniem,
aby uniemożliwić do niego dostęp osobom nieupoważnionym.
Do zagwarantowania dobrej pracy jednostki niezbędna jest prawidłowa
cyrkulacja powietrza.
Dlatego należy unikać:
• Przeszkód w przepływie powietrza;
• Trudności z jego wymianą;
• Ciał obcych, które mogą przeszkadzać w wymianie baterii;
• Wiatrów utrudniających lub sprzyjających przepływowi powietrza;
• Źródeł ciepła lub zanieczyszczeń w pobliżu jednostki (kominów,
wyciągów itp.);
• Stratyfikacji powietrza (zimnego powietrza, które w bezruchu stoi w
dolnej części);
• Recyrkulacji (wydalonego powietrza, które jest ponownie zasysane);
• Ustawiania poniżej poziomu progu, w pobliżu bardzo wysokich ścian,
poddaszy lub w kątach, które mogą powodować zjawiska stratyfikacji
lub recyrkulacji.
Zignorowanie wcześniejszych wskazań może spowodować:
• Zmniejszenie efektywności energetycznej;
• Uruchomienie blokady alarmowej z powodu wysokiego ciśnienia
(latem) lub niskiego ciśnienia (w zimie).
CS3000 AWP – 6721852570 (2022/11)
4.2
Wskazówki bezpieczeństwa
Zapobieganie gromadzeniu się śniegu
Jeśli jednostkę zainstalowano w miejscu, w którym może padać śnieg:
• Nie należy instalować jednostki pod drzewami lub dachami, na
których może gromadzić się śnieg;
• Przewidzieć podstawę o odpowiedniej wysokości do ewentualnego
gromadzenia się śniegu.
Zawsze utrzymywać wężownice i wentylatory wolne od przeszkód, w
przeciwnym razie nagromadzony śnieg zablokuje przepływ powietrza i
może spowodować problemy z urządzeniem.
OSTROŻNOŚĆ
Podczas pracy pompa ciepła produkuje znaczną ilość wody, ze
względu na cykle odszraniania zewnętrznej wężownicy.
▶ Kondensat musi zostać odprowadzony, aby zapobiec tworzeniu się
lodu przed i pod jednostką, co mogłoby być niebezpieczne dla ludzi
lub spowodować uszkodzenie mienia.
Strona zaworu nadmiarowego ciśnienia
Instalator jest odpowiedzialny za ocenę możliwości montażu rur
odpływowych zgodnie z obowiązującymi przepisami lokalnymi
(normą EN 378).
W przypadku kanałów zawory muszą być zwymiarowane zgodnie z
normą EN 13136.
4.3
Osprzęt dodatkowy
Montaż tłumika drgań
Między jednostką i podstawą zamontować tłumik drgań.
Wykorzystać otwory na ramie jednostki (o średnicy 15 mm).
W przypadku zamontowania antysejsmicznych łączników sprężynowych
zwiększa się całkowita wysokość jednostki.
C

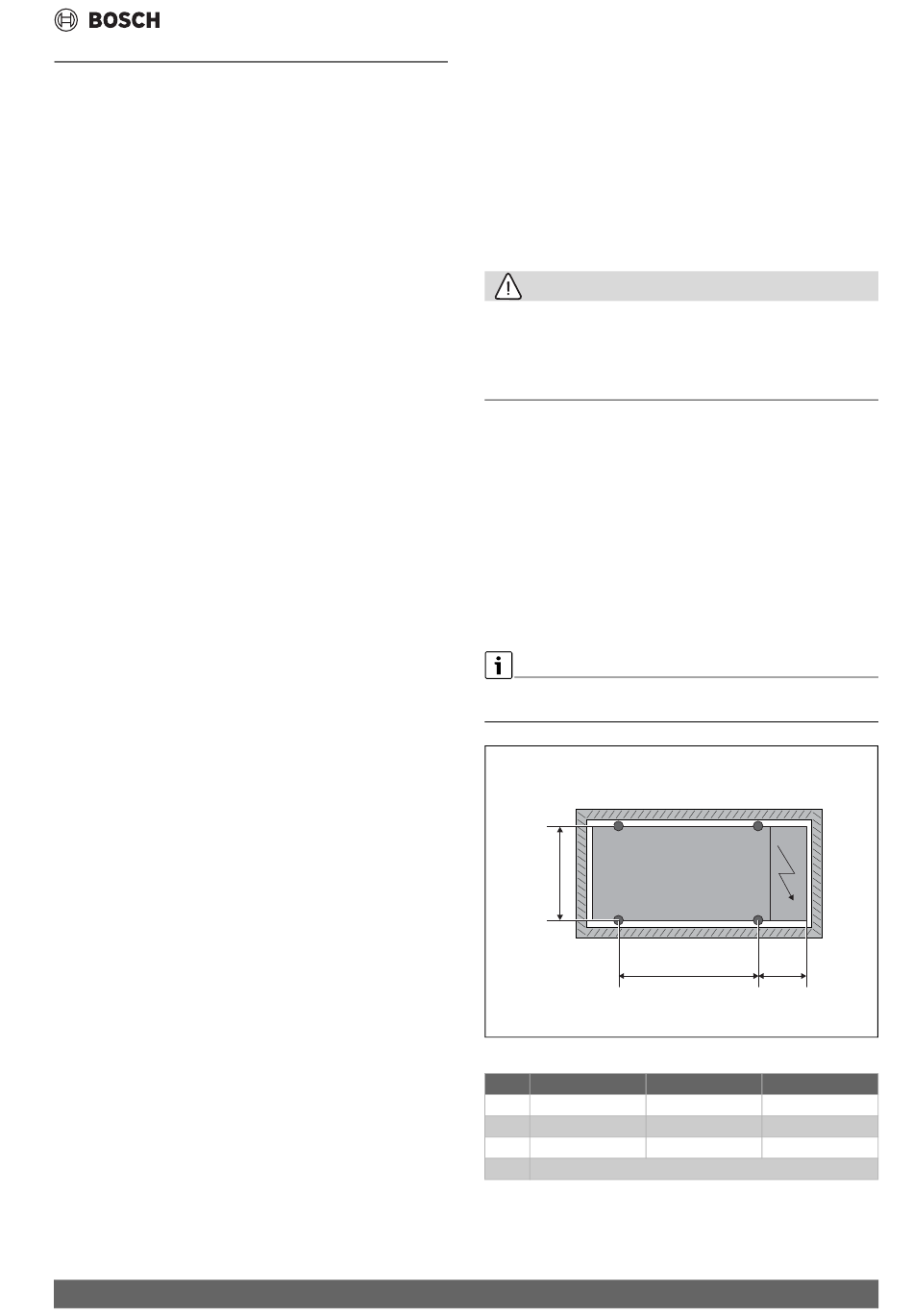

Rys. 367 A do D: punkty podparcia jednostki
CS AWP 16-24
CS AWP 31-41
A
518
425
B
825
840
C
930
995
D
Kanał odbioru kondensatu
Tab. 209 Odległość w mm dla montażu tłumika drgań
Pomieszczenie zainstalowania
D
B
A
0010045067-002
CS AWP 53-59
253
2715
1029
263
