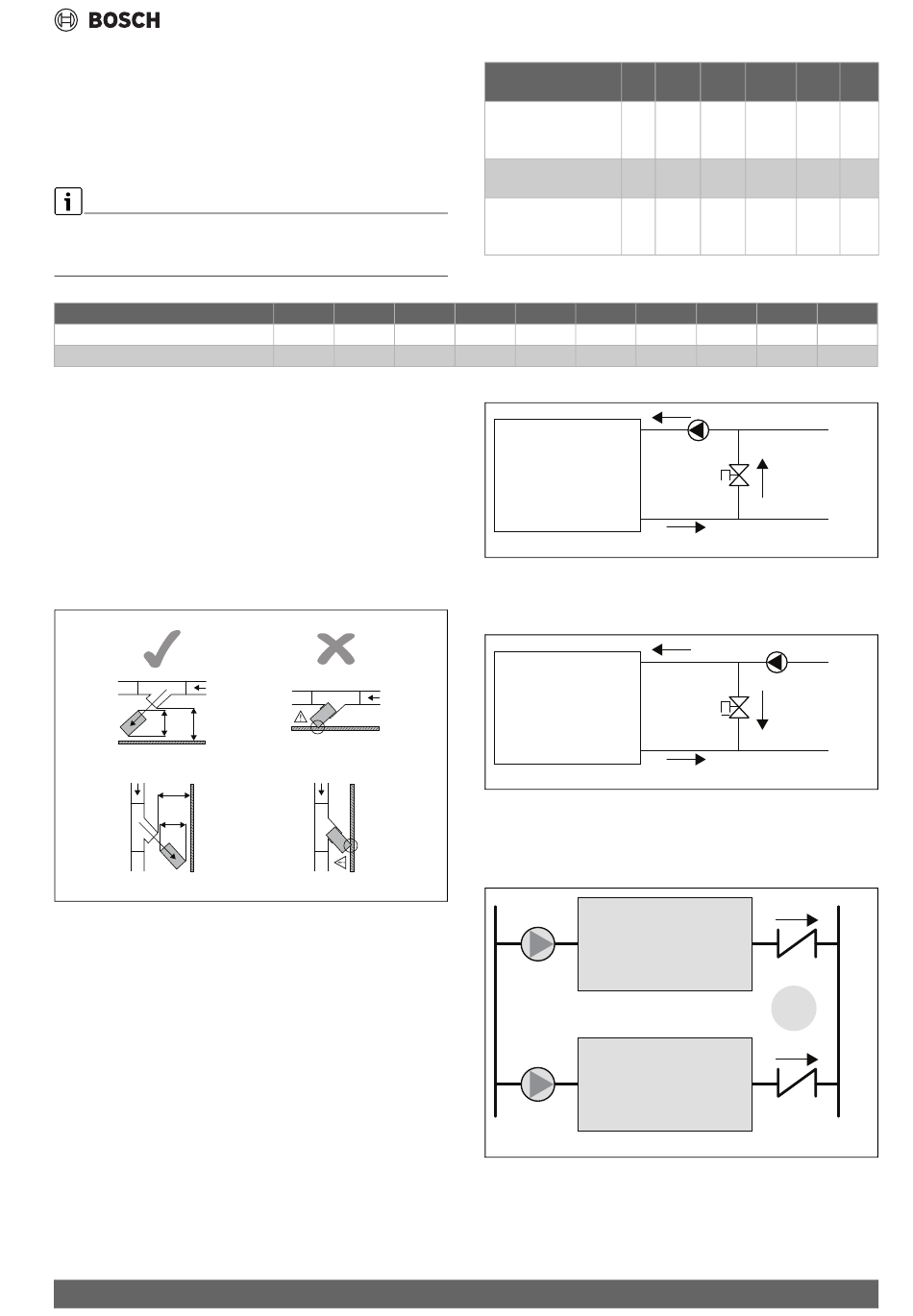

Soluzioni antigelo
Tenere in considerazione che l'uso di una soluzione antigelo porta a un
aumento in una perdita di carico.
Assicurarsi che il tipo di glicole utilizzato sia inibito (non corrosivo) e
compatibile con i componenti del circuito idraulico.
Non utilizzare miscele di glicoli diversi (ad es. etilico con propilenico).
Si osservi che la maggior parte dei tipi di glicole è corrosivo al di sotto del
20%. Mescolare la miscela di acqua e glicole in modo adeguato prima di
introdurla nel sistema, altrimenti l'unità potrebbe subire danni.
% di etilene
Temperatura di congelamento (ºC)
Temperatura di sicurezza (ºC)
Tab. 143 Valori tipici per glicole etilenico (sono possibili valori diversi per altri tipi di glicole).
I fattori di correzione illustrati si riferiscono alle miscele di acqua e glicole
etilenico utilizzate per prevenire la formazione di ghiaccio sugli scambia-
tori nel circuito dell'acqua durante l'inattività invernale.
5.3 Dispositivo di ritenzione impurità
• Il filtro dell'acqua deve essere installato direttamente all'ingresso
dell'acqua dell'unità, in una posizione facilmente accessibile per la
pulizia;
• La rimozione del filtro comporterà l'estinzione della garanzia.
Il filtro deve avere una maglia idonea per impedire l'infiltrazione di parti-
celle superiori a 0,5 mm (maglia 30).
Fig. 249
Portata d'acqua
La portata d'acqua di progetto deve:
• essere compresa nei limiti di esercizio dello scambiatore (vedere il
capitolo Dati tecnici);
• essere garantita anche con condizioni di sistema variabili (ad esem-
pio nei sistemi dove in particolari condizioni alcuni circuiti vengono
bypassati).
Se la capacità del sistema è al di sotto della portata minima, bypassare il
sistema come indicato nel diagramma sotto.
CS3000 AWP – 6721852570 (2022/11)
5% 10% 15%
-2 -3,9 -6,5
3 1 -1
0010045068-001
% di glicole etilenico
0% 20%
in peso
Fattore di correzione
per potenza utile fri- 1
gorifera dell'unità
Fattore di correzione
1
per portata
Fattore di correzione
per perdita di carico 1
del sistema
Tab. 142 Fattori di correzione per l'uso di glicole
20% 25% 30%
-8,9 -11,8 -15,6
-4 -6 -10
UNIT
Fig. 250
Se la capacità del sistema supera la portata massima, bypassare il
sistema come indicato nel diagramma sotto.
UNIT
Fig. 251
Valvola di non ritorno
Predisporre valvole di non ritorno (A) da installare in caso di più unità col-
legate in parallelo.
Fig. 252 Valvola di non ritorno
Sistemi idrici e tubazioni
30% 35% 40% 50%
0.973 0.965 0.963 0,96 0,95
1.051 1.092 1.119 1.145 1,2
1.268 1.482 1,6365 1.791 2,1
35% 40% 45%
-19,0 -23,4 -27,8
-14 -19 -23,8
Recirculation
0010044566-001
Recirculation
0010044567-001
A
0010044568-001
50%
-32,7
-29,4
