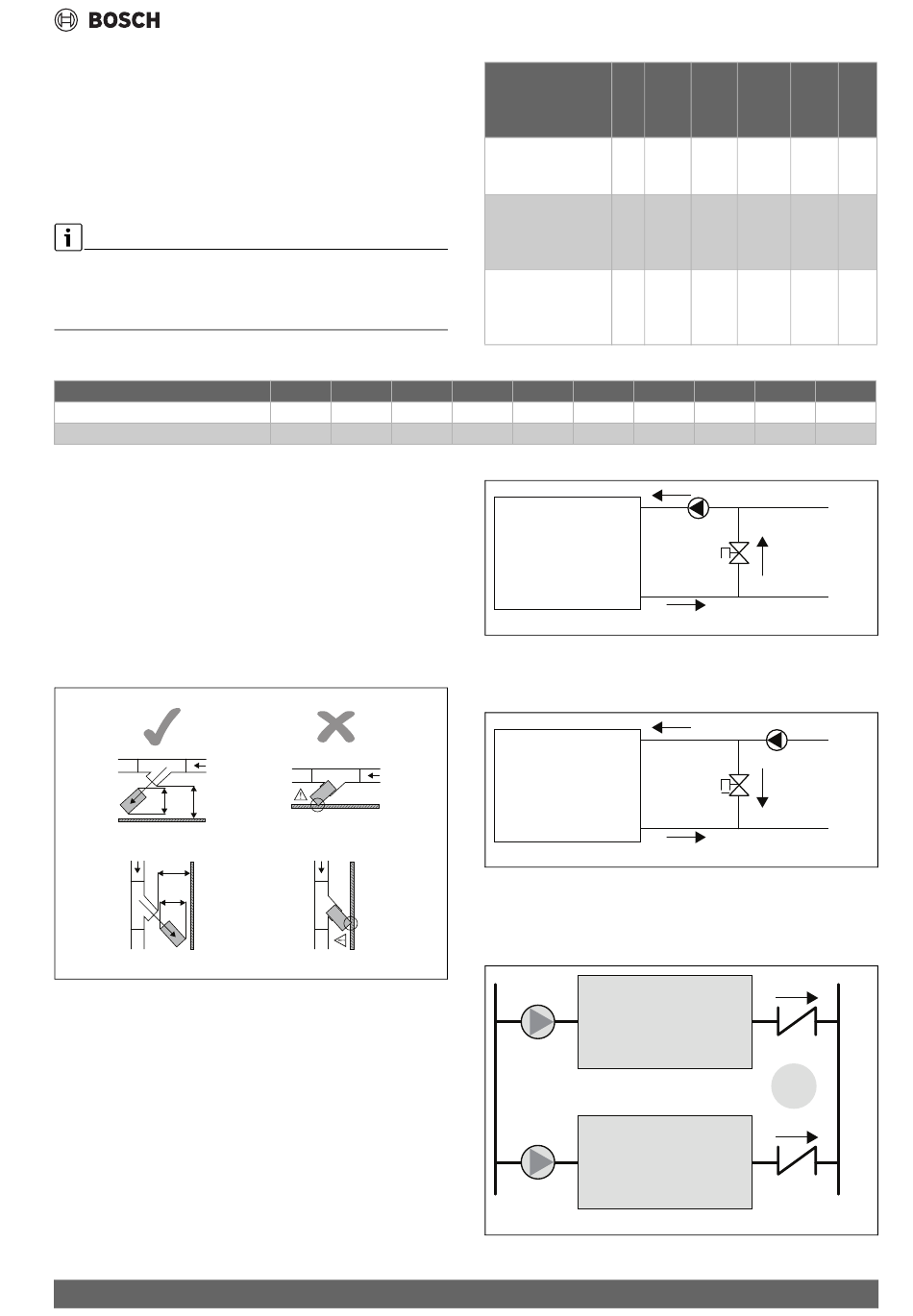

Rozwiązania przeciw zamarzaniu
Należy pamiętać, że zastosowanie roztworu zapobiegającego
zamarzaniu powoduje zwiększenie straty ciśnienia.
Należy upewnić się, że stosowany typ glikolu jest inhibitorem
(nie koroduje) i że jest kompatybilny z elementami układu
hydraulicznego.
Nie należy stosować różnych mieszanek glikoli (np. etylowego z
propylenowym).
Należy pamiętać, że większość rodzajów glikolu ma właściwości
korozyjne przy stężeniu poniżej 20%. Przed napełnieniem układu należy
odpowiednio wymieszać mieszankę wodno-glikolową, w przeciwnym
razie może dojść do uszkodzenia jednostki.
Wartość procentowa etylenu
Temperatura zamarzania (°C)
Temperatura bezpieczeństwa (°C)
Tab. 211 Typowe wartości dla glikolu etylenowego (wartości innych typów glikoli mogą być inne).
Podane współczynniki korekcyjne dotyczą mieszanek wody i glikolu
etylenowego, stosowanych w celu zapobiegania powstawaniu szronu na
wymiennikach w obiegu wody podczas bezczynności, w okresie zimowym.
5.3 Pułapka na zanieczyszczenia
• Filtr wody należy zamontować bezpośrednio na wlocie wody do
jednostki, w miejscu, w którym będzie łatwo dostępny do
czyszczenia;
• Demontaż filtra spowoduje zakończenie gwarancji.
Filtr musi mieć odpowiednią siatkę, aby zapobiec przedostawaniu się
cząstek o wielkości 0,5 mm (siatka 30).
Rys. 369
Przepływ wody
Projektowany przepływ wody musi:
• znajdować się w wartościach granicznych wymiennika
(patrz rozdział "Dane techniczne");
• być zagwarantowany również przy zmiennych warunkach pracy
układu (na przykład w układach, w których niektóre obwody są
pomijane w określonych sytuacjach).
Jeśli przepływność układu jest niższa od przepływu minimalnego,
należy zapewnić obejście układu zgodnie z poniższym schematem.
CS3000 AWP – 6721852570 (2022/11)
5% 10% 15%
-2 -3,9 -6,5
3 1 -1
0010045068-001
Wartość
procentowa glikolu
0% 20%
etylenowego
masowo
Współczynnik
korygujący mocy 1
chłodniczej
Współczynnik
korekcyjny dla
1
strumienia
przepływu
Współczynnik
korekcyjny dla
1
straty ciśnienia
układu
Tab. 210 Współczynniki korekcyjne w przypadku użycia glikolu
20% 25% 30%
-8,9 -11,8 -15,6
-4 -6 -10
UNIT
Rys. 370
Jeśli przepływność układu przekracza maksymalny przepływ,
należy zapewnić obejście układu zgodnie z poniższym schematem.
UNIT
Rys. 371
Zawór zwrotny
W przypadku instalacji z kilkoma jednostkami połączonymi równolegle
należy zapewnić zawory zwrotne (A).
Rys. 372 Zawór zwrotny
Instalacje wodociągowe i rurociągi
30% 35% 40% 50%
0 973 0 965 0 963 0,96 0,95
1,051 1,092 1,119 1,145 1,2
1,268 1,482 1,6365 1,791 2,1
35% 40% 45%
-19,0 -23,4 -27,8
-14 -19 -23,8
Recirculation
0010044566-001
Recirculation
0010044567-001
A
0010044568-001
50%
-32,7
-29,4
