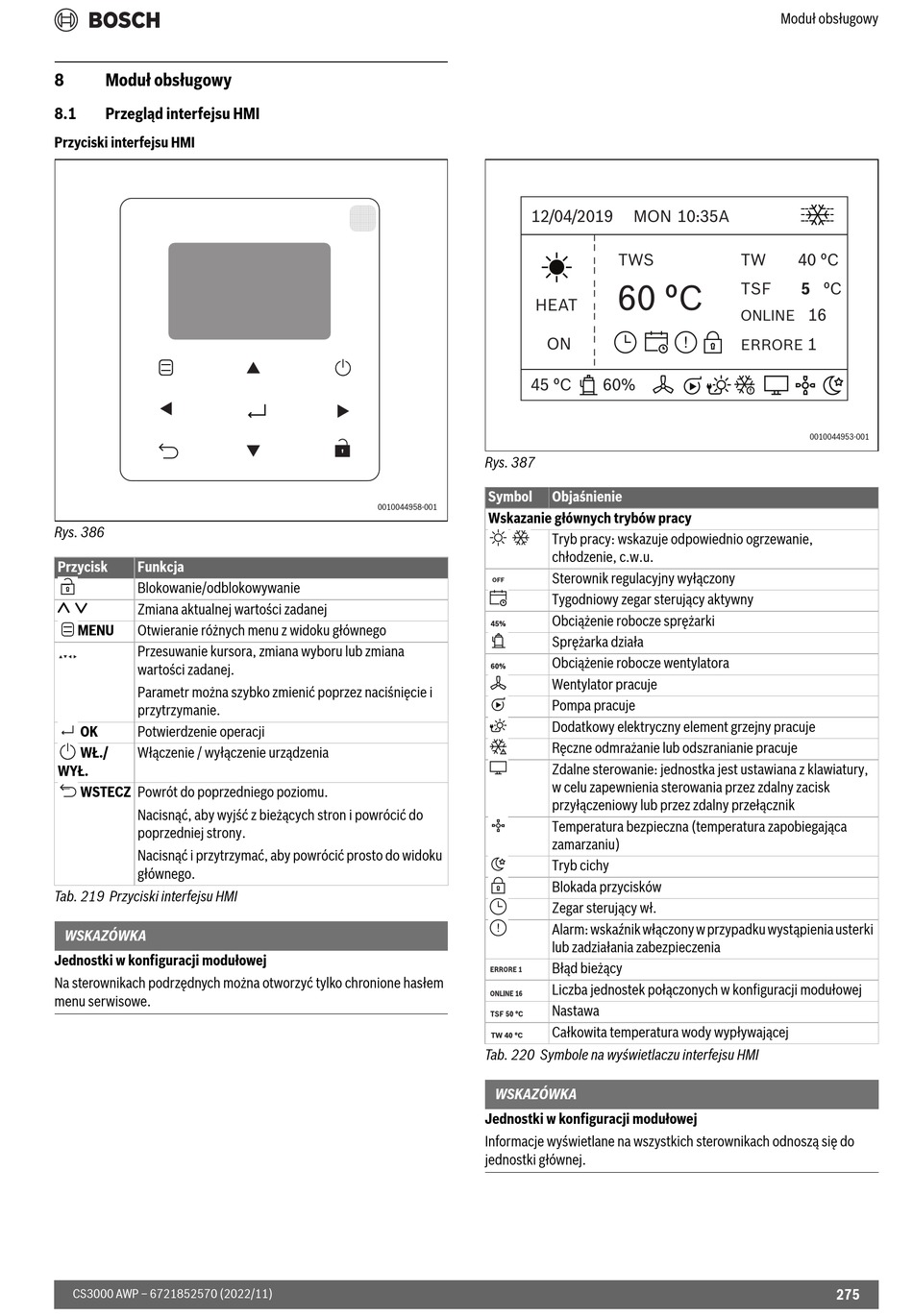

8 Moduł obsługowy
8.1 Przegląd interfejsu HMI
Przyciski interfejsu HMI
Rys. 386
Przycisk Funkcja
Blokowanie/odblokowywanie
. /
Zmiana aktualnej wartości zadanej
MENU Otwieranie różnych menu z widoku głównego
Przesuwanie kursora, zmiana wyboru lub zmiana
wartości zadanej.
Parametr można szybko zmienić poprzez naciśnięcie i
przytrzymanie.
OK Potwierdzenie operacji
WŁ./ Włączenie / wyłączenie urządzenia
WYŁ.
WSTECZ Powrót do poprzedniego poziomu.
Nacisnąć, aby wyjść z bieżących stron i powrócić do
poprzedniej strony.
Nacisnąć i przytrzymać, aby powrócić prosto do widoku
głównego.
Tab. 219 Przyciski interfejsu HMI
WSKAZÓWKA
Jednostki w konfiguracji modułowej
Na sterownikach podrzędnych można otworzyć tylko chronione hasłem
menu serwisowe.
CS3000 AWP – 6721852570 (2022/11)
12/04/2019
HEAT
ON
45 ºC
Rys. 387
Symbol
0010044958-001
Wskazanie głównych trybów pracy
Tab. 220 Symbole na wyświetlaczu interfejsu HMI
WSKAZÓWKA
Jednostki w konfiguracji modułowej
Informacje wyświetlane na wszystkich sterownikach odnoszą się do
jednostki głównej.
MON 10:35A
TWS
60 ºC
60%
Objaśnienie
Tryb pracy: wskazuje odpowiednio ogrzewanie,
chłodzenie, c.w.u.
Sterownik regulacyjny wyłączony
Tygodniowy zegar sterujący aktywny
Obciążenie robocze sprężarki
Sprężarka działa
Obciążenie robocze wentylatora
Wentylator pracuje
Pompa pracuje
Dodatkowy elektryczny element grzejny pracuje
Ręczne odmrażanie lub odszranianie pracuje
Zdalne sterowanie: jednostka jest ustawiana z klawiatury,
w celu zapewnienia sterowania przez zdalny zacisk
przyłączeniowy lub przez zdalny przełącznik
Temperatura bezpieczna (temperatura zapobiegająca
zamarzaniu)
Tryb cichy
Blokada przycisków
Zegar sterujący wł.
Alarm: wskaźnik włączony w przypadku wystąpienia usterki
lub zadziałania zabezpieczenia
Błąd bieżący
Liczba jednostek połączonych w konfiguracji modułowej
Nastawa
Całkowita temperatura wody wypływającej
Moduł obsługowy
TW 40 ºC
5 ºC
TSF
16
ONLINE
1
ERRORE
0010044953-001
