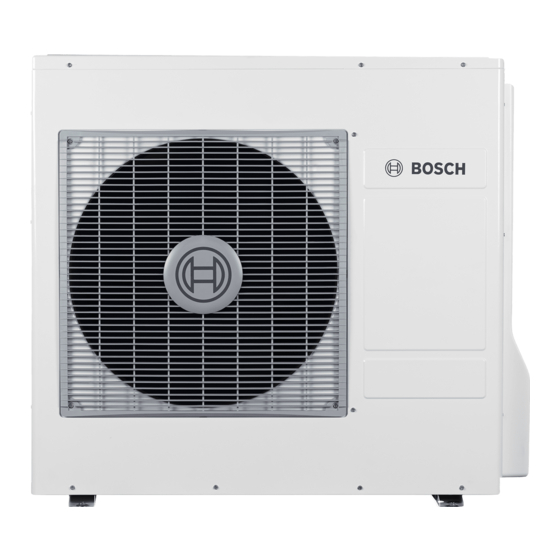

Bosch Compress 3400i AWS Installationsanleitung

Außeneinheit luft-wasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für Compress 3400i AWS:
Inhaltsverzeichnis

Werbung

Quicklinks

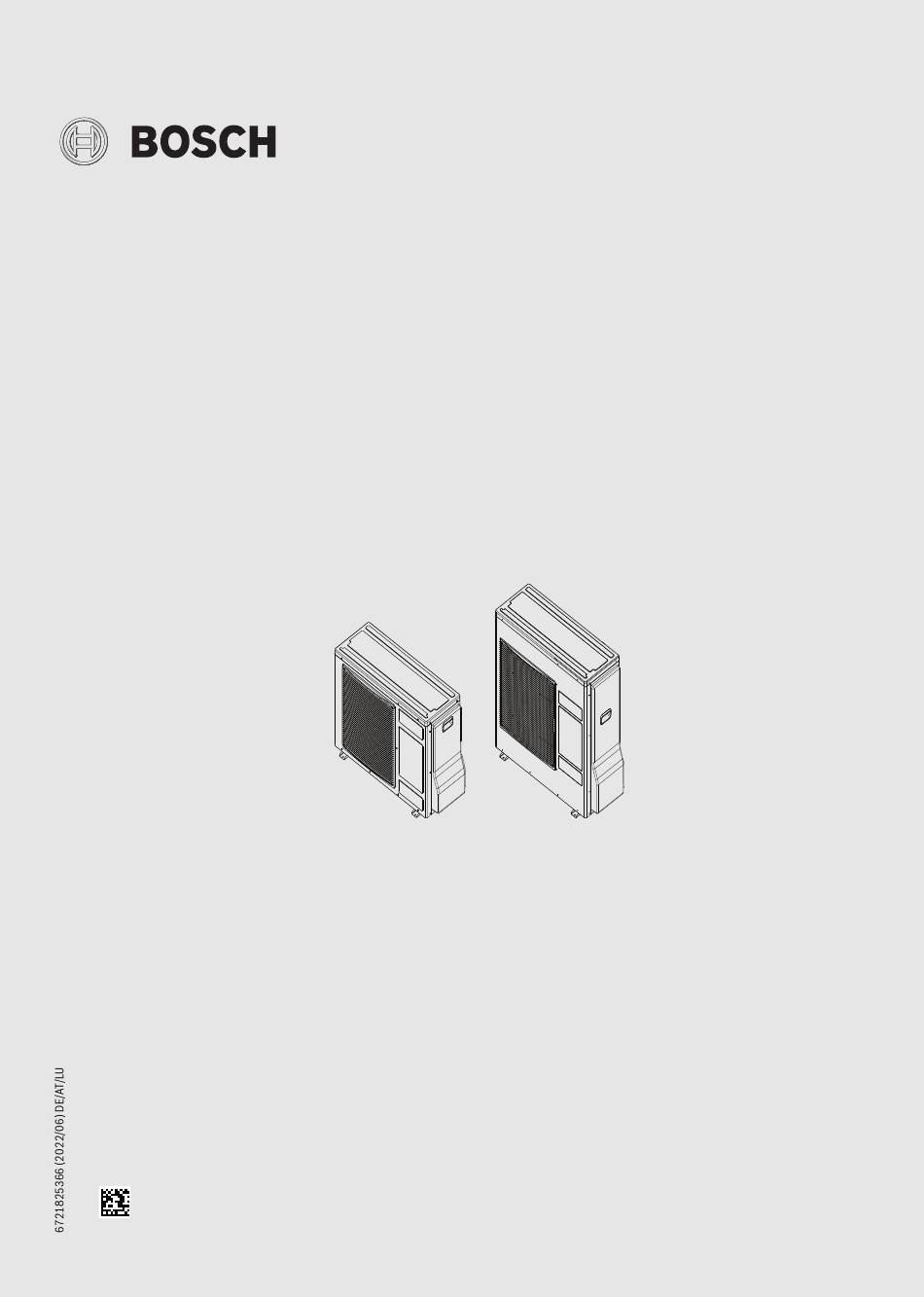

Installationsanleitung
Außeneinheit Luft-Wasser-Wärmepumpe
Compress 3400i AWS
CS3400iAWS 4 OR-S | CS3400iAWS 6 OR-S | CS3400iAWS 8 OR-S | CS3400iAWS 10 OR-S

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch Compress 3400i AWS

Inhaltszusammenfassung für Bosch Compress 3400i AWS

  • Seite 1 Installationsanleitung Außeneinheit Luft-Wasser-Wärmepumpe Compress 3400i AWS CS3400iAWS 4 OR-S | CS3400iAWS 6 OR-S | CS3400iAWS 8 OR-S | CS3400iAWS 10 OR-S...

  • Seite 2: Inhaltsverzeichnis

    Kältekreis ........22 Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Die Außeneinheit darf nur an ein Gerät angeschlossen werden, das für das gleiche Kältemittel geeignet ist. Diese Einheit ist eine Teilklimaanlage, die die Anforde- rungen der internationalen Norm IEC 60335-2- 40:2018 an Teilanlagen erfüllt, und darf nur an andere Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 4: Kältemittel

    ▶ Dieses Gerät ist mit dem Kältemittel R32 befüllt. Stromkreis nicht mit Strom versorgen. Kältemittelgas kann bei Kontakt mit Feuer giftige Gase bilden und zu Bränden führen. ▶ Keine anderen Stoffe als angegebenes Kältemittel in Kältekreis gelangen lassen. Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 5: Vorschriften

    Mindestdurchfluss erforderlich. Das Mindestvolumen kann durch die offenen Kreise (die notwendigen Zonenventile/-thermostate müssen immer vollständig geöffnet sein) und/oder einen Pufferspeicher gewährleistet werden. Für den optimalen und möglichst effizienten Abtaubetrieb ist ein empfohlenes Volumen an- gegeben. Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 6: Regelungsprinzip

    Verkleidung unter dem Verdampfer der Außeneinheit dient als Auffangwanne für Kondenswasser und Eis. Wir empfehlen die Installation eines Heizkabels für die Kondensatwanne und eines Ablauftrichters (Zubehör für die Kondensatabführung). Die Stromversorgung des Heizkabel wird von der Inneneinheit. Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 7: Abmessungen Des Außeneinheitsmodells Cs3400Iaws 4 Or-S

    Produktbeschreibung Abmessungen des Außeneinheitsmodells CS3400iAWS 4 OR-S 0010036139-001 Bild 2 Abmessungen der Außeneinheit CS3400iAWS 4 OR-S Wartungshahn Flüssigkeitsseite Wartungshahn Gasseite Füße zur Verankerung Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 8: Abmessungen Des Außeneinheitsmodells Cs3400Iaws 6 Or-S, Cs3400Iaws 8 Or-S Und Cs3400Iaws 10 Or-S

    Abmessungen des Außeneinheitsmodells CS3400iAWS 6 OR-S, CS3400iAWS 8 OR-S und CS3400iAWS 10 OR-S 0010036142-001 Bild 3 Abmessungen des Außeneinheitsmodells CS3400iAWS 6 OR-S, CS3400iAWS 8 OR-S und CS3400iAWS 10 OR-S Wartungshahn Flüssigkeitsseite Wartungshahn Gasseite Füße zur Verankerung Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 9: Mindestabstände

    0010035828 -003 Bild 4 Mindestabstände (mm) 0010036813-001 [1] Vorderansicht Bild 5 Verpackung mit Angabe zum Schwerpunkt [2] Draufsicht [3] Draufsicht mit Schallschutzhaube (gestrichelte Linie) [a] Lufteinlass [b] Luftauslass [*] Empfohlen in Regionen mit starkem Schneefall Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 10: Installationsorte

    Wind zu schützen. 0010036758-001 ▶ Schutzdach über Außeneinheit errichten, um sie vor Regen oder Bild 6 Schnee zu schützen. Darauf achten, Luftstrom um Gerät nicht einzu- Beton schränken. Boden-/Wandkonsolen (Zubehör) Füße Außeneinheit Gummibeilagen Mutter Bolzen Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 11: Montage Der Wandhängenden Außeneinheit

    [C] Außeneinheit mit Wandkonsolen verschrauben Sicherstellen, dass Wandstärke über 20 cm beträgt und gesamte Last tragen kann. Nicht an Wand in Leichtbauweise installieren. Falls Außeneinheit durch Leiter zugänglich ist, Außeneinheit nicht höher als 3 m über Boden installieren. Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 12: Montage Der Bodenstehenden Außeneinheit

    Fremdstoffe in den Kältemittelrohren können die Fassungsmenge der Rohre einschränken sowie zu hohem Druck und Explosionen im Kälte- kreis und somit zu Verletzungen führen. ▶ Keine Stoffe außer angegebenem Kältemittel in Kälteanlage gelangen lassen. Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 13: Rohranschlüsse - Allgemein

    1) Markierung (1) in Abb. 10 beachten 2) Markierung (2) in Abb. 10 beachten 3) Alle 3 m müssen Ölabscheider vorhanden sein Tab. 6 Rohrlänge, -steigung und Kältemittel-Füllmenge 0010036281-002 Bild 10 Rohrlänge und -steigung Inneneinheit Außeneinheit Rohrlänge Rohrsteigung Ölabscheider/Ölhebebogen Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 14: Vorbereitung Der Verrohrung

    13–20 18–25 18–25 Drehmo- gleichmäßig ausgeführt ist. Bördelvorgang wiederholen, falls dies nicht ment (Nm) Kappe War- 11–13 11–13 11–33 11–33 gegeben und Bördelung mangelhaft ist (ungleichmäßige Rundung, Krat- tungsanschluss zer, Risse, Schiefstand). Tab. 7 Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 15: Absaugung, Befüllung Und Dichtheitsprüfung

    Die Rohrverbindungen der Kältemittelrohre sind nur für den oberirdi- schen Einsatz vorgesehen. Die Rohrverbindungen dürfen nicht unterir- disch installiert werden. 0010036786-001 Bild 18 Absaugung, Befüllung und Dichtheitsprüfung Lade-Set Vakuumpumpe Kappe Wartungshahn Gasventil Flüssigkeitsventil Außeneinheit Inneneinheit Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 16: Elektrischer Anschluss

    ▶ Beschädigte Stromversorgungskabel dürfen nur von qualifiziertem Personal getauscht werden. HINWEIS Funktionsstörung durch elektrische Interferenz! Stromversorgungskabel (230 / 400V) dürfen sich nicht in der Nähe von CAN-BUS-Kabeln (12V) befinden. ▶ Mindestabstand von 100 mm zwischen Stromversorgungskabeln und CAN-BUS-Kabeln einhalten. Compress 3400i AWS – 6721825366 (2022/06)
  • Seite 17 Eins der abgeschirmten Enden muss an die nächstgelegene Er- dungsklemme im Aufbau der Inneneinheit angeschlossen werden. Das andere Ende darf nicht an die Erdung oder ein Metallteil des Aufbaus der Außeneinheit angeschlossen werden. Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 18: Inbetriebnahme

    Bedienungsanleitung zu späterer Benutzung aufbewahrt werden soll- 0010036947-001 Umweltschutz und Entsorgung Bild 20 CAN-BUS-Verbindung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Inneneinheit Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns Außeneinheit gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten.

  • Seite 19: Inspektion

    Die Verwendung von Fühlern mit anderen Eigen- schaften ist problematisch, da die Steuerung dann falsche Temperaturwerte erhält. Das kann zum Beispiel zu Personenschäden, etwa durch Verbrühungen, Sachschäden durch zu hohe oder niedrige Temperaturen oder zu eingeschränktem Komfort führen. Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 20: Kältemittel Abpumpen

    EER bei A35/W18, nominell 4,74 4,65 4,33 4,25 Elektr. Daten Stromversorgung 230V ~1N Empfohlener automatischer FI-Schutzschalter / emp- fohlene elektrische Sicherung Maximale Stromstärke Anlaufstrom Leistungsfaktor cos phi bei maximaler Leistung >0,92 Informationen zum Kältekreis Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 21: Betriebsbereich Der Außeneinheit

    T0 [°C] T1 [°C] 0010035494-001 Bild 24 Betriebsbereich der Wärmepumpe im Heizbetrieb ohne Zusatz- heizung   [T0] Vorlauftemperatur T1 [°C] 0010035472-001 [T1] Außentemperatur Bild 23 Betriebsbereich der Wärmepumpe im Kühlbetrieb [T0] Vorlauftemperatur [T1] Außentemperatur Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 22: [15] Kältekreis

    Bild 25 Diagramm Kältekreis Inneneinheit [18] Ölkapillarrohr Außeneinheit Plattenwärmetauscher Saugakkumulator Kompressor Ölabscheider 4-Wege-Ventil Wartungshahn Wartungsanschluss [10] Rippenrohrwärmetauscher [11] Ventilator und Motor [12] Filter [13] Elektronisches Expansionsventil [14] Wasserkreis [15] Kältekreis [16] Heizbetrieb [17] Kühlbetrieb Compress 3400i AWS – 6721825366 (2022/06)
  • Seite 23 Tab. 10 An die Inneneinheit angeschlossene Fühler Kategorie Symbol Bedeutung Leiterplattenan- schluss Außeneinheit Kältemittelflüssigkeitsleitungstemperatur Rippenrohrwärmetauscher OCT NTC-10k Ω Kältemittelentladetemperatur (Heißgas) NTC-50k Ω Temperatur Mitte Rippenrohrwärmetauscher NTC-10k Ω Lufttemperatur NTC-10k Ω Hochdruckpressostat Tab. 11 An die Außeneinheit angeschlossene Fühler Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 24: Schaltplan

    [CCH] Heizung Kurbelgehäuse [COMM] Kommunikation [CTT] Temperatur Kompressoroberseite [EEV] Elektronisches Expansionsventil [GND] Masse [HPS] Hochdruckpressostat [M2L] Sekundäre Kommunikation [OAT] Außenlufttemperatur [OCT] Rohrwendeltemperatur Außeneinheit [OMT] Temperatur Mitte Rohrwendel Außeneinheit [RV] Umkehrventil [- - -] Optional Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 25: Schaltplan Von Cs3400Iaws 6 Or-S, Cs3400Iaws 8 Or-S Und Cs3400Iaws 10 Or-S

    [CCH] Heizung Kurbelgehäuse [COMM] Kommunikation [CTT] Temperatur Kompressoroberseite [EEV] Elektronisches Expansionsventil [GND] Masse [HPS] Hochdruckpressostat [M2L] Sekundäre Kommunikation [OAT] Außenlufttemperatur [OCT] Rohrwendeltemperatur Außeneinheit [OMT] Temperatur Mitte Rohrwendel Außeneinheit [RV] Umkehrventil [- - -] Optional Compress 3400i AWS – 6721825366 (2022/06)

  • Seite 26: Angaben Zum Kältemittel

    über fluorierte Treibhausgase finden Sie in der Bedienungsanleitung des Geräts. Hinweis für den Installateur: Wenn Sie Kältemittel nachfüllen, tragen Sie bitte die zusätzliche Füllmenge sowie die Gesamtmenge des Kältemittels in die Tabelle „Angaben zum Kältemittel“ der Bedienungsanleitung ein. Compress 3400i AWS – 6721825366 (2022/06)
  • Seite 28 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
