elektrische Anschlüsse
• Modbus
– Auf der Rückseite des Reglers anschließen. Modulare Geräte:
Modbus an den Port des MASTER-Geräts anschließen.
– Kontakt auf API-Leiterplatte: - H1 bis + H2

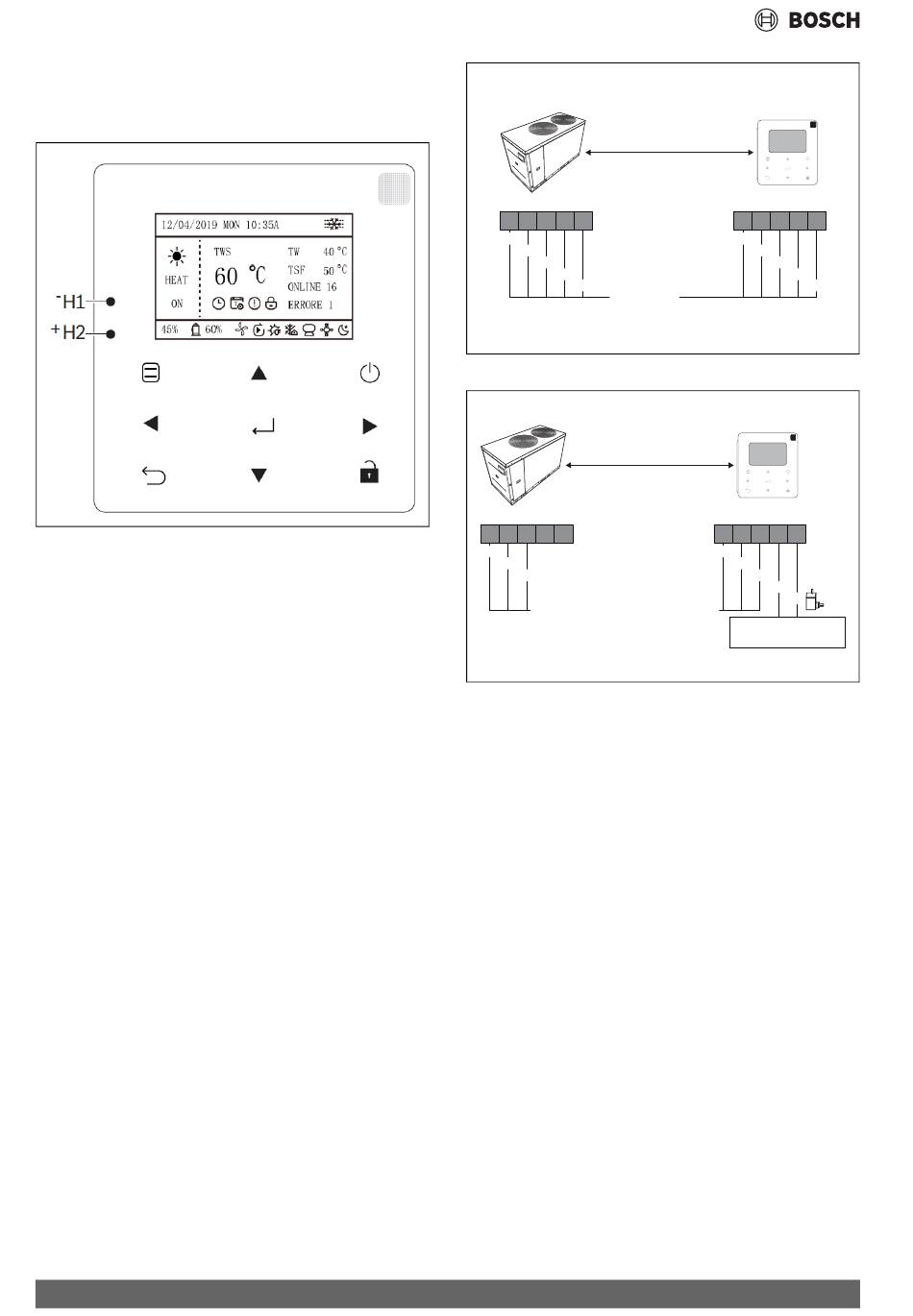

Bild 18
• Sonde TW
– Die Sonde der Vorlaufwasserregelung der Gesamtanlage wird an
der Zuleitung im Ventilatorraum installiert. Bei Geräten in modula-
rer Konfiguration muss die Sonde TW des Master-Geräts wieder
an der gemeinsamen Zuleitung der Anlage in größtmöglicher
Entfernung installiert werden. Zusatzsondenfänger im Schalt-
schrank verwenden. Anschluss an den Schaltschrank beibehalten
und nur den Fühler entfernen, der in die Wasserzuleitung im
Inneren des Fängers eingesetzt ist. Die Sonde wird durch eine
Kabelverschraubung physisch befestigt.
– Kontakt auf XT2-Leiterplatte: 1-2.
• Sonde Taf1
– Die Warmwasser-Frostschutzsonde befindet sich im Schalt-
schrank in einem Kunststoffbeutel mit einem 10 m langen Kabel.
– Für die Fernbedienung der Sonde Taf1 die Sonde im Schalt-
schrank (nur 3 m lang) elektrisch trennen und die Sonde in dem
Beutel mit der Aufschrift Taf1 an denselben Steckverbinder
anschließen. Sonde am Auslaufrohr des Warmwasser-
Pufferspeichers installieren.
– Kontakt auf APC-Leiterplatte: 7-8.
• Sonde T5
– Die Temperatursonde, die zwischen der Anlage und Warmwasser
umschaltet, befindet sich im Schaltschrank in einem Kunststoff-
beutel mit einem 10 m langen Kabel. Die Sonde an den freien
Steckverbinder mit der Bezeichnung "T5" im Schaltschrank
anschließen.
– Kontakt auf XT2-Leiterplatte: 3-4.
• Fernbedienungsanschlüsse der Tastatur
– Die Tastatur ist am Gerät verdrahtet. Sie kann demontiert und
abgesetzt installiert werden.
14
XT2
8 9 10 11 12
RD
YE
BK
BR
WH
5 x 0,75mm²
Bild 19 Maximale Entfernung 40 m. Stromversorgung durch das Gerät.
XT2
8 9 10 11 12
RD
YE
BK
3 x 0,75mm²
Shielded 3-wire cable for RS485
Bild 20 Maximale Entfernung 300 m. Getrennte Stromversorgung - mit
dem Gerät gelieferte Stromversorgung.
A
X Y E A B
RD
YE
BK
BR
WH
0010045072-001
A
X Y E A B
RD
YE
BK
BR
WH
POWER TRANSFORMER
220-240 AC-12V
0010045073-001
CS3000 AWP – 6721852570 (2022/11)
