Materialauswahl

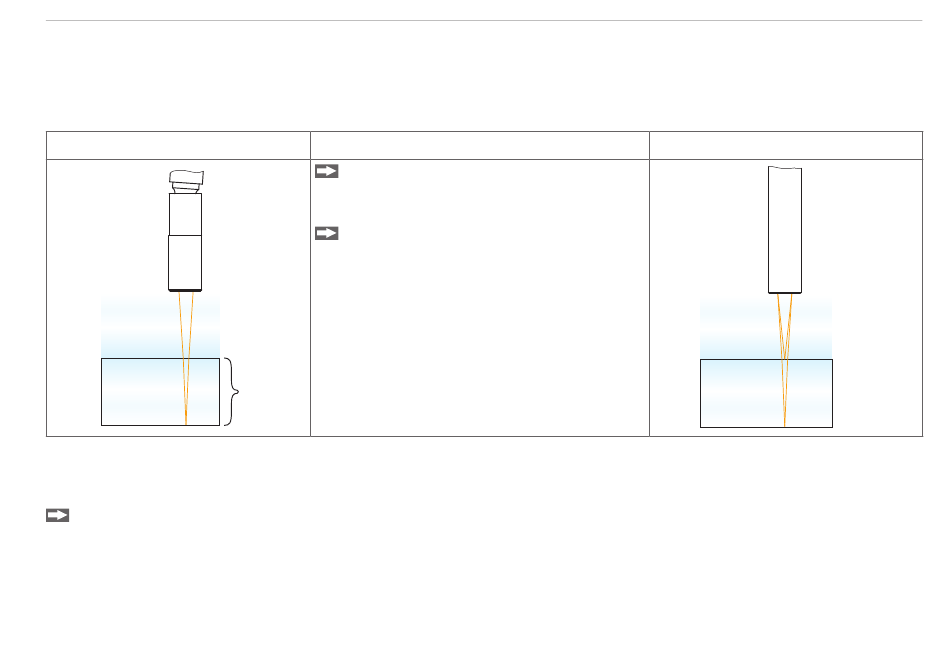

Für eine exakte Abstands- bzw. Dickenmessung ist im Controller eine Brechzahlkorrektur erforderlich. Zwischen
Sensorstirnfläche und Messobjekt (Material Infront) darf sich ausschließlich Luft befinden, andere Medien wie
z. B. Wasser oder Alkohol sind nicht möglich.
Dicke
Material
Infront
Schicht 1
Sie können die Materialtabelle bearbeiten oder ergänzen. Für ein neues Material ist ein Phasenindex und ein Grup-
penbrechungsindex nötig.
Wechseln Sie dazu in das Menü Einstellungen > Messwertaufnahme > Link zur Materialtabelle.
1) Bei einer Abstandsmessung auf transparente Objekte werden neben den Abstandspeaks auch Dickenpeaks
angezeigt, der Controller wertet diese aber nicht aus. Der Übersichtlichkeit wegen sind Dickenpeaks mit Buchstaben
gekennzeichnet.
IMS5x00
Controller IMC5400, IMC5600
Wechseln Sie in die Materialauswahl,
Menü Einstellungen > Messwert-
aufnahme.
Ordnen Sie, entsprechend dem verwen-
deten Messobjekt, das Material zu.
Peak 1
Abstand
Material
Infront
Peak 1
Schicht 1
Peak A
Peak 2
