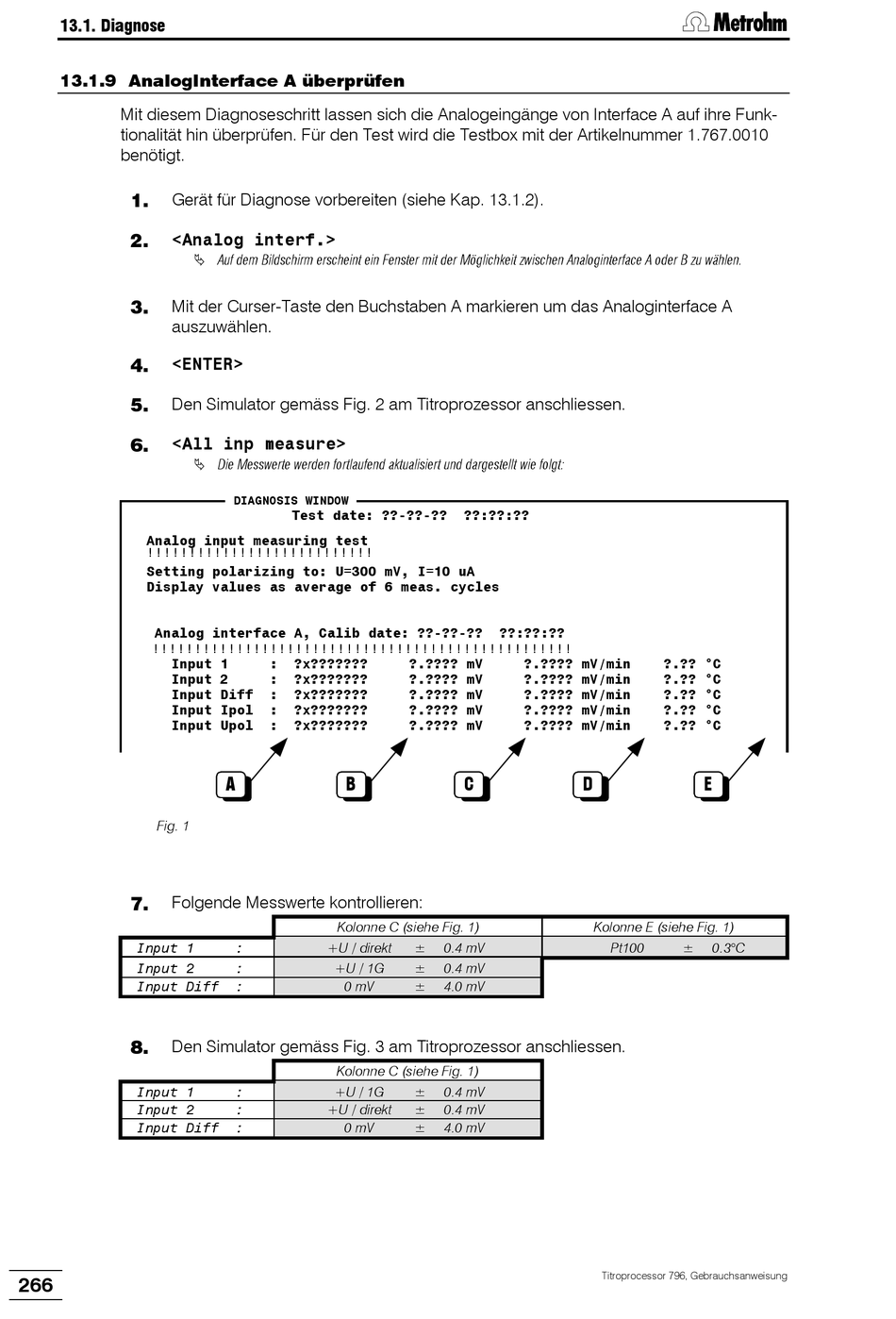

13.1. Diagnose
13.1.9 AnalogInterface A überprüfen
Mit diesem Diagnoseschritt lassen sich die Analogeingänge von Interface A auf ihre Funk-
tionalität hin überprüfen. Für den Test wird die Testbox mit der Artikelnummer 1.767.0010
benötigt.
1.
Gerät für Diagnose vorbereiten (siehe Kap. 13.1.2).
2.
<Analog interf.>
3.
Mit der Curser-Taste den Buchstaben A markieren um das Analoginterface A
auszuwählen.
4.
<ENTER>
5.
Den Simulator gemäss Fig. 2 am Titroprozessor anschliessen.
<All inp measure>
6.
Analog input measuring test
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
Setting polarizing to: U=300 mV, I=10 uA
Display values as average of 6 meas. cycles
Analog interface A, Calib date: ??-??-??
! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! ! !
Input 1
Input 2
Input Diff
Input Ipol
Input Upol
Fig. 1
7.
Folgende Messwerte kontrollieren:
Input 1
Input 2
Input Diff
Den Simulator gemäss Fig. 3 am Titroprozessor anschliessen.
8.
Input 1
Input 2
Input Diff
266
Ä Auf dem Bildschirm erscheint ein Fenster mit der Möglichkeit zwischen Analoginterface A oder B zu wählen.
Ä Die Messwerte werden fortlaufend aktualisiert und dargestellt wie folgt:
DIAGNOSIS WINDOW
Test date: ??-??-??
:
?x???????
:
?x???????
:
?x???????
:
?x???????
:
?x???????
A
B
Kolonne C (siehe Fig. 1)
:
+U / direkt
:
+U / 1G
:
0 mV
Kolonne C (siehe Fig. 1)
:
+U / 1G
:
+U / direkt
:
0 mV
??:??:??
??:??:??
?.???? mV
?.???? mV/min
?.???? mV
?.???? mV/min
?.???? mV
?.???? mV/min
?.???? mV
?.???? mV/min
?.???? mV
?.???? mV/min
C
±
0.4 mV
±
0.4 mV
±
4.0 mV
±
0.4 mV
±
0.4 mV
±
4.0 mV
?.?? °C
?.?? °C
?.?? °C
?.?? °C
?.?? °C
D
E
Kolonne E (siehe Fig. 1)
Pt100
±
0.3°C
Titroprocessor 796, Gebrauchsanweisung
