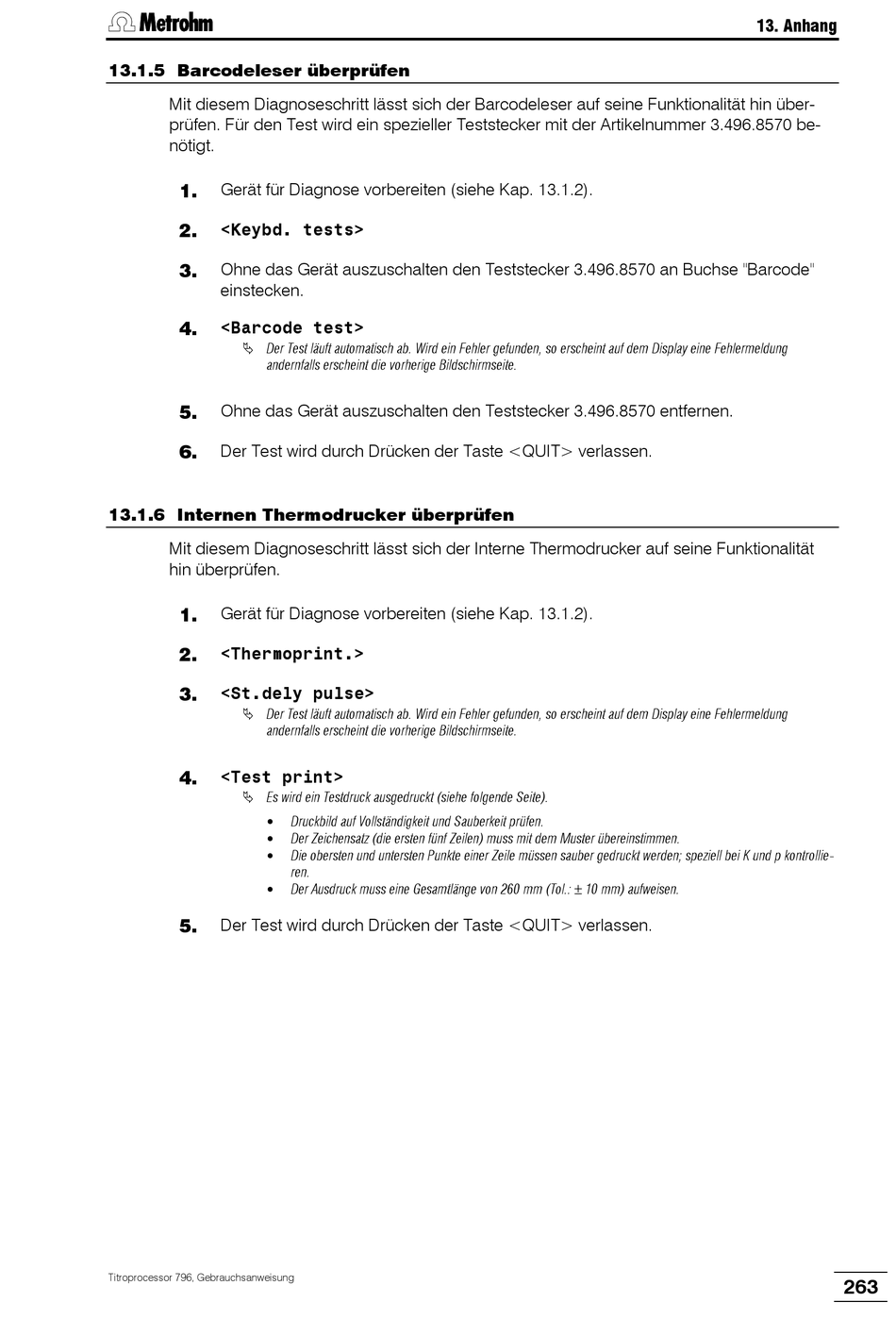

Barcodeleser Überprüfen; Internen Thermodrucker Überprüfen - Metrohm Titroprocessor 796 Gebrauchsanweisung

13.1.5 Barcodeleser überprüfen
Mit diesem Diagnoseschritt lässt sich der Barcodeleser auf seine Funktionalität hin über-
prüfen. Für den Test wird ein spezieller Teststecker mit der Artikelnummer 3.496.8570 be-
nötigt.
Gerät für Diagnose vorbereiten (siehe Kap. 13.1.2).
1.
2. <Keybd. tests>
3. Ohne das Gerät auszuschalten den Teststecker 3.496.8570 an Buchse "Barcode"
einstecken.
<Barcode test>
4.
Ä Der Test läuft automatisch ab. Wird ein Fehler gefunden, so erscheint auf dem Display eine Fehlermeldung
andernfalls erscheint die vorherige Bildschirmseite.
5. Ohne das Gerät auszuschalten den Teststecker 3.496.8570 entfernen.
6. Der Test wird durch Drücken der Taste <QUIT> verlassen.
13.1.6 Internen Thermodrucker überprüfen
Mit diesem Diagnoseschritt lässt sich der Interne Thermodrucker auf seine Funktionalität
hin überprüfen.
1. Gerät für Diagnose vorbereiten (siehe Kap. 13.1.2).
2. <Thermoprint.>
3. <St.dely pulse>
Ä Der Test läuft automatisch ab. Wird ein Fehler gefunden, so erscheint auf dem Display eine Fehlermeldung
andernfalls erscheint die vorherige Bildschirmseite.
4. <Test print>
Ä Es wird ein Testdruck ausgedruckt (siehe folgende Seite).
•
•
•
•
5. Der Test wird durch Drücken der Taste <QUIT> verlassen.
Titroprocessor 796, Gebrauchsanweisung
Druckbild auf Vollständigkeit und Sauberkeit prüfen.
Der Zeichensatz (die ersten fünf Zeilen) muss mit dem Muster übereinstimmen.
Die obersten und untersten Punkte einer Zeile müssen sauber gedruckt werden; speziell bei K und p kontrollie-
ren.
Der Ausdruck muss eine Gesamtlänge von 260 mm (Tol.: ± 10 mm) aufweisen.
13. Anhang
263
