Drucker
(Variante)
Anschlüsse

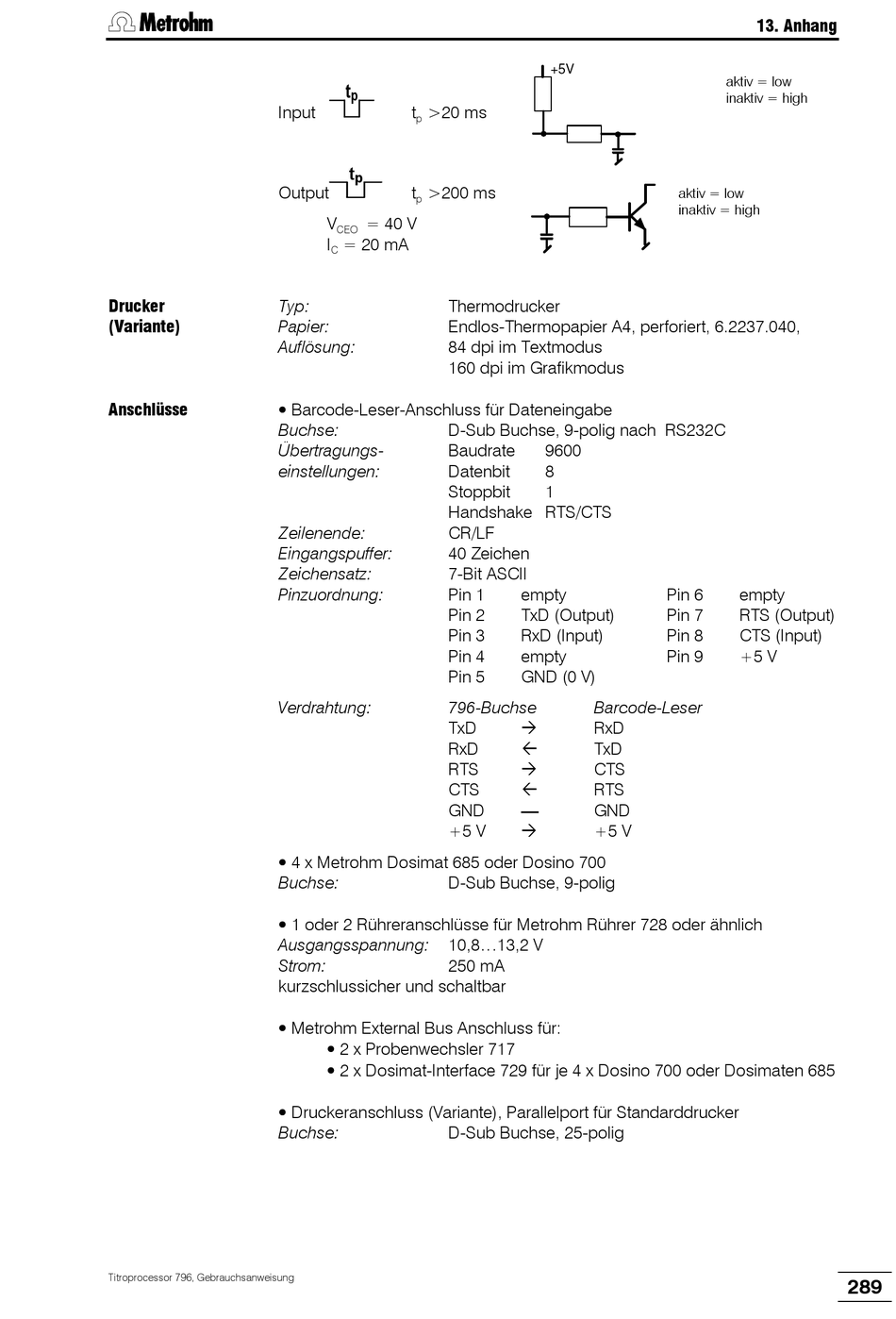

Titroprocessor 796, Gebrauchsanweisung
t
p
Input
t
>20 ms
p
t
p
Output
t
>200 ms
p
V
= 40 V
CEO
I
= 20 mA
C
Typ:
Papier:
Auflösung:
• • Barcode-Leser-Anschluss für Dateneingabe
Buchse:
Übertragungs-
einstellungen:
Zeilenende:
Eingangspuffer:
Zeichensatz:
Pinzuordnung:
Verdrahtung:
• • 4 x Metrohm Dosimat 685 oder Dosino 700
Buchse:
• • 1 oder 2 Rühreranschlüsse für Metrohm Rührer 728 oder ähnlich
Ausgangsspannung:
Strom:
kurzschlussicher und schaltbar
• • Metrohm External Bus Anschluss für:
• • 2 x Probenwechsler 717
• • 2 x Dosimat-Interface 729 für je 4 x Dosino 700 oder Dosimaten 685
• • Druckeranschluss (Variante), Parallelport für Standarddrucker
Buchse:
+5V
Thermodrucker
Endlos-Thermopapier A4, perforiert, 6.2237.040,
84 dpi im Textmodus
160 dpi im Grafikmodus
D-Sub Buchse, 9-polig nach RS232C
Baudrate
9600
Datenbit
8
Stoppbit
1
Handshake RTS/CTS
CR/LF
40 Zeichen
7-Bit ASCII
Pin 1
empty
Pin 2
TxD (Output)
Pin 3
RxD (Input)
Pin 4
empty
Pin 5
GND (0 V)
796-Buchse
Barcode-Leser
TxD
RxD
à
RxD
TxD
ß
RTS
CTS
à
CTS
RTS
ß
GND
—
GND
+5 V
+5 V
à
D-Sub Buchse, 9-polig
10,8...13,2 V
250 mA
D-Sub Buchse, 25-polig
13. Anhang
aktiv = low
inaktiv = high
aktiv = low
inaktiv = high
Pin 6
empty
Pin 7
RTS (Output)
Pin 8
CTS (Input)
Pin 9
+5 V
289
