ELEKTRISCHE ANSCHLÜSSE
HINWEISE ZU DEN VERBINDUNGEN
Nachstehend werden einige Hinweise bezüglich der Verbindungen gegeben, die im
Sinne eines korrekten Betriebs des Sicherheitslichtvorhangs befolgt werden sollten.
•
•
VORSICHT
•
•

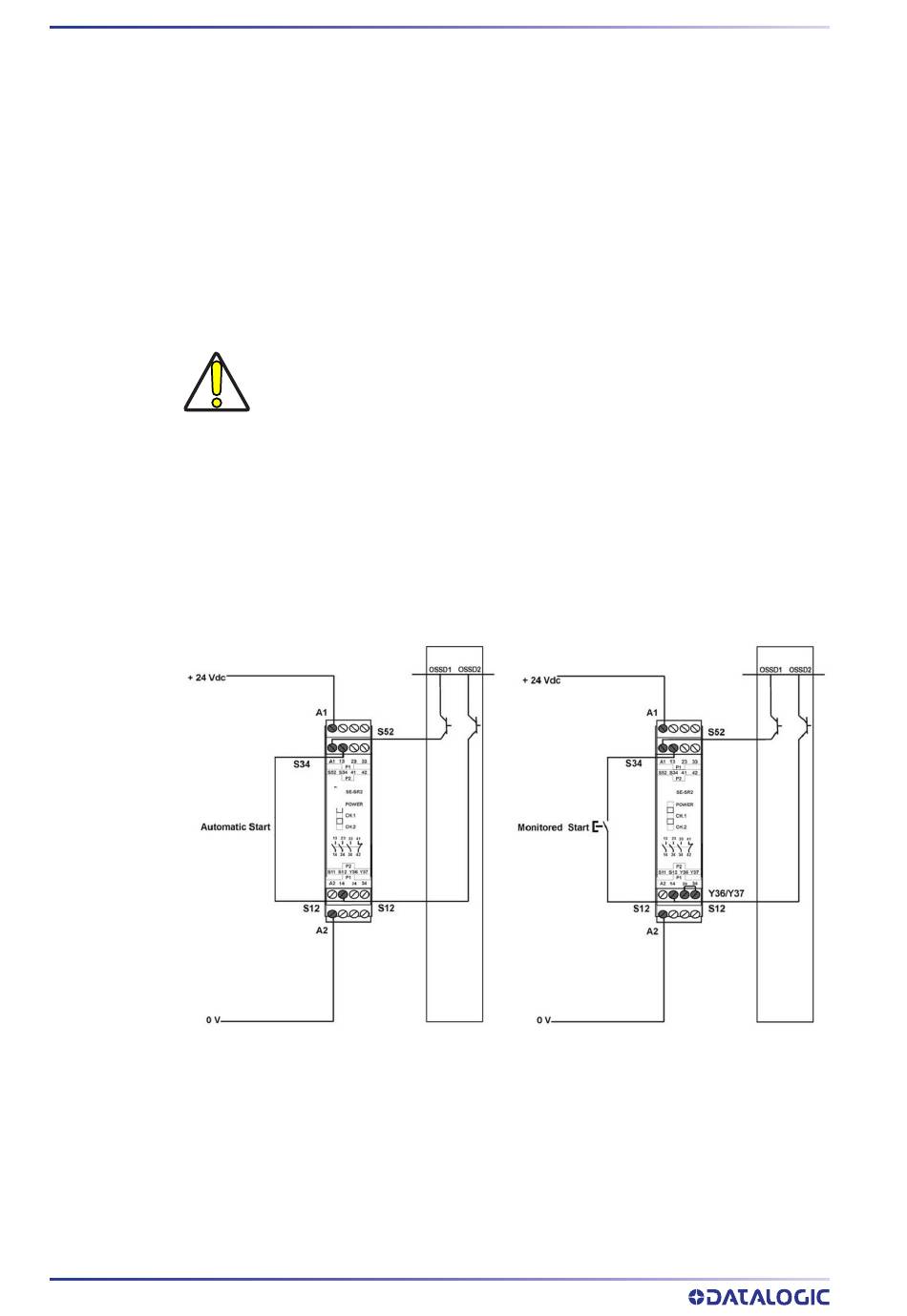

Beispiel: Anschluss an das Sicherheitsrelais SE-SR2
Die Abbildungen stellen die Verbindung zwischen den Sicherheitsvorhängen und dem
Sicherheitsrelais der Serie SE-SR2 dar, dies im Modus Automatischer Restart (links) und
Manueller Restart mit Überwachung (rechts).
•
28 SG4 EXTENDED
Die Anschlusskabel nie in die Nähe oder in Kontakt mit Kabeln mit Hochspannung
und/oder starken Stromschwankungen bringen (z. B.: Einspeisung von Motoren,
Wechselrichtern usw.).
Die OSSD-Drähte von mehreren Sicherheitslichtvorhängen nicht im gleichen
mehradrigen Kabel anschließen.
- Der TST-Draht muss über eine Taste mit Schließerkontakt an die Betriebsspan-
nung der ESPE geschlossen werden.
Die TEST-Taste muss so positioniert sein, dass der Benutzer das Schutzfeld
während jedes Tests kontrollieren kann.
Die Taste RESET/RESTART/ALIGN muss so positioniert sein, dass der
Benutzer das Schutzfeld bei allen Reset-Tätigkeiten kontrollieren kann.
Die Einrichtung ist bereits intern mit Unterdrückern für Überspannungen und -
strom ausgestattet.
Vom Einsatz weiterer externer Komponenten wird abgeraten.
Abbildung 6 - Anschluss an das Sicherheitsrelais SE-SR2
Ein Einsatz von Varistoren, RC-Schaltungen oder LEDs in Parallelschaltung zu den
Relaiseingängen oder in Reihenschaltung zu den OSSD-Ausgängen ist zu vermei-
den.
