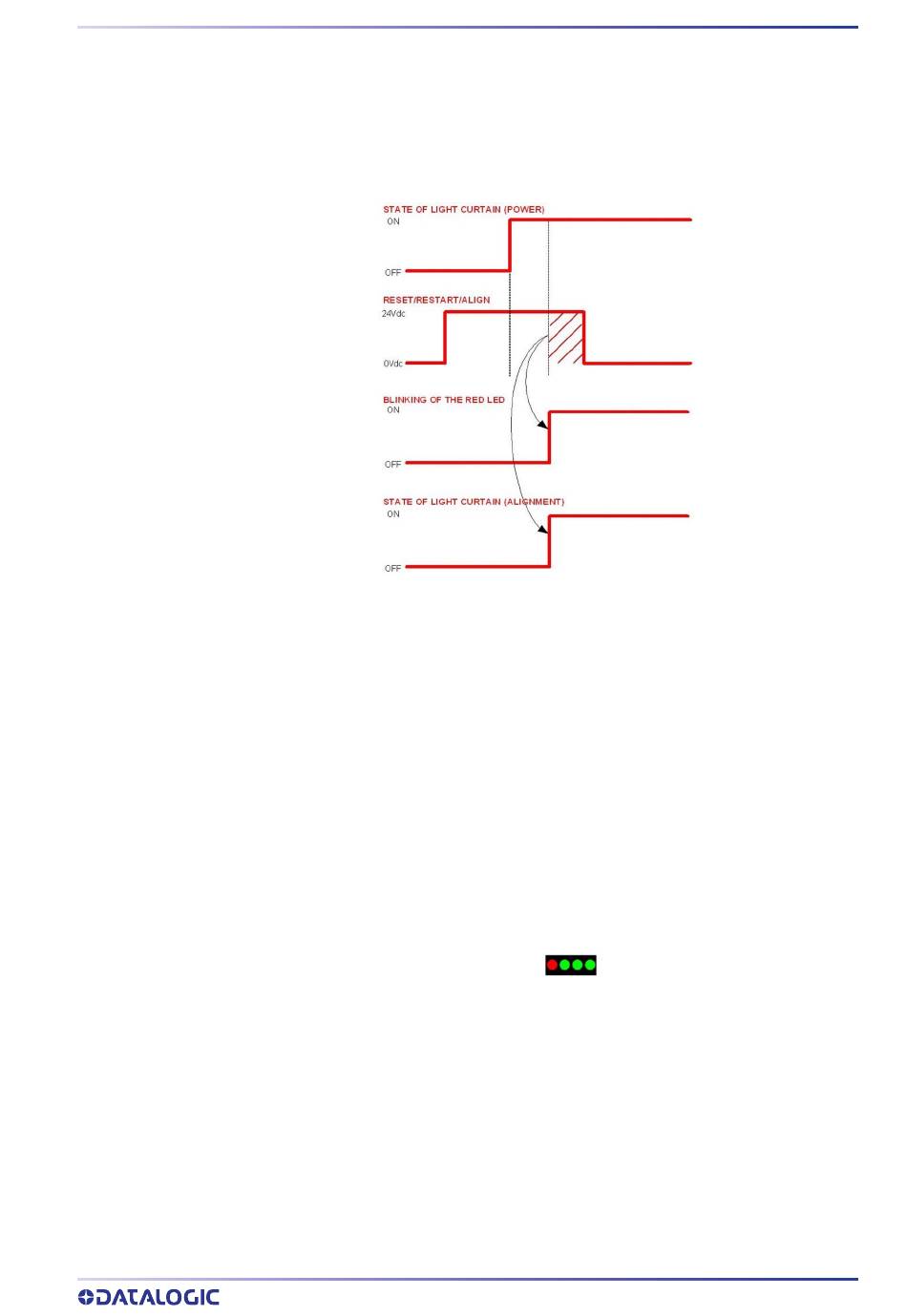

Die Ausrichtfunktion lässt sich aktivieren, indem die externe Schließerkontakt-Taste, die
an den Eingang RESET/RESTART/AUSRICHTEN (Pin 3 des 12-poligen Steckers M12 - RX-
Seite) angeschlossen ist, gedrückt wird, bis die zweite LED (rot) zu blinken beginnt und
somit auf die Aktivierung der Ausrichtfunktion hinweist, wie im folgenden entsprechen-
den Diagramm dargestellt. Bei Erreichen eines guten Ausrichtzustands wird die ESPE
durch einen Aus- und Einschaltvorgang wieder auf den normalen Betriebsmodus
gestellt.
Im Ausrichtmodus befindet sich die ESPE immer im Sicherheitszustand und die OSSD-
Ausgangsschaltelemente stehen auf OFF.
Der Ausrichtzustand wird anhand der Lesung des von jedem Strahl erhaltenen und mit
den 4 werksseitig eingestellten Schwellen verglichenen Signal-Levels von der RX-Einrich-
tung beurteilt. Das vom ersten und letzten Strahl erhaltene Level hat im Vergleich zu
den anderen einen höheren Stellenwert.
Im Ausrichtmodus informiert die Benutzeroberfläche den Benutzer über die Qualität
und das Level der Ausrichtung:
Den Empfänger in einer stabilen Position halten und den Sender so lange betätigen, bis
die gelbe LED SYNC1 erlischt. Dieser Status bestätigt das erfolgte Ausrichten des ersten
Synchronisationsstrahls.
Den Sender so lange um die Achse der unteren Optik drehen, bis auch die gelbe LED
SYNC2 erlischt.
Anhand geringfügiger Einstellungen zuerst für die eine, dann für die andere Einheit den
Bereich einschränken, innerhalb dem man die Bedingung der Stabilität hat und versu-
chen, das maximale LEVEL der Ausrichtung (
) zu erreichen, dann versuchen, die
anderen beiden Einheiten in der Mitte dieses Bereichs auszurichten.
Die beiden Einheiten fest mit den Montagewinkeln befestigen. Überprüfen, dass das
LEVEL an der RX-Einheit so hoch wie möglich resultiert und dass die Lichtachsen nicht
unterbrochen sind, dann überprüfen, dass alle LEDs der LEVEL-Anzeige erlöschen, auch
wenn nur ein Strahl unterbrochen wird. Dieser Test wird mithilfe des entsprechenden
Musters mit einer für die Auflösung der verwendeten Einrichtung geeigneten Abmes-
sung durchgeführt (siehe "
).
Vor und nach der Erstinstallation" auf Seite 19
Die Einrichtung ausschalten und erneut in der normalen Betriebsweise einschalten. Der
Ausrichtlevel wird auch während des normalen Betriebs der Einrichtung durch das Dis-
play überwacht (siehe "
). Wurde der Lichtvorhang ein-
Benutzeroberfläche" auf Seite 79
mal ausgerichtet und entsprechend befestigt, ist diese Anzeige sowohl für die
BEDIENUNGSANLEITUNG 31
