Blanking-Modus in der spezifischen Konfiguration
Im ACM können maximal 5 Blanking-Bereiche (feste + floating) konfiguriert werden
(mindestens ein Trennstrahl zwischen den Bereichen ist jedoch erforderlich).
Über ACM kann die Strahlenzahl vom Benutzer gewählt werden.
Reduzierte Auflösung
Die GUI berechnet die maximalen Abmessungen des Objekts (in mm), die die ESPE
erfassen kann, ohne den SICHERHEITSSTATUS auszulösen.
Die reelle Auflösung der ESPE ändert sich in Abhängigkeit von dem abweichenden Wert,
der dem Parameter N zugewiesen wird.
Der Sicherheitsabstand muss auf der Grundlage der reellen Auflösung berechnet wer-
den.
REELLE AUFLÖSUNG
NR. WERT
1
2
3
4

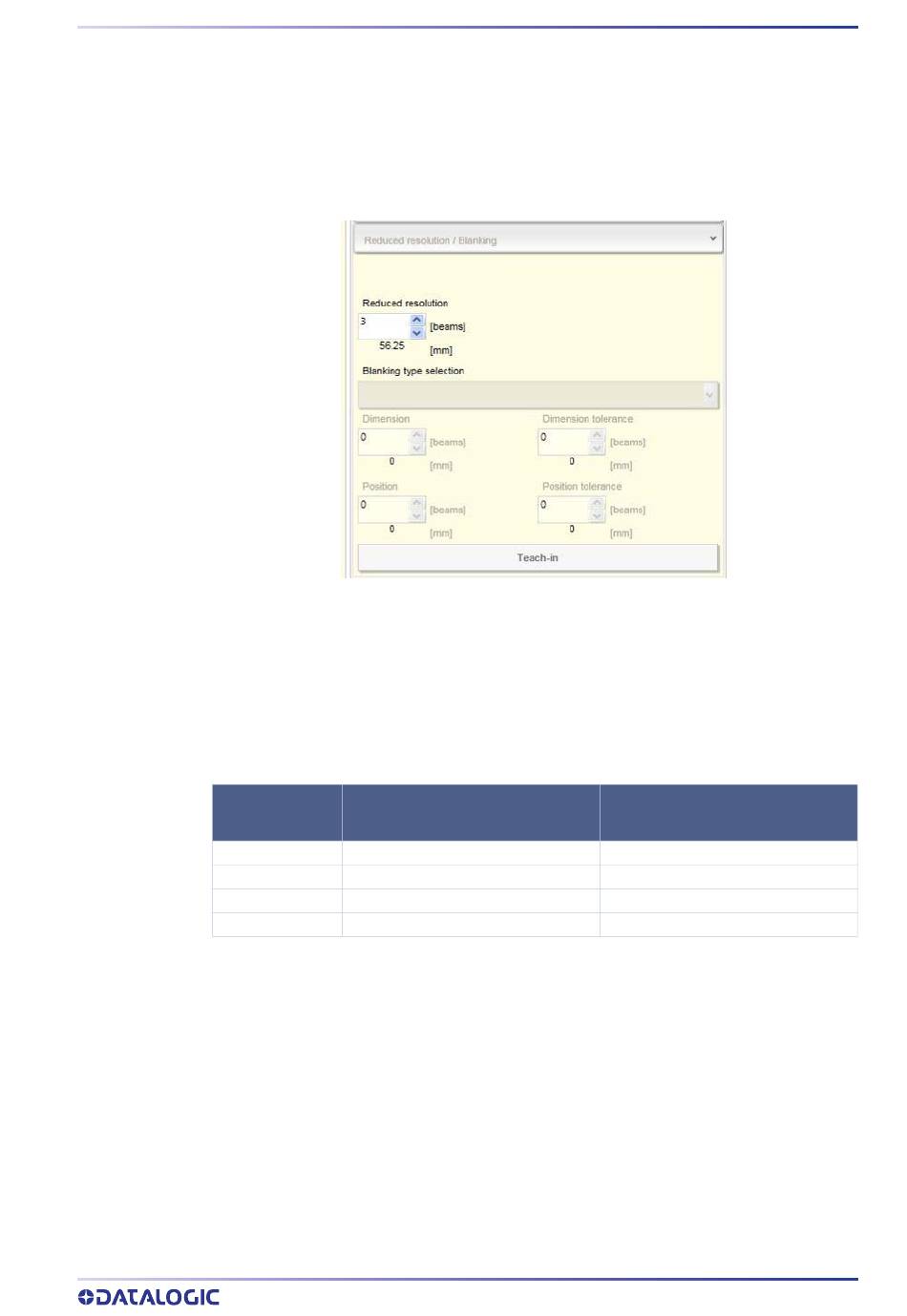

Abbildung 57 - ACM-Konfiguration
ESPE 14 mm
23 mm
33 mm
42 mm
51 mm
OVERRIDE BEI SG4-N
REELLE AUFLÖSUNG
ESPE 30 mm
49 mm
68 mm
87 mm
105 mm
