Nachfolgend wird beschrieben, wie der Restart-Modus sowohl über die Taste als auch
über die Benutzeroberfläche gewählt werden kann.
TEST
Die TEST-Funktion lässt sich durch das mindestens 0,5 Sekunden lange Drücken der an
den TEST-Eingang der TX-Einrichtung angeschlossenen 24 Vdc NO Taste aktivieren (Pin 2
des 5-poligen M12 Steckers).
Der TEST deaktiviert die Sendestufe und die RX-Seite erfasst daher die (alle) Strahlen als
unterbrochen und die OSSD sinkt innerhalb der Ansprechzeit ab.

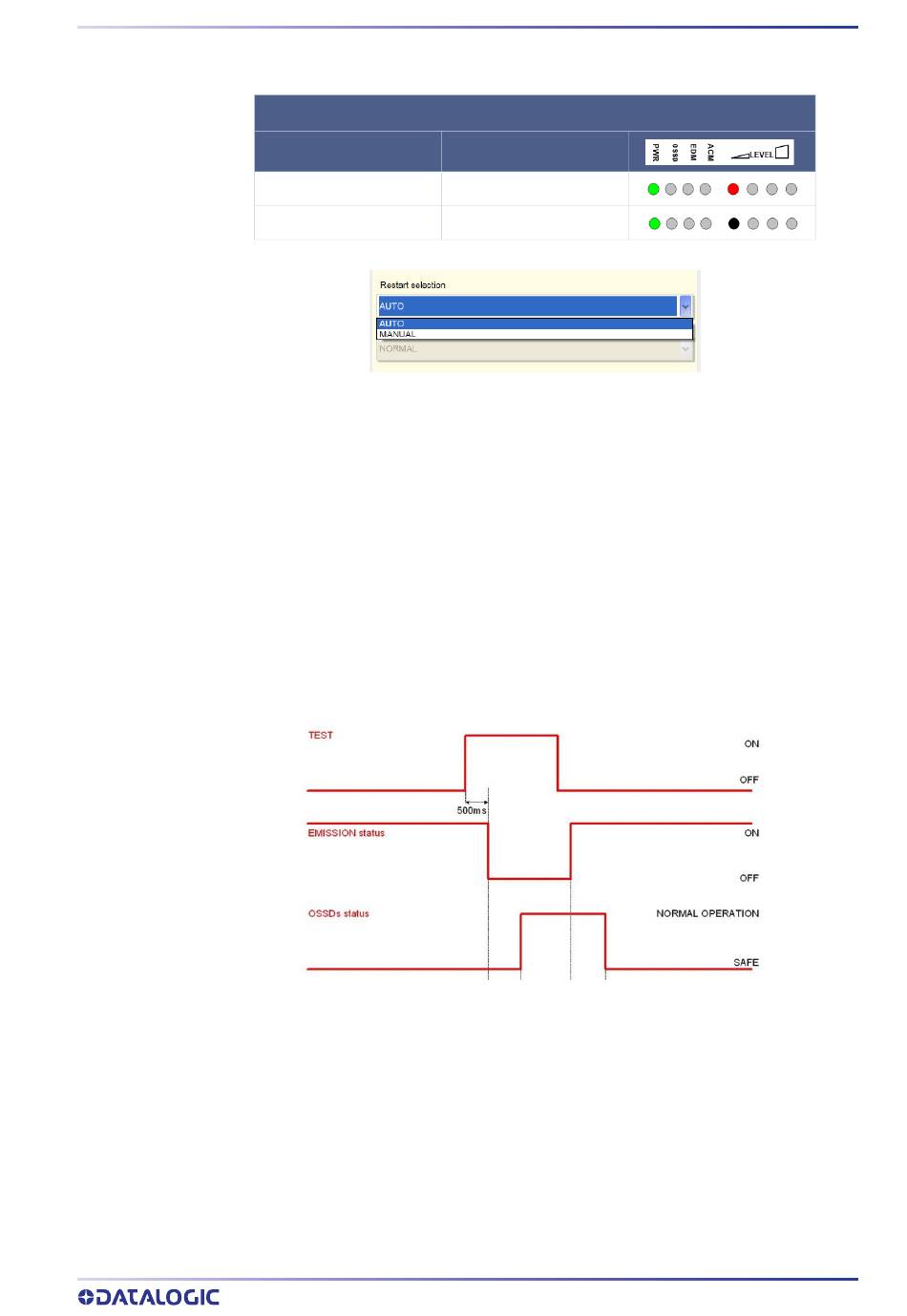

Wie im nachfolgendem Zeitendiagramm dargestellt, schalten die OSSD nach 500 msec
(plus eine Zykluszeit) und der Ansprechzeit des Lichtvorhangs in den OFF Status (UNTER-
BRECHUNGSSTATUS).
BCM-KONFIGURATION: RESTART-MODUS
Auto
Manuell
Abbildung 4 - ACM-Konfiguration: Restart-Modus
LED 5 ON rot
LED 5 OFF
Abbildung 5 - Testzeiten
TEST
BEDIENUNGSANLEITUNG 45
