INSTALLATION
Darüber hinaus darf die Maschine im normalen Betriebszustand nicht gestartet werden
können, wenn sich der Bediener noch innerhalb des Gefahrenbereichs befindet.
In den Fällen, in denen es nicht möglich sein sollte, den Lichtvorhang in unmittelbarer
Nähe des Gefahrenbereichs zu installieren, muss die Möglichkeit eines seitlichen
Zugangs durch eine entsprechende Installation, z.B. eines zweiten, waagrecht ausge-
richteten Lichtvorhangs, ausgeschlossen werden, siehe Abbildung 4.

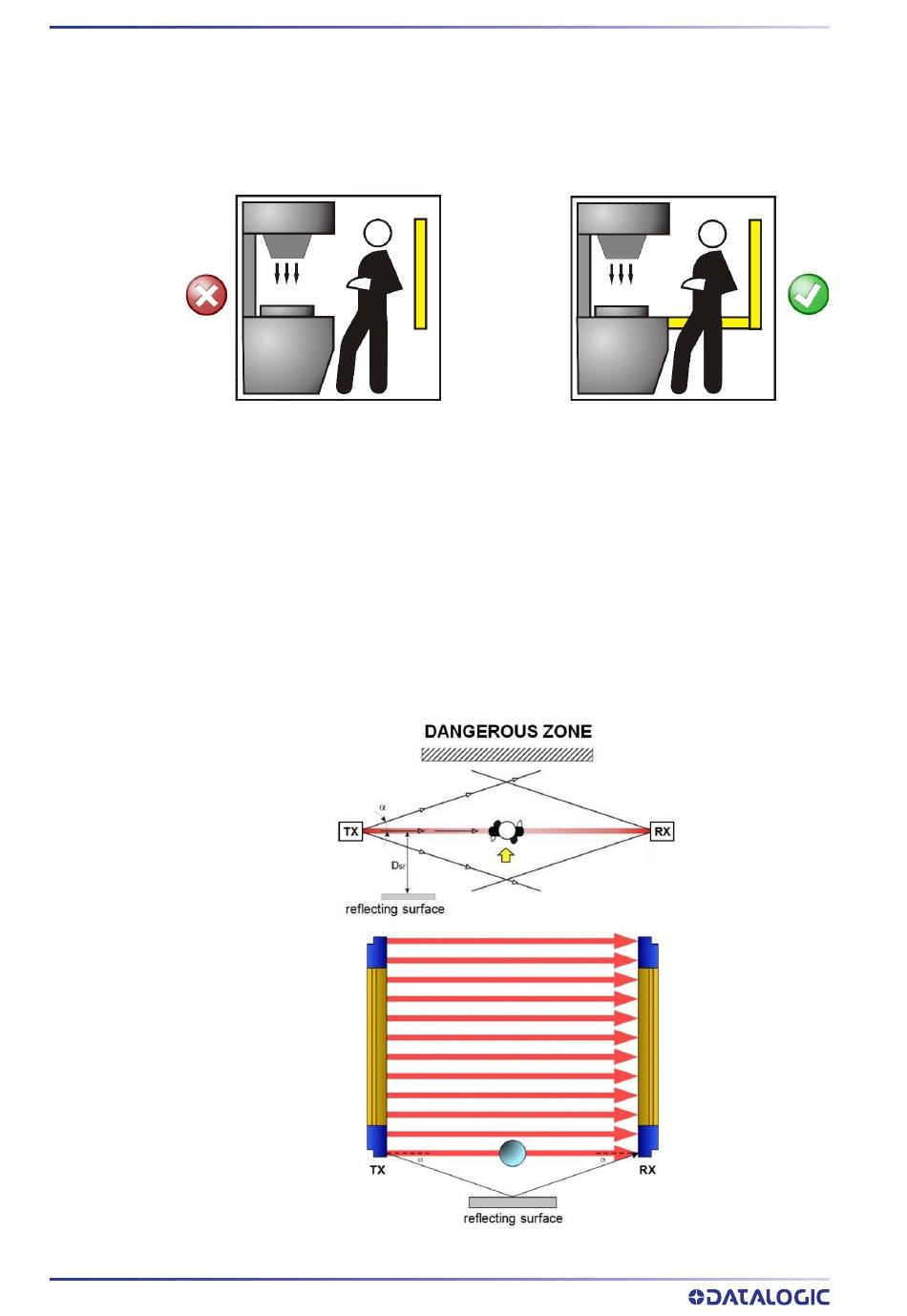

Abbildung 3 - Falsche Positionierung
Mindestabstand von reflektierenden Flächen
Reflektierende Flächen, die sich in der Nähe der von der Schutzeinrichtung ausgehen-
den Strahlen (oberhalb, unterhalb oder seitlich davon) befinden, können passive Refle-
xionen bewirken. Diese passiven Reflexionen können die Erfassung des Objekts im
geschützten Bereich beeinträchtigen. Sollte die Empfängereinheit RX darüber hinaus
einen sekundären Strahl erfassen (Reflex von der reflektierenden, seitlich angeordneten
Fläche), könnte es vorkommen, dass das Objekt auch dann nicht erfasst wird, wenn es
den Hauptstrahl unterbricht.
14 SG4 EXTENDED
des Lichtvorhangs
Abbildung 5 - Mindestabstand von reflektierenden Flächen
Abbildung 4 - Korrekte
Positionierung des Lichtvorhangs
