FUNKTION
KASKADE (MODELLE SG4-P)
Ein vorgesehener Bus ist für die Verbindung zwischen der Master- und Slave-Einheit
zuständig. Derselbe Bus wird zum Anschluss des SG4-DONGLE, der den Lichtvorhang an
das Ethernet anschließt, verwendet.
Um der Slaveeinrichtung sicherheitsrelevante Informationen und den entsprechenden
Status mitzuteilen, wird ein proprietäres Sendeprotokoll verwendet.
Die OSSD sind physisch nur an die Mastereinheit angeschlossen. Ausschließlich die Mas-
tereinheit ist in der Lage, ihren Status zu kontrollieren.
Schlägt die Übertragung aufgrund eines Stuck-at-Fehlers oder einer Signalabschwä-
chung fehl, schalten die Master- und Slaveeinheiten auf den blockierten Status.
In einer Kaskadenkonfiguration lassen sich maximal drei Einheiten (Master und zwei Sla-
ves) anschließen: maximal 160 Strahlen bei Modellen mit einer Auflösung von 30 mm
und maximal 320 Strahlen bei Modellen mit einer Auflösung von 14 mm.
Die maximale Länge der Mastereinheit beträgt 1800 mm und die maximale Länge jeder
Slaveeinheit 1200 mm. Für einen korrekten Anschluss der Einheiten in Kaskaden-Konfi-
guration müssen angemessene Kabel verwendet werden (CS-F1-80-B-01, CS-F1-80-B-
005, CS-F1-80-B-0005 im Kapitel "
Modelle mit Auflösung 30 mm
Modelle mit Auflösung 14 mm
Beim Start wird ein Selbsterkennungsverfahren ausgeführt, das automatisch die Topolo-
gie der Kaskade erfasst und für eine korrekte Ausrichtung der Einheiten sorgt.
Um die Selbsterkennung zu ermöglichen, muss die Verschlusskappe (im Kit enthalten)
an den Anschlussstecker der letzten Einheit des Kaskadensystems sowohl in der Sende-
als auch in der Empfängereinheit angeschlossen werden.
Ohne diesen Anschluss wird in den Master- und Slaveeinheiten ein kritischer Kommuni-
kationsfehler erzeugt.
Kaskadenschaltung
Die Kaskadenschaltung kann mit zwei oder drei Sicherheitslichtvorhängen (Standardmo-
dell) erfolgen, die unterschiedliche Längen und Auflösungen aufweisen können.
In einer Kaskadenkonfiguration lassen sich maximal 160 Strahlen bei Modellen mit einer
Auflösung von 30 mm und maximal 320 Strahlen bei Modellen mit einer Auflösung von
14 mm anschließen. Die maximale Länge der Mastereinheit beträgt 1800 mm und die
maximale Länge jeder Slaveeinheit 1200 mm.
76 SG4 EXTENDED
Zubehör" auf Seite 95

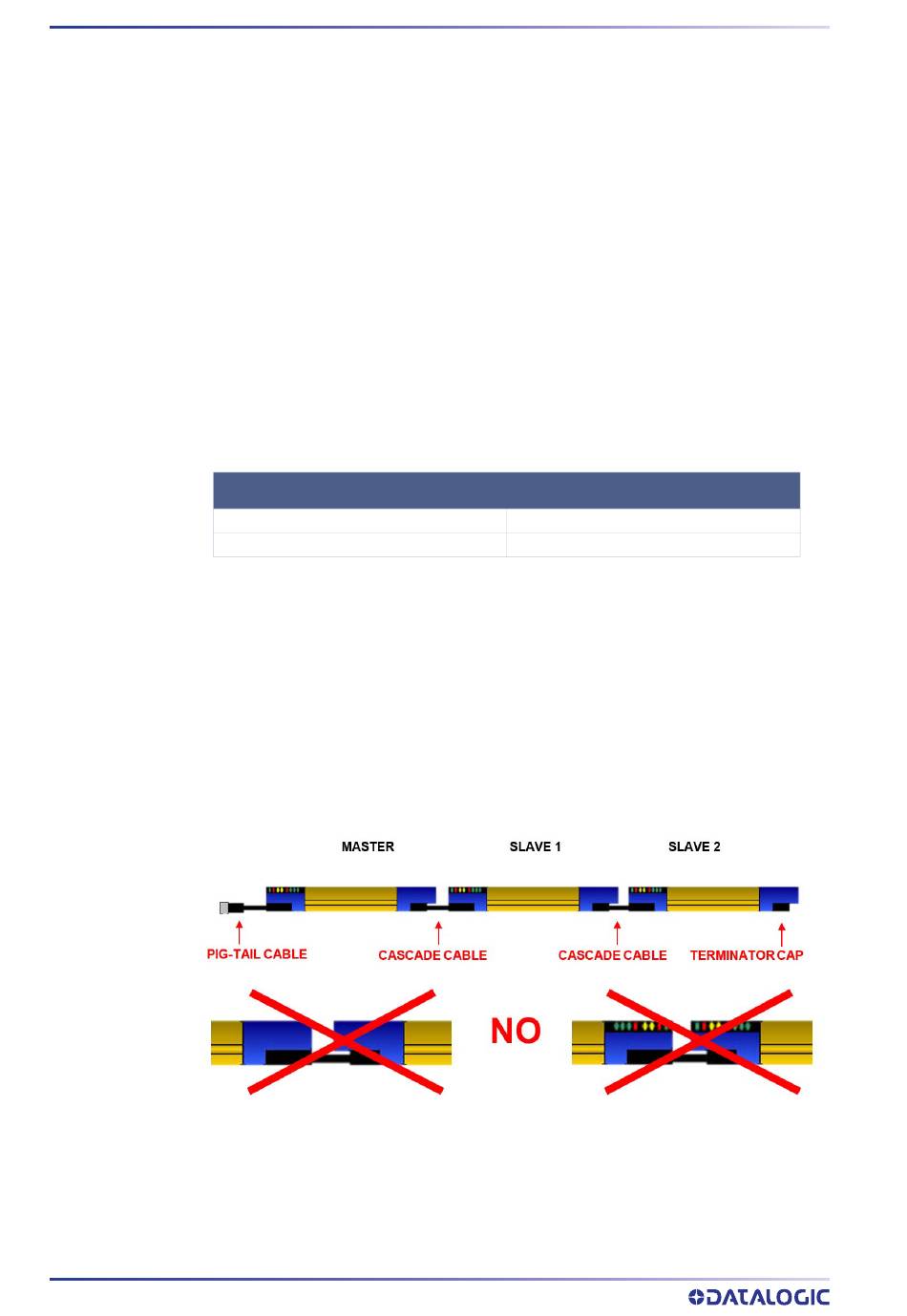

MAX. 3 EINHEITEN (1 MASTER UND 2 SLAVE)
).
max. 160 Strahlen
max. 320 Strahlen
