FUNKTION
In der nachstehenden Tabelle werden die unterschiedlichen Reichweiten für beide Auf-
lösungen zusammengefasst, wenn die reduzierte Reichweite geändert wird.
AUFLÖSUNG 30mm
TX lange Reichweite
TX reduzierte Reichweite
AUFLÖSUNG 14mm
TX lange Reichweite
TX reduzierte Reichweite
HINWEIS
MUTING
Die Muting-Funktion gewährleistet die automatische Freischaltung der Sicherheitsfunk-
tion über die gesamte oder einen Teil der Schutzfeldhöhe, um spezifische zyklische
Arbeitsmaßnahmen ausführen zu können, ohne dass hierzu der Maschinenbetrieb
gestoppt werden muss.
Gemäß der Sicherheitsanforderungen ist die ESPE mit zwei Eingängen zur Aktivierung
der Muting-Funktion ausgestattet, MUTING1 und MUTING2.
Die Muting-Sensoren müssen das durchgeführte Material (Paletten, Fahrzeuge usw.) in
Abhängigkeit seiner Länge und Geschwindigkeit erkennen können.
Bei unterschiedlichen Fördergeschwindigkeiten in der Muting-Zone ist deren Auswir-
kung auf die Gesamtdauer des Muting-Verfahrens zu berücksichtigen.
•

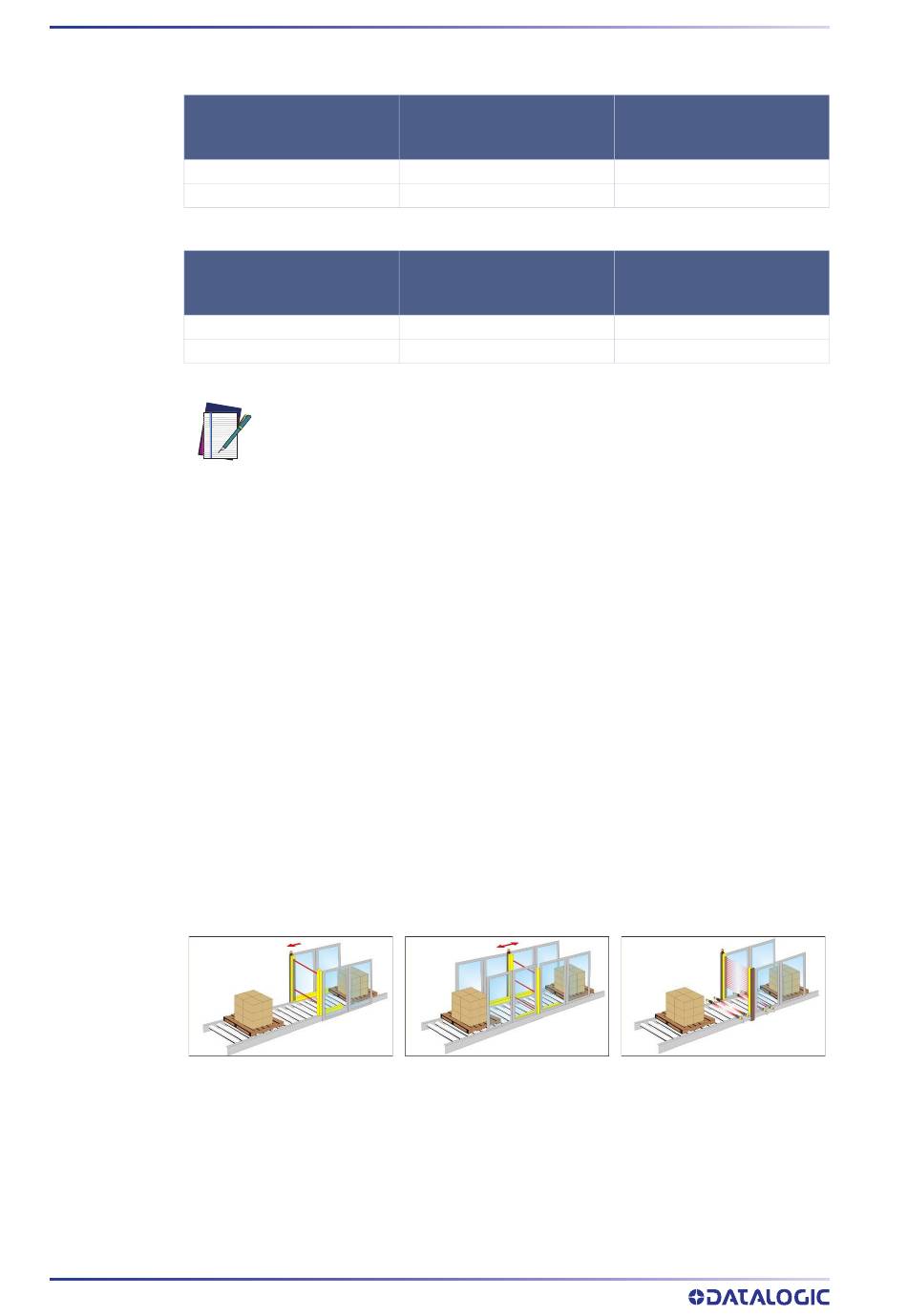

Abbildung 16 - L-Version mit
integrierten Muting-Sensoren für
Muting in eine Richtung
•
50 SG4 EXTENDED
Nur die Modelle SG4-...-N haben eine lange RX-Reichweite.
Die Muting-Funktion schließt den Lichtvorhang während des Betriebs aus und hält
die OSSD-Ausgangsschaltelemente in Abhängigkeit der speziellen Betriebsanfor-
derungen (siehe Abbildungen) im aktivierten Zustand.
In Übereinstimmung mit den geltenden Normen verfügt der Sicherheitslichtvor-
hang über zwei Eingänge (MUTING1 und MUTING2) zur Aktivierung dieser Funk-
tion.
RX LANGE
REICHWEITE
20
12
RX LANGE
REICHWEITE
7
4
Abbildung 17 - T-Version mit
integrierten Muting-Sensoren für
Muting in zwei Richtungen
RX REDUZIERTE
REICHWEITE
6
4
RX REDUZIERTE
REICHWEITE
2
1
Abbildung 18 - Linear-Version
mit externen Muting-Sensoren
