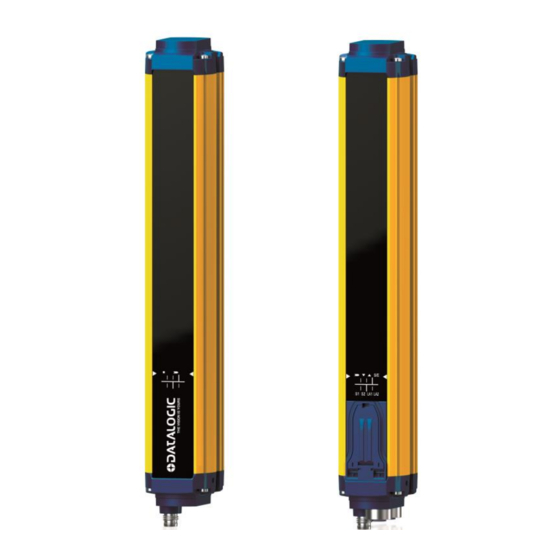

Infrarot-sicherheitslichtvorhänge sg4-xx-xxx-op-serie
Vorschau ausblenden Andere Handbücher für SG4 FIELDBUS:

Werbung

Diese Kurzanleitung
Bedienungsanleitung mit dem QR-Code oder im Internet unter www.datalogic.com.
Klicken Sie auf den Support > Produktsuche geben Sie den Nachnamen der SG4
ein und wählen Sie dann Ihr Produkt aus der Dropdown-Liste aus. Klicken Sie auf den
Link Manuals & Technical Literature, um Ihr Bedienungsanleitung zu downloaden.
Jederzeit muss bei der Installation und beim Arbeiten die Bedienungsanleitung mit
dem Produkt
Für den korrekten und sicheren Einsatz der Sicherheitslichtvorhänge der SG4 FIELDBUS Serie müssen
folgende Angaben beachtet werden:
 Das System für den Maschinenstopp muss elektrisch steuerbar sein.
 Diese Steuerung muss in der Lage sein, die gefährliche Maschinenbewegung innerhalb der gemäß Kap.1.3 der
kompletten
Bedienungsanleitung
 Die Installation des Lichtvorhangs und die entsprechenden elektrischen Anschlüsse müssen von Fachpersonal und
unter Einhaltung der in den entsprechenden Kapiteln (Kap.2; 3; 4; 5) der kompletten
Vorschriften und den anhängigen Richtlinien vorgenommen werden.
 Der Lichtvorhang muss so angeordnet werden, dass kein Zugang in den Gefahrenbereich ohne die Unterbrechung der
Strahlen möglich ist.
 Das im Gefahrenbereich tätige Personal muss bezüglich des Arbeitsverfahrens des Sicherheitsvorhangs entsprechend
geschult werden.
 Vor dem Einschalten des Lichtvorhangs muss man strikt die Anleitungen bezüglich des korrekten Betriebs befolgen.
Vorsichtsmaßnahmen bei Auswahl und Installation
Sich darüber vergewissern, dass das von der Einrichtung SG4 garantierte Sicherheitsniveau (Typ 4)
mit der effektiven Risikobeurteilung der zu überwachenden Maschine, so wie von den Normen
EN ISO 13849-1 und EN 62061 festgelegt wird, übereinstimmt.
 Die Größe des kleinsten, der zu erfassenden Objekte darf nicht über dem Auflösungsgrad der Einrichtung liegen.
 Die Umgebung, in der die ESPE installiert wird, muss den in Kap."Technische Daten" der kompletten
Bedienungsanleitung
angegebenen technischen Eigenschaften der Lichtvorhänge entsprechen.
 Installationen in der Nähe von sehr intensiv strahlenden und/oder blinkenden Lichtquellen, insbesondere in der Nähe
der Frontfläche der Empfängereinheit, sind zu vermeiden.
 Das Vorliegen starker elektromagnetischer Störungen könnte den einwandfreien Betrieb der Einrichtung
beeinträchtigen. Diese Bedingung muss gemeinsam mit dem Kundendienst der Datalogic sorgfältig geprüft werden.
 Rauch, Nebel oder fliegender Staub im Arbeitsumfeld können die Reichweite der Schutzeinrichtung deutlich reduzieren.
 Plötzliche und erhebliche Temperaturschwankungen mit besonders niedrigen Spitzenwerten können, durch Bilden einer
dünnen Kondensschicht auf den frontalen Flächen der Einrichtung, ihre korrekte Funktionsweise beeinträchtigen.
 Reflektierende Flächen in der Nähe der von der Sicherheitseinrichtung ausgehenden Strahlen (oberhalb, unterhalb oder
seitlich davon) können passive Reflexionen bewirken, die das Erfassen des Objekts innerhalb des Schutzfeldbereichs
beeinträchtigen.
 Die Schutzeinrichtung muss in einer Entfernung installiert werden, die über dem minimalen Sicherheitsabstand S
liegt, so dass sichergestellt werden kann, dass der Bediener so lange nicht in den Gefahrenbereich eindringen kann, bis
das gefährliche, sich in Bewegung befindliche Organ durch Auslösen der ESPE nicht gestoppt wurde.
Die Nichteinhaltung des Sicherheitsabstands reduziert die Schutzfunktion der ESPE oder hebt sie vollständig
auf. Weitere Informationen bezüglich der Berechnung des Sicherheitsabstands können Sie der kompletten
Bedienungsanleitung
ersetzt nicht die Bedienungsanleitung. Downloaden Sie die
zur Verfügung
stehen.
Sicherheitsinformationen
ermittelten Nachlaufzeit "T" und in jeder Phase des Bearbeitungszyklus zu stoppen.
entnehmen.
SG4 FIELDBUS
(SG4-xx-xxx-OP-x)
Infrarot-Sicherheitslichtvorhänge
KURZANLEITUNG
1
Bedienungsanleitung
enthaltenen

Werbung

loading

Inhaltszusammenfassung für Datalogic SG4 FIELDBUS

  • Seite 1 Verfügung stehen. Sicherheitsinformationen Für den korrekten und sicheren Einsatz der Sicherheitslichtvorhänge der SG4 FIELDBUS Serie müssen folgende Angaben beachtet werden:  Das System für den Maschinenstopp muss elektrisch steuerbar sein.  Diese Steuerung muss in der Lage sein, die gefährliche Maschinenbewegung innerhalb der gemäß Kap.1.3 der...
  • Seite 2: Pinbelegung Und Anschlusskonfiguration Der Pins

    PINBELEGUNG UND ANSCHLUSSKONFIGURATION DER PINS Empfänger (RX) Sender (TX) Für den Empfänger wird ein M8 4-Pin-Stecker für die Stromversorgung verwendet, während zwei D-codierte M12- Ethernet-Anschlüsse für die Verbindung mit dem Dual Port Ethernet Powerlink CN-Knoten sorgen. SIGNAL POWER CONNECTOR 24VDC (BRAUN) NICHT VERWENDET (WEISS) 0 V (BLAU) NICHT VERWENDET (SCHWARZ)
  • Seite 3 ALIGNMENT PROCEDURE Das Ausrichten der Sende- und der Empfangseinheit ist für einen einwandfreien Betrieb des Lichtvorhangs unerlässlich. Eine gute Ausrichtung verhindert, dass der Status der Ausgänge aufgrund von Staub oder Schwingungen instabil resultiert. Eine perfekte Ausrichtung ist dadurch erreicht, indem die optischen Achsen des ersten und letzten Strahls des Senders mit den optischen Achsen der entsprechenden Elemente des Empfängers auf Übereinstimmung gebracht werden.
  • Seite 4 Fahren Sie mit folgenden Schritten fort, um von Bedingung 2 auf Bedingung 1 zu schalten:  Halten Sie den Empfänger in einer stabilen Position und regulieren Sie den Sender, bis die gelbe LED ( SYNC) erlischt. Diese Bedingung zeigt die tatsächliche Ausrichtung des ersten Synchronisationsstrahls. ...
  • Seite 5 Für Lichtvorhänge Serie FIELDBUS sind nach Lichtvorhangmodell unterschiedliche Beschreibungsdateien erhältlich; bitte auf die nachstehende Tabelle Bezug nehmen: Modelle Länge (mm) Beschreibung Dateien Base FFFF000D-SG4-x-x-OP-B.xdd 150-1800 (SG4-xx-xxx-OP-B) SG4-x-x-OP-B.xosdd Advanced bis 600mm FFFF000D-SG4-14_30-15_60-OP-A.xdd 150-600 (SG4-xx-xxx-OP-A) SG4-14_30-15_60-OP-A.xosdd Advanced von 750mm bis 1800mm FFFF000D-SG4-14_30-75_180-OP-A.xdd 750-1800 (SG4-xx-xxx-OP-A) SG4-14_30-75_180-OP-A.xosdd...
  • Seite 6 Projekt bereitstehen. Einfach das richtige Gerät suchen und ziehen und ablegen. SG4 FIELDBUS Geräte im Automation Studio Hardware-Katalog EINSTELLUNG DER ADRESSE DES GERÄTS In Automation Studio auf das Gerät SG4 FIELDBUS rechtsklicken und „Knotennummer ändern“ wählen. Die Adresse von 1 bis 240 eingeben. Die EPL-Gerätadresse in AutomationStudio wählen Auf dem Gerät die gleiche Adresse wählen, indem man die zwei Drehschalter unter der blauen Kunststoffklappe einstellt.
  • Seite 7: Benutzeroberfläche Und Diagnose

    BENUTZEROBERFLÄCHE UND DIAGNOSE Benutzeroberfläche Empfänger Sender An der Unterseite des Lichtvorhangs hilft eine Benutzeroberfläche mit 8 LEDs dem Kunden, den Zustand des Lichtvorhangs und die Änderung POWERLINK/openSAFETY zu überprüfen. Empfänger (RX): FARBE FUNKTION NORMALER BETRIEB FUNKTIONSFEHLER STRAHLENSTATUS Rot/Grün Rot Ein ► Zumindest ein Strahl wird unterbrochen Rot Ein Grün Ein ►...
  • Seite 8 Die Gewährleistungsfrist für dieses Produkt beträgt 36 Monate. Für weitere Informationen siehe allgemeine Verkaufsbedingungen unter www.datalogic.com. © 2017 - 2018 Datalogic S.p.A. und/oder die Tochtergesellschaften  ALLE RECHTE VORBEHALTEN. Ohne die im Urheberrecht festgelegten Rechte einzuschränken, darf kein Teil dieses Dokuments ohne die ausdrückliche schriftliche Erlaubnis von Datalogic S.p.A.
