ELEKTRISCHE ANSCHLÜSSE

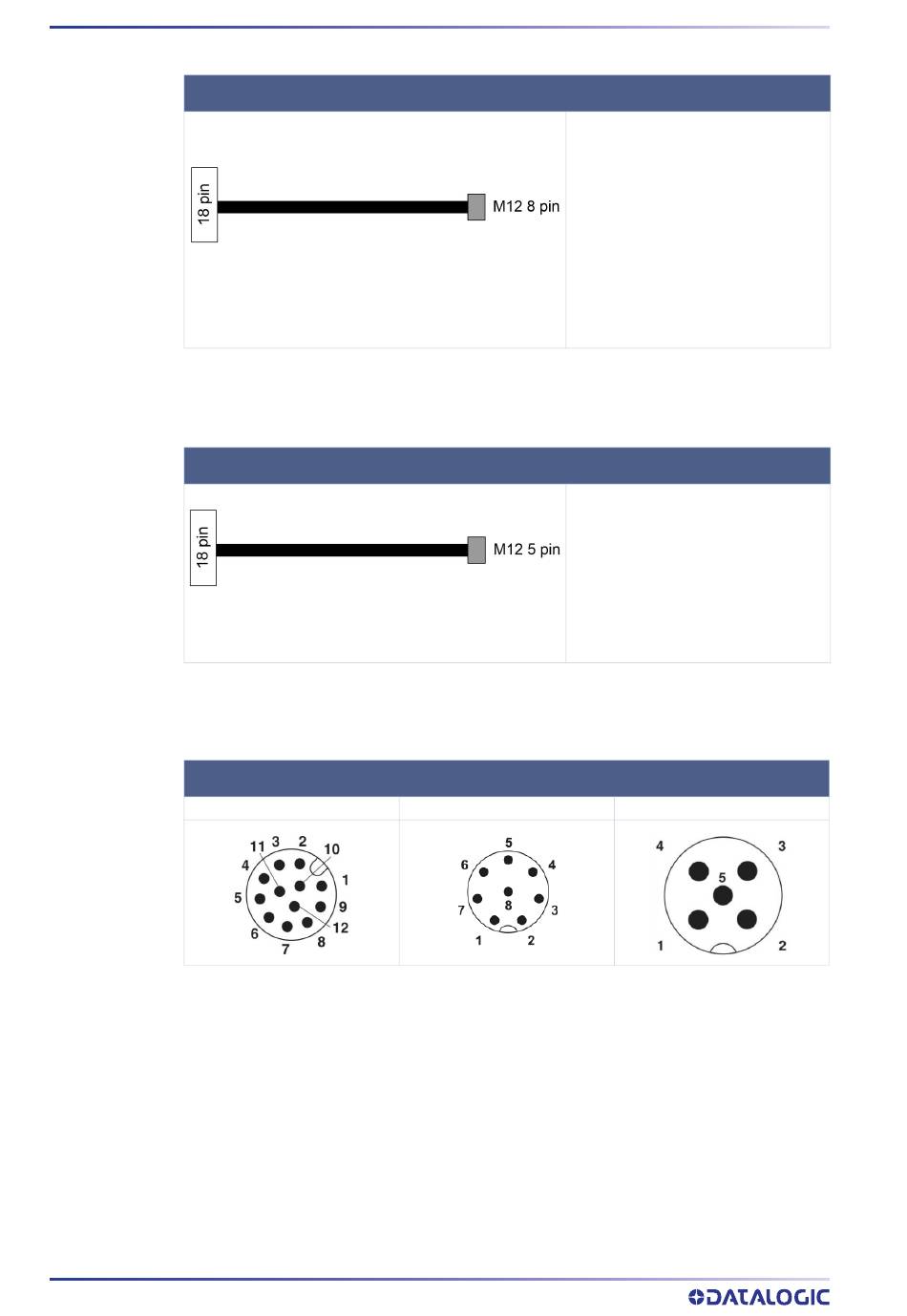

Abbildung 4 - Pigtail-Kabel - Empfänger RX für
Abbildung 5 - Pigtail-Kabel - für Sender TX
24 SG4 EXTENDED
PIGTAIL KABEL FÜR EMPFÄNGER RX (MODELL SG4-N)
Modelle SG4-N (CS-G1-60-B-002)
PIGTAIL KABEL FÜR SENDER
(CS-G1-50-B-002)
PINBELEGUNG M12 STECKER
12-polig
M12 8-polig:
1. RESTART / RESET / EDM /
OVERRIDE (weiß)
2. +24 VDC (braun)
3. MUTING 1 (grün)
4. MUTING 2 (gelb)
5. OSSD 1 (grau)
6. OSSD2 (rosa)
7. 0V (blau)
8. MUTING LAMP (rot)
M12 5-polig:
1. +24V (braun)
2. TEST (weiß)
3. 0V (blau)
4. EARTH (schwarz)
5. NOT USED (grau)
8-polig
5-polig
