KAPITEL 4
ELEKTRISCHE ANSCHLÜSSE
PINBELEGUNG UND ANSCHLUSSKONFIGURATION DER PINS
Alle elektrischen Anschlüsse der Sende- und Empfängereinheit werden mit Spezialka-
beln hergestellt; diese Kabel bestehen in rechteckigen 18-Pin Stecker und einem auf der
gegenüberliegenden Seite positionierten M12 Stecker (oder mehreren).
Das Muting Kabel ermöglicht einen 12-poligen M12 Stecker und einen 5-poligen M12
Stecker an der Empfängereinheit.
Das Blanking Kabel ermöglicht einen 12-poligen M12 Stecker an der Empfängereinheit.
Die Sendeeinheit verfügt über einen 5-poligen M12 Stecker (sowohl im Muting- als auch
im Blanking-Modus).
Die Kabel müssen nach Abnahme des weißen Verschlusses am unteren Teil des Lichtvor-
hangs (Ende mit LEDs und Tasten) angeschlossen werden.
Sicherstellen, dass die Verschlusskappe (siehe "
Lichtvorhangs angeschlossen ist.
HINWEIS
22 SG4 EXTENDED

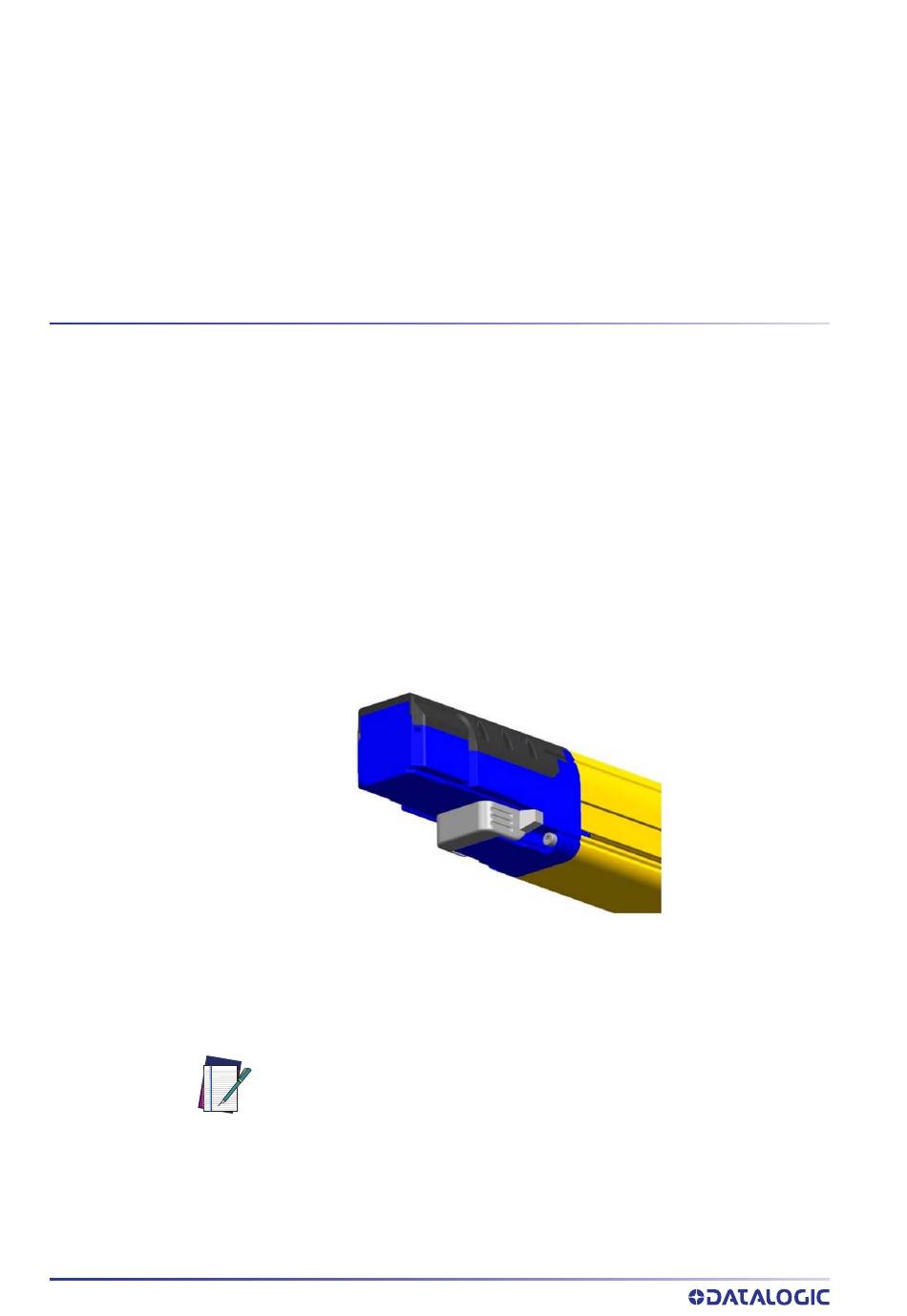

Abbildung 1 - Anschlüsse
Da sich die RX-Anschlüsse durch das 12-polige M12 Kabel des Muting-
Modells und das 12-polige M12 Kabel des Blanking-Modells unterscheiden,
ist es wichtig, für jede Konfiguration das richtige Kabel zu verwenden (Ste-
cker mit zwei M12 für die Muting-Konfiguration und mit einem M12 für die
Blanking-Konfiguration).
) am oberen Teil des
Zubehör" auf Seite 95
