FUNKTION
Muting-Signalgeber
Um die Muting-Funktion verwenden zu können, muss die entsprechende Anzeigeein-
richtung angeschlossen sein (Leuchte). Ohne diese Einrichtung schaltet der Lichtvor-
hang auf den blockierten Status wegen Defekt.
Zulässig sind sowohl Glühlampen als auch LED-Leuchten. Bei Verwendung einer LED-
Leuchte sicherstellen, dass der Anschluss unter Berücksichtigung der korrekten Polarität
erfolgt.
Bei eingeschalteter Leuchte erfolgt zyklisch ein Leuchten-TEST, um die Erfassung eines
Funktionsausfalls zu garantieren.
Wird ein Defekt der Leuchte erfasst, schaltet die ESPE auf den Blockierstatus der
Leuchte um, und auf dem Display wird eine entsprechende Meldung angezeigt (bezüg-
lich weiterer Informationen zur Leuchte verweisen wir auf das Kapitel "
Daten" auf Seite 86
Typische Muting-Applikation und Anschluss des Sicherheitslichtvor-
hangs
Die vorangegangene Abbildung stellt eine typische Muting-Applikation dar: der auf dem
Transportband installierte Schutz muss den Durchlauf des Pakets, aber nicht des Benut-
zers zulassen.
Die ESPE unterbricht kurzzeitig ihre Sicherheitsfunktion in einer korrekten Aktivierungs-
sequenz der Sensoren A1, B1, A2 und B2.
Hierbei kann es sich um optische, mechanische, Näherungssensoren usw. mit einem
hohen PNP-Ausgang bei der Objekterfassung handeln.
Muting-Richtung
Die ESPE kann sowohl für das zweiseitig gerichtete Muting (Typ T, vier Sensoren) als
auch für das einseitig gerichtete Muting (Typ L, zwei Sensoren) verwendet werden.
Das zweiseitig gerichtete Muting kann für Applikationen benutzt werden, bei denen sich
die Pakete in beide Richtungen bewegen können, während das einseitig gerichtete
Muting für Applikationen benutzt werden kann, bei denen sich die Pakete nur in eine
Richtung bewegen. BCM, hier beträgt die maximale Aktivierungsverzögerung zwischen
MUTING1 und MUTING2 (T12max) 4 Sekunden.
52 SG4 EXTENDED
).

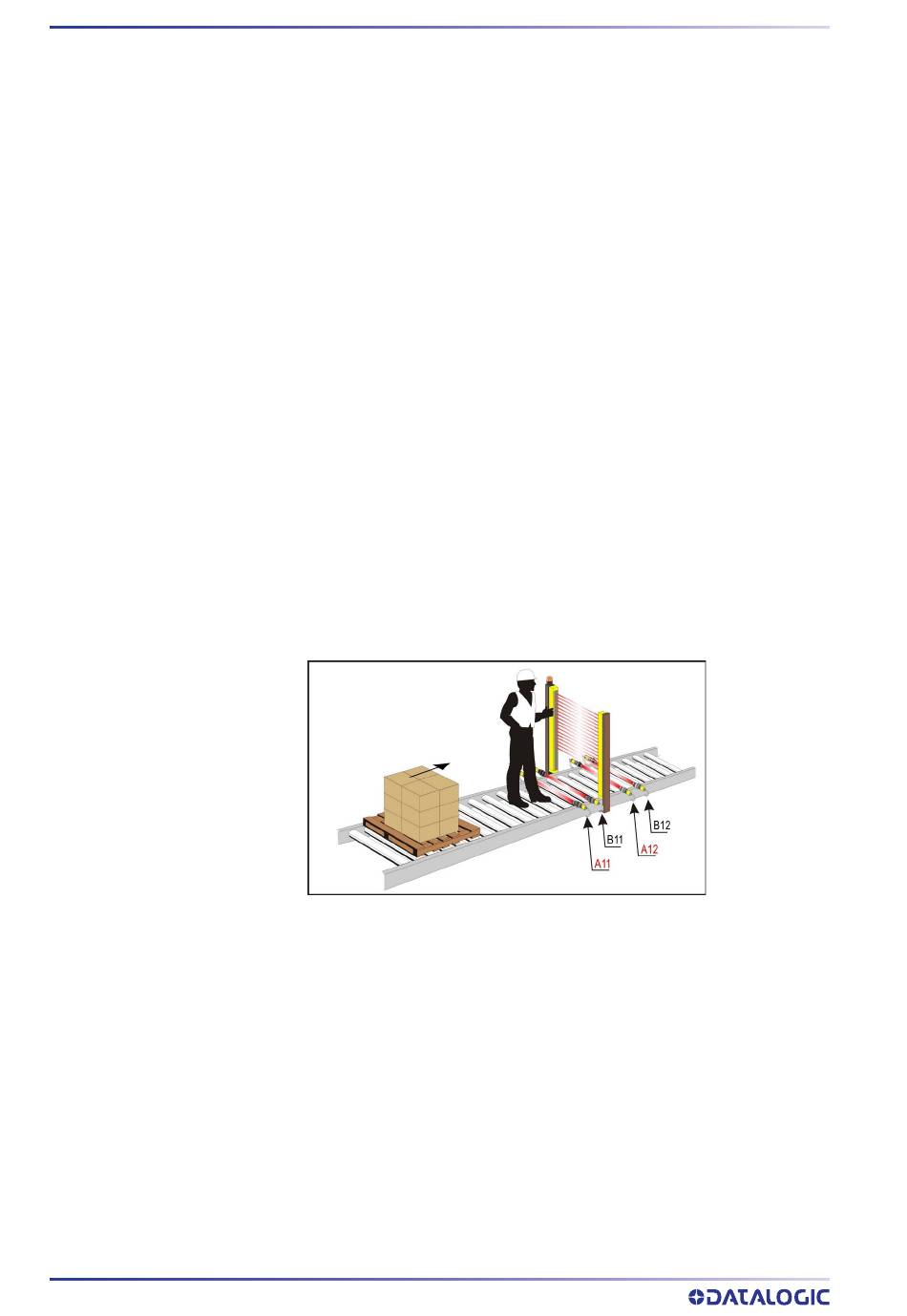

Abbildung 19 - Typische Muting-Applikation
